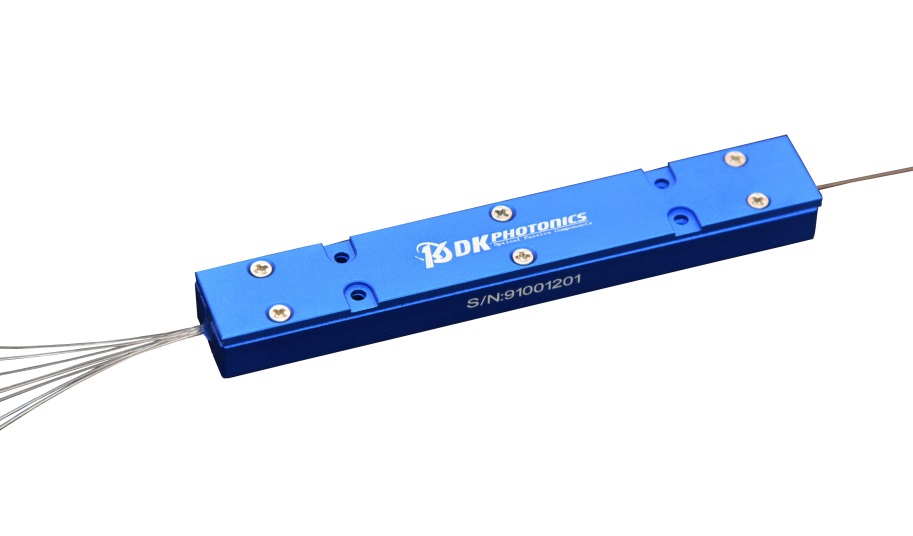

PSC-61 - (6+1)x1 сумматор накачки с сигнальным волокном
Многомодовые сумматоры накачки (6+1)×1 компании DK Photonics созданы для применения в высокомощных системах. Компоненты отличаются превосходными оптическими характеристиками.
- Длина волны сигнала 1030 - 1080 нм, 1530-1575 нм, 1950 - 2050 нм
- Длина волны накачки 780 - 1000 нм
- Входная мощность от 5 до 300 Вт
- Широкий выбор корпусов
- Разные типы волокон
Производитель: DK PHOTONICS
Многомодовые сумматоры компании DK Photonics предлагают эффективную передачу энергии для высокомощных применений, таких как каскадная накачка с максимальным сохранением мощности излучения. Многомодовые сумматоры могут быть спроектированы под требования и параметры применения: максимальная поддерживаемая мощность, число входящих волокон, различные типы волокна.
Компания DK Photonics имеет производственные возможности для изготовления сумматоров накачки различных конфигурации (2+1)x1, (6+1)x1, (18+1)x1 и т.д. Тип волокон накачки, сигнального волокна и выходного волокна могут быть подобраны индивидуально.
Особенности:
- Высокая эффективность передачи энергии
- Низкий уровень вносимых потерь
- Возможность создания индивидуальной конфигурации
Основные характеристики
| Параметр | Значение | Ед. Измерения |
|---|---|---|
| Длина волны накачки | 780 - 1000 | нм |
| Длина волны сигнала | 1020 - 1080; 1530 - 1575; 1950 - 2050 | нм |
| Мощность накачки/порт | 5 - 300 | Вт |
| Максимально вносимые потери сигнала | 0,5 | дБ |
| Эффективность накачки | ≥ 90 | % |
| Потери на отражение (накачка) | 40 | дБ |
| Конфигурация |
(6+1)x1 |
- |
|
Рабочий диапазон температур |
0 - 75 |
℃ |
Возможные конфигурации сумматора (2+1)x1
| Волокно накачки | Сигнальное волокно |
Выходное волокно (двойная оболочка) |
Ед. Измерения |
|---|---|---|---|
| 105/125, NA 0,22 | HI1060 |
6/125 |
мкм |
| 105/125, NA 0,22 | HI1060 |
10/125 |
мкм |
| 105/125, NA 0,22 | HI1060 |
20/125 |
мкм |
| 105/125, NA 0,22 | 6/125, одинарная или двойная оболочка |
6/125 |
мкм |
| 105/125, NA 0,22 |
6/125, одинарная или двойная оболочка |
10/125 |
мкм |
| 105/125, NA 0,22 | 6/125, одинарная или двойная оболочка |
20/125 |
мкм |
| 105/125, NA 0,22 | SMF-28 |
8/125 |
мкм |
| 105/125, NA 0,22 | 8/125, двойная оболочка |
8/125 |
мкм |
| 105/125, NA 0,22 | 10/125, одинарная или двойная оболочка |
10/125 |
мкм |
| 105/125, NA 0,22 |
10/125, одинарная или двойная оболочка |
20/125 |
мкм |
| 105/125, NA 0,22 |
12/125, одинарная или двойная оболочка |
12/125 | мкм |
| 105/125, NA 0,22 |
20/125, одинарная или двойная оболочка |
20/125 | мкм |
| 105/125, NA 0,22 | 25/250, одинарная или двойная оболочка | 25/250 | мкм |
| 200/220, NA 0,22 | 25/250, одинарная или двойная оболочка |
25/250 |
мкм |
| 200/220, NA 0,22 | 30/250, одинарная или двойная оболочка | 30/250 | мкм |
|
200/220, NA 0,22 |
20/400, двойная оболочка |
20/400 |
мкм |
Параметры корпуса
| Обозначение (мощность) | Размер | Ед. Измерения |
|---|---|---|
| T3 | 70x13x8 | мм |
| Т4 | 65x12x7,5 | мм |
| Т5 | 80x14x10 | мм |
- Волоконные лазеры
- Высокомощные волоконные усилители
- Охлаждение атомов
