SPL-FEC-1530-1590 - одночастотные FECL лазеры, 1530-1590 нм
- Длина волны 1530-1590 нм.
- Ширина спектральной линии ≤ 5 кГц.
- Выходная мощность ≥ 10 мВт.
- Диапазон регулировки длины волны ≥ 10 ГГц.
SPL-FEC - серия диодных лазеров с фиксированным внешним резонатором. В отличии от стандартных лазеров с внешним резонатором FECL не имеет подвижных элементов в своей конструкции, что позволяет ему работать в условиях сильного перепада температуры окружающей среды и при наличии вибраций без перескоков моды.

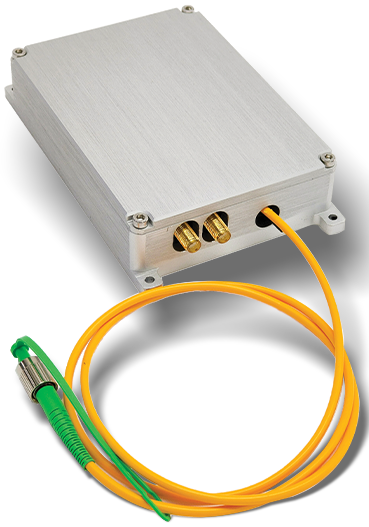

Компания Fex-Laser разработала SPL-FEC в компактном корпусе типа "бабочка". Совместно с драйвером с низким уровнем шума и широкой полосой модуляции лазер имеет сверхузкую ширину спектральной линии (≤ 10 кГц), низкий уровень шума (≤-150 дБн/Гц @100 кГц) и широкую полосу модуляции (≥ 5 МГц).
Лазер с внешним резонатором широко используется в таких областях, как переносные атомные часы и гравиметр, запись оптических решеток, радиолокационные устройства, когерентная оптическая связь, высокоточное оптическое зондирование, квантовая метрология.
Особенности:- Высокая ударопрочность и стабильность при высоких и низких температурах.
- Узкая ширина спектральной линии.
- Отсутствие скачкообразности режима работы.
Сравнительная таблица параметров волоконного DFB лазера и SPL-FEC:
| Тип лазера | волоконный DFB лазер | SPL-FEC |
|---|---|---|
| Ширина спектральной линии | ≤ 2 кГц | ≤ 10 кГц |
| Перестройка длины волны температурой | 0,8 нм | 10 ГГц |
| Диапазон быстрой перестройки частоты током | 3 ГГц | 0,8 ГГц |
| Полоса перестройки частоты током | ≥ 3 кГц | ≥ 5 МГц |
| Метод перестройки | пьезоэлектрический | токовый |
| Скачки моды | нет | нет |
| Параметр | Значение | Ед.измерения | |
|---|---|---|---|
| Длина волны1 | 1530-1590 | нм | |

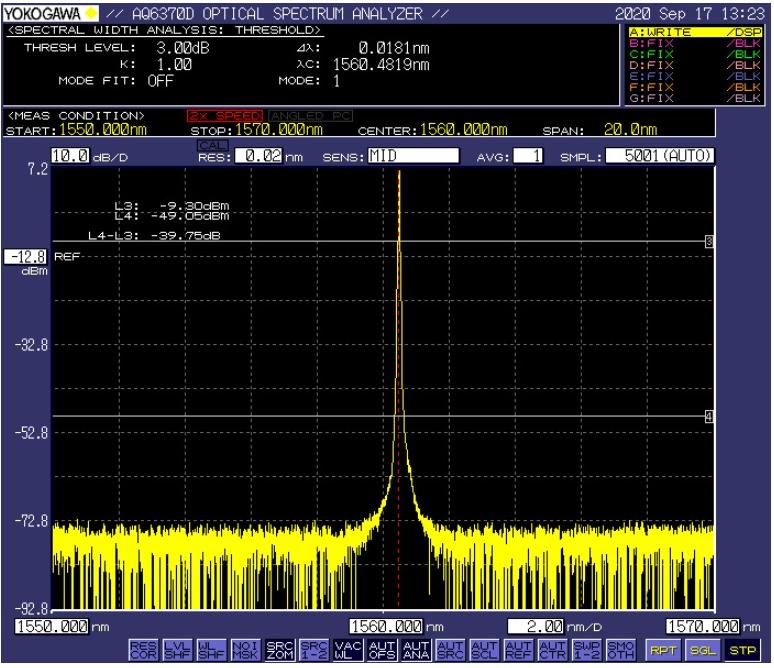

| Ширина спектральной линии | ≤ 10 | ≤ 5 | кГц |
| Выходная мощность | ≥ 10 | мВт | |
| Перестройка длины волны температурой | ≥ 10 | ГГц | |
| Диапазон быстрой перестройки частоты током | 0,8 | ГГц | |
| Полоса пропускания быстрой перестройки частоты током(опционально) | ≥ 5 | МГц | |

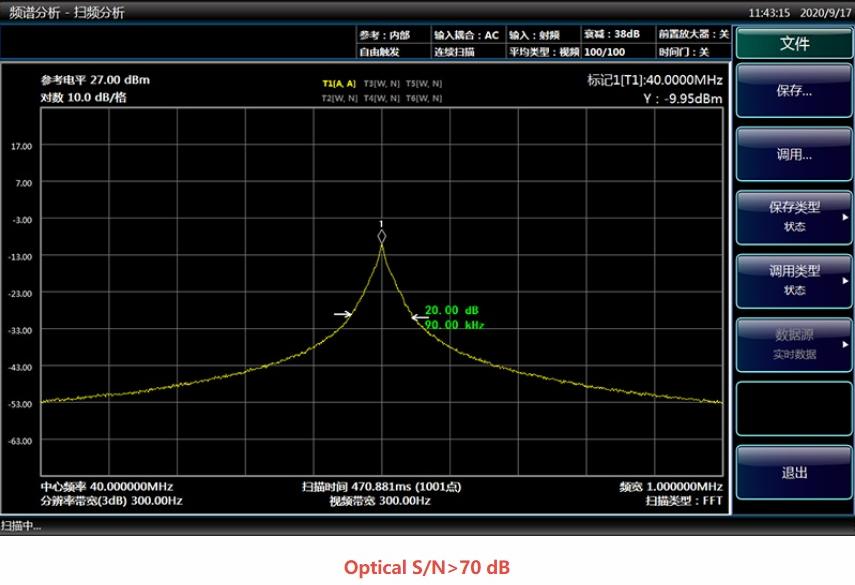

| Отношение сигнал/шум | ≥ 50 | дБ | |
| Поляризация | Линейная, PER≥20 | дБ | |
| Стабильность мощности RMS | ≤ 0,5 @3ч | % | |
| Качество пучка | TEM00, M2≤1,1 | - | |

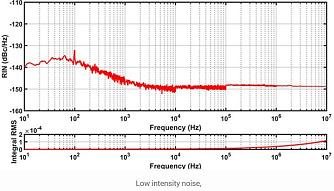

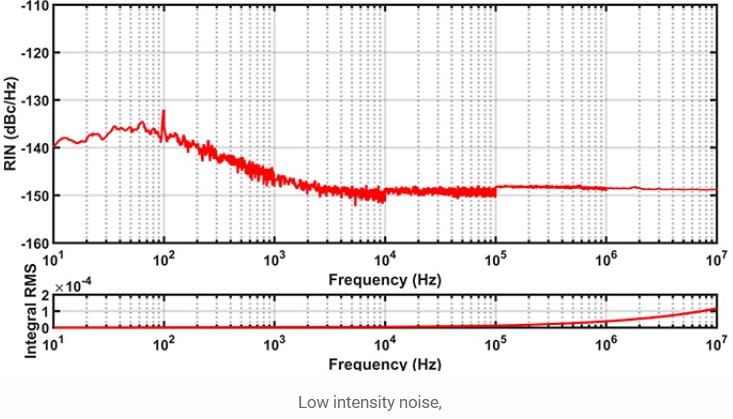

| Уровень шума | ≤ -145 | дБн/Гц | |
| Выходной коннектор | FC/APC | - | |

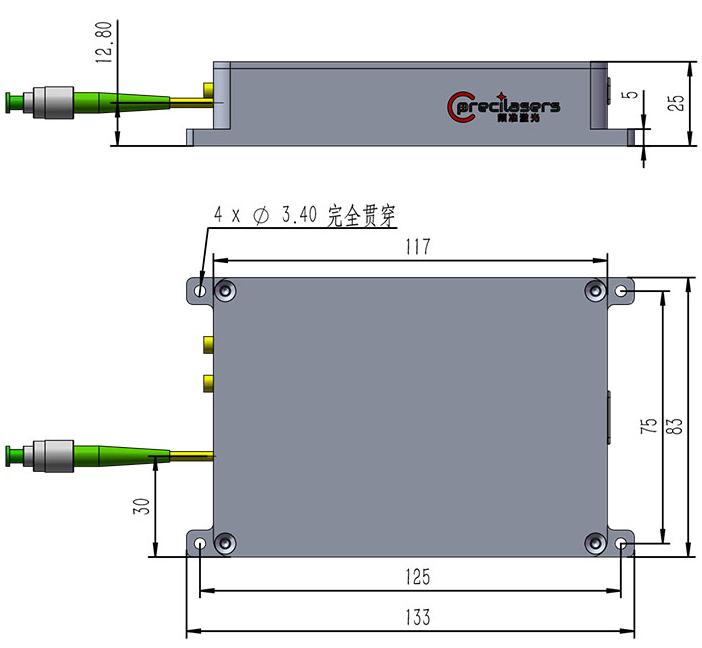

| Размеры | 133х83х25 | мм | |
| Источник питания | 5 В DC/2A | В | |
| Энергопотребление | ≤ 10 | Вт | |
- Другие значения длины волны возможны по запросу.
- Лазерное охлаждение атомов.
- Высокоточные измерения.
- Объединение спектров пучков.
- Когерентная связь.
