PIOC-4-15 - оптический циркулятор 1550 нм, 4 порта
- Оптический одномодовый циркулятор 1550 нм
- Четырехпортовая конфигурация
- Низкие вносимые потери < 0,7 дБ
- Высокая изоляция > 50 дБ
- Поляризационные потери 0,15 дБ
Производитель: DK PHOTONICS
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|

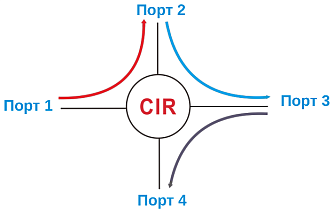

| Конфигурация | Порт 1 - порт 2 - порт 3 - порт 4 | - | |
| Центральная длина волны | 1550 | нм | |
| Пиковая изоляция (тип.) |
50 |
дБ | |
| Изоляция (мин.) |
38 |
дБ | |
| Вносимые потери (тип.) | 0,7 | 1,0 | дБ |
| Вносимые потери (макс.) | 0,9 | 1,2 | дБ |
| Обратные потери (мин.) |
50 |
дБ | |
| Перекрестные помехи (мин.) | 50 | дБ | |
| Поляризационная модовая дисперсия (PMD, макс) | 0,1 | пс | |
| Потери, зависящие от поляризации (PDL, макс.) | 0,15 | дБ | |
| Максимальная оптическая мощность | 0,5 | Вт | |
| Тип волокна | SMF-28 | - | |
| Рабочий диапазон температур | 0 ~ +70 | ℃ | |
| Диапазон температур хранения | - 40 ~ +85 | ℃ | |
| Габариты | Ф5,5×60 | мм | |
*Для разветвителей с коннекторами, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже. Мощность передаваемая через коннекторы менее 2 Вт
- DWDM системы
- Компенсатор дисперсии
- Оптические усилители
- Двунаправленная связь
| Порт | Центральная длина волны | Тип | Максимальная оптическая мощность | Тип покрытия | Длина волокна | Тип коннектора |
|---|---|---|---|---|---|---|
| 4 - 4-портовый |
15 - 1550 нм CL - C+L диапазон |
P - P A - A |
L - <0,5 Вт 1 - 1 Вт 3 - 3 Вт |
25 - 250 мкм оголенное волокно 90 - 900 мкм свободное волокно ХХ - другое |
05 - 0,5 м 10 - 1,0 м 15 - 1,5 м ХХ - другое |
00 - без коннектора FP - FC/PC FA - FC/APC SP - SC/PC SA - SC/APC LP - LC/PC LA - LC/APC ХХ - другое |
