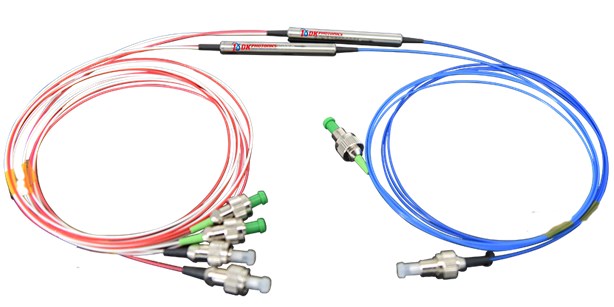

PIOC-3-13 - оптические циркуляторы 1310 нм
PIOC-3-13 - серия волоконных циркуляторов, не чувствительных к поляризации.
- Центральная длина волны 1310 ± 30 нм.
- Трехпортовая конфигурация.
- Низкие вносимые потери < 0,6 дБ.
- Высокая изоляция > 50 дБ.
- Поляризационные потери 0,15 дБ.
Производитель: DK PHOTONICS
Оптические циркуляторы серии PIOC-3-13 позволяют эффективно перераспределять сигналы в оптической сети, независимо от состояния поляризации света. Входящий сигнал с порта 1 циркулятора передаётся на порт 2, а с порта 2 на порт 3. Они выполняют функцию, схожую с изолятором, но при этом позволяют использовать отклонённый световой сигнал.
Оптические циркуляторы активно применяются в WDM-системах, оптических усилителях и оптоволоконных сенсорах. Гарантируют низкие вносимые потери, высокую степень изоляции и высокую стабильность. Также возможно изготовление по индивидуальному заказу.
Особенности:
- Компактный размер.
- Высокая изоляция.
- Высокая стабильность и надёжность.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Тип | P grade (улучшенный) | A grade (стандартный) | - |
| Центральная длина волны | 1310 | нм | |
| Рабочий диапазон длин волн | ±30 | нм | |
| Пиковая изоляция (тип.) | 50 | 50 | дБ |
| Изоляция (мин.) | 40 | 40 | дБ |
| Вносимые потери (тип.) | 0,6 | 0,8 | дБ |
| Вносимые потери (макс.) | 0,8 | 1,0 | дБ |
| Обратные потери (мин.) | 50 | 50 | дБ |
| Перекрестные помехи (мин.) | 45 | дБ | |
| Потери, зависящие от поляризации (PDL, макс.) | 0,15 | дБ | |
| Максимальная оптическая мощность | 500 | мВт | |
| Тип волокна | SMF-28e | - | |
| Рабочий диапазон температур |
-5 ~ +70 |
°С |
|
| Диапазон температур хранения |
-40 ~ +85 |
°С |
|
| Габариты | Ф5,5×50 | мм | |
- Приведенные характеристики соответствуют разветвителю без коннекторов.
- Для каждого подключённого коннектора, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже.
- DWDM системы.
- Источники лазерной накачки.
- Оптические усилители.
- Волоконно-оптические датчики.
- Тестирование и измерения.
- LIDAR.
PIOC-3-13 - оптические циркуляторы 1310 нм 776.09(Kб)
Артикул: PIOC-X-X-XX-X-XX-XX-XX
| Порт | Тип | Центральная длина волны |
Максимальная оптическая мощность |
Диаметр волокна | Длина волокна | Тип коннектора |
|---|---|---|---|---|---|---|
| 3: 3-портовый |
P: Тип P A: Тип A |
13: 1310 нм 15: 1550 нм CL: C+L диапазон ХХ: другая |
L: низкая мощность |
25: 250 мкм оголенное волокно 90: 900 мкм свободное волокно ХХ: другой |
05: 0,5 м 10: 1,0 м 15: 1,5 м ХХ: другая |
00: без коннектора FP: FC/PC FA: FC/APC SA: SC/APC LA: LC/APC ХХ: другой |
| Модель | Описание | |
|---|---|---|
| PIOC-3-P-13-L-90-10-FA | Оптический циркулятор, SM, 1310 нм, 900 мкм, 1 м, FC/APC. | |
| PIOC-3-X-XX-L-XX-XX-XX | Оптический циркулятор. Требуется указать параметры. |
