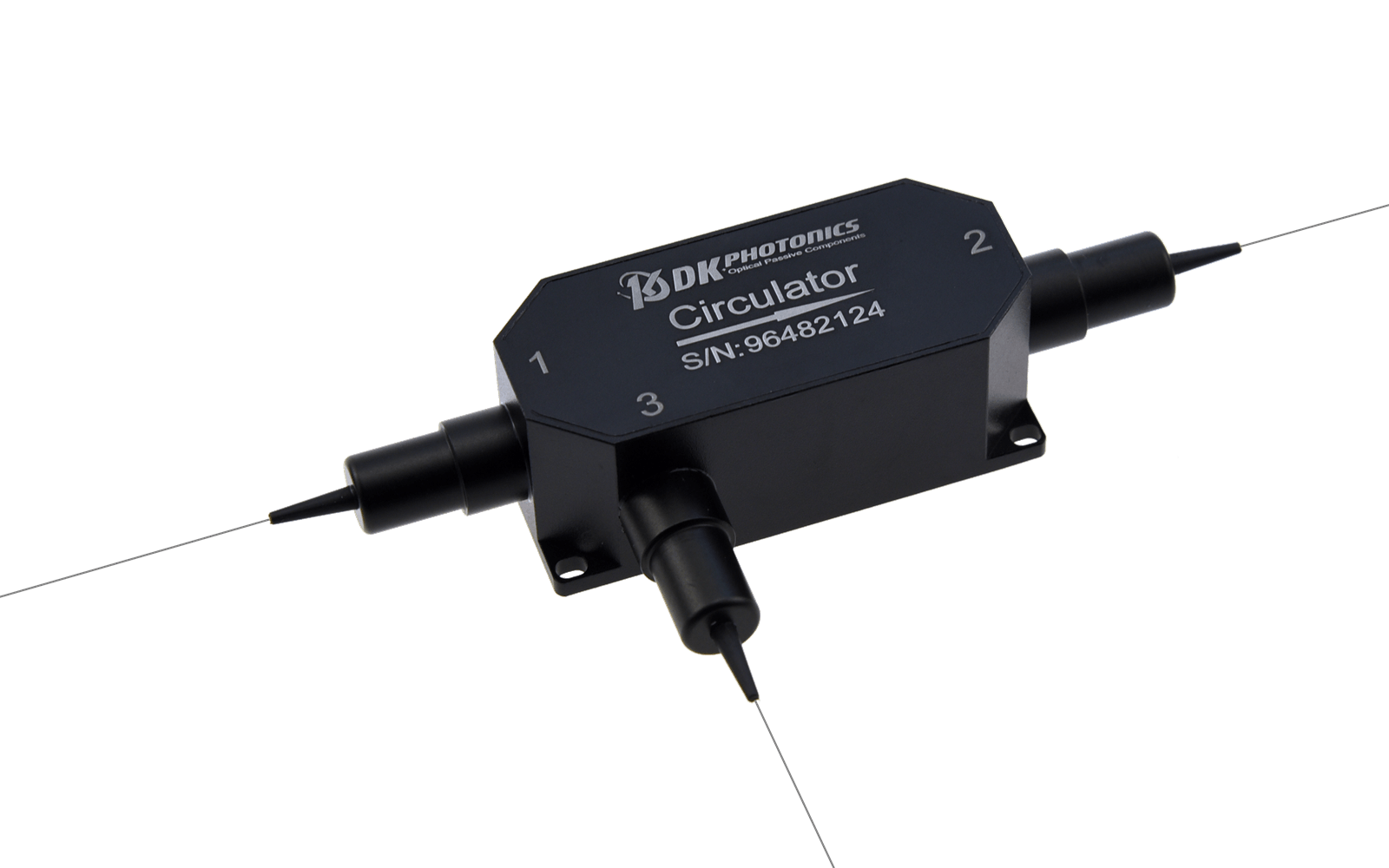

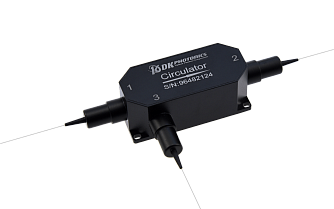

PIOC-3-53 - TGG оптические циркуляторы 1053 нм
PIOC-3-53 - серия оптических циркуляторов без сохранения поляризации.
- Центральная длина волны 1053 ± 10 нм.
- Трехпортовая конфигурация.
- Низкие вносимые потери < 1,0 дБ.
- Высокая изоляция > 30 дБ.
- Поляризационные потери 0,15 дБ.
Производитель: DK PHOTONICS
Оптические циркуляторы серии PIOC-3-53 созданы на основе кристалла тербиево-галлиевого граната и обладают возможностью распределения встречных лучей света по соответствующим портам: сигнал с порта 1 циркулятора передаётся на порт 2, а с порта 2 на порт 3. Они обеспечивают низкие вносимые и высокие обратные потери, высокую степень изоляции.
Оптические циркуляторы применяются в оптических усилителях, оптических лазерах, волоконно-оптических датчиках, а также для широкого спектра измерений. Возможно изготовление по индивидуальному заказу.
Особенности:- Низкие вносимые потери.
- Высокая изоляция.
- Термостабильность.
- Высокая надёжность.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Центральная длина волны | 1053 | нм | |
| Рабочий диапазон длин волн | ±10 | нм | |
| Пиковая изоляция (тип.) | 30 | дБ | |
| Изоляция (мин.) | 25 | дБ | |
| Вносимые потери (тип.) | 1,0 | дБ | |
| Вносимые потери (макс.) | 1,4 | дБ | |
| Обратные потери (мин.) | 45 | дБ | |
| Перекрестные помехи (мин.) | 45 (тип. 50) | дБ | |
| Потери, зависящие от поляризации (PDL, макс.) | 0,15 | дБ | |
| Максимальная оптическая мощность (CW) |
0.5, 3, 5, 10, 20 |
Вт | |
|
Максимальная оптическая мощность (нс импульсы) |
10, 20 | кВт | |
| Тип волокна |
1060-XP fiber, 10/125DC, 20/130DC, 25/250DC (другие по запросу) |
- | |
| Рабочий диапазон температур |
0 ~ +60 |
°С |
|
| Диапазон температур хранения |
-10 ~ +75 |
°С |
|
- Приведенные характеристики соответствуют разветвителю без коннекторов.
- Для каждого подключённого коннектора, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже.
- Оптическая мощность передачи составляет 2 Вт только при использовании коннектора, для увеличения мощности требуется сварка.
- Для импульсных приложений при заказе необходимо сообщить энергию импульса и пиковую мощность.
- Источники лазерной накачки.
- Оптические усилители.
- Волоконно-оптические датчики.
- Тестирование и измерения.
Артикул: PIOC-X-XX-XX-XXX-XX-XX-XX
| Порт | Центральная длина волны | Мощность | Тип волокна | Тип покрытия | Длина волокна | Тип коннектора |
|---|---|---|---|---|---|---|
| 3: 3-портовый |
53: 1053 нм ХХ: другая |
L: < 0,5 Вт 1: 1 Вт 3: 3 Вт 5: 5 Вт 10: 10 Вт ХХ: другая |
06X: 1060-XP ХХX: другой |
25: 250 мкм оголенное волокно 09: 900 мкм свободное волокно ХХ: другой |
05: 0,5 м 10: 1,0 м 15: 1,5 м ХХ: другая |
00: без коннектора FP: FC/PC FA: FC/APC ХХ: другой |
| Модель | Описание | |
|---|---|---|
| PIOC-3-53-L-06X-90-10-FA | TGG оптический циркулятор, SM, 1053 нм, 900 мкм, 1 м, FC/APC. | |
| PIOC-3-XX-XX-XXX-XX-XX-XX | TGG оптический циркулятор. Требуется указать параметры. |
