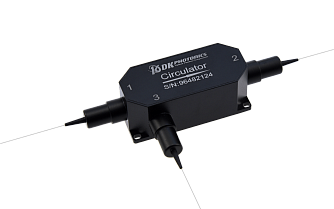

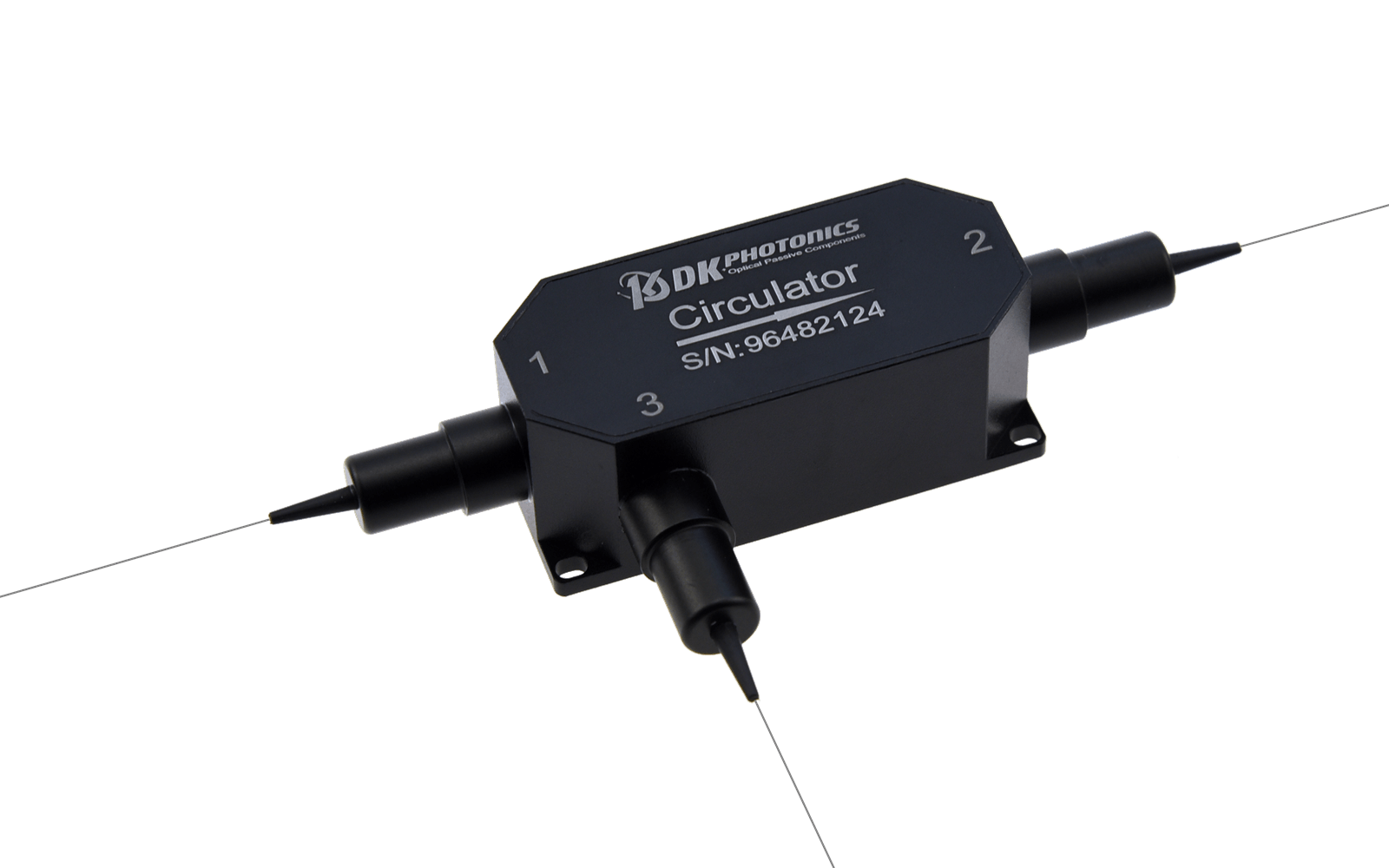

PIOC-3-64 - TGG оптические циркуляторы 1064 (1080) нм

PIOC-3-64 - серия оптических циркуляторов без сохранения поляризации.

Центральная длина волны 1064 ± 10 нм или 1080 ± 10 нм.
Трехпортовая конфигурация.
Низкие вносимые потери < 1,0 дБ.
Высокая изоляция > 30 дБ.
Поляризационные потери 0,15 дБ.

Производитель: DK PHOTONICS

Узнать цену

Задать вопрос

Оптические циркуляторы серии PIOC-3-64 созданы на основе кристалла тербиево-галлиевого граната и обладают возможностью распределения встречных лучей света по соответствующим портам: сигнал с порта 1 циркулятора передаётся на порт 2, а с порта 2 на порт 3. Они обеспечивают низкие вносимые и высокие обратные потери, высокую степень изоляции.

Оптические циркуляторы применяются в оптических усилителях, оптических лазерах, волоконно-оптических датчиках, а также для широкого спектра измерений. Возможно изготовление по индивидуальному заказу.

Особенности:

Низкие вносимые потери.
Высокая изоляция.
Термостабильность.
Высокая надёжность.

Параметр	Значение	Ед. измерения
Центральная длина волны	1064 / 1080	нм
Рабочий диапазон длин волн	±10	нм
Пиковая изоляция (тип.)	30	дБ
Изоляция (мин.)	25	дБ
Вносимые потери (тип.)	1,0	дБ
Вносимые потери (макс.)	1,4	дБ
Обратные потери (мин.)	45	дБ
Перекрестные помехи (мин.)	45 (тип. 50)	дБ
Потери, зависящие от поляризации (PDL, макс.)	0,15	дБ
Максимальная оптическая мощность (CW)	0.5,3,5,10, 20	Вт
Максимальная оптическая мощность (нс импульсы)	10, 20	кВт
Тип волокна	1060-XP fiber, 10/125DC, 20/130DC, 25/250DC (другие по запросу)	-
Рабочий диапазон температур	0 ~ +60	°С
Диапазон температур хранения	-10 ~ +75	°С

Приведенные характеристики соответствуют разветвителю без коннекторов.
Для каждого подключённого коннектора, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже.
Оптическая мощность передачи составляет 2 Вт только при использовании коннектора, для увеличения мощности требуется сварка.
Для импульсных приложений при заказе необходимо сообщить энергию импульса и пиковую мощность.

Источники лазерной накачки.
Оптические усилители.
Волоконно-оптические датчики.
Тестирование и измерения.

PIOC-3-64 - TGG оптические циркуляторы 1064 (1080) нм 947.54(Kб)

Артикул: PIOC-X-XX-XX-XXX-XX-XX-XX

Порт	Центральная длина волны	Мощность	Тип волокна	Тип покрытия	Длина волокна	Тип коннектора
3: 3-портовый	64: 1064 нм 80: 1080 нм ХХ: другая	L: < 0,5 Вт 1: 1 Вт 3: 3 Вт 5: 5 Вт 10: 10 Вт ХХ: другая	06X: 1060-XP ХХX: другой	25: 250 мкм оголенное волокно 09: 900 мкм свободное волокно ХХ: другой	05: 0,5 м 10: 1,0 м 15: 1,5 м ХХ: другая	00: без коннектора FP: FC/PC FA: FC/APC ХХ: другой

Модель	Описание
PIOC-3-64-L-06X-90-10-FA	TGG оптический циркулятор, SM, 1064 нм, 900 мкм, 1 м, FC/APC.
PIOC-3-80-L-06X-90-10-FA	TGG оптический циркулятор, SM, 1080 нм, 900 мкм, 1 м, FC/APC.
PIOC-3-XX-XX-XXX-XX-XX-XX	TGG оптический циркулятор. Требуется указать параметры.
