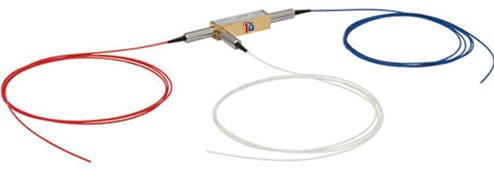

PIOC-3-64 - оптические циркуляторы 1064 нм
PIOC-3-64 - серия волоконных циркуляторов, не чувствительных к поляризации.
- Центральная длина волны 1064 ± 5 нм.
- Трехпортовая конфигурация.
- Низкие вносимые потери < 1,8 дБ.
- Высокая изоляция > 28 дБ.
- Поляризационные потери 0,15 дБ.
Производитель: DK PHOTONICS
Оптические циркуляторы серии PIOC-3-64 позволяют эффективно перераспределять сигналы в оптической сети, независимо от состояния поляризации света. Входящий сигнал с порта 1 циркулятора передаётся на порт 2, а с порта 2 на порт 3. Они выполняют функцию, схожую с изолятором, но при этом позволяют использовать отклонённый световой сигнал.
Оптические циркуляторы активно применяются в WDM-системах, оптических усилителях и оптоволоконных сенсорах. Гарантируют низкие вносимые потери, высокую степень изоляции и высокую стабильность. Также возможно изготовление по индивидуальному заказу.
Особенности:
- Компактный размер.
- Высокая изоляция.
- Высокая стабильность и надёжность.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Тип |
P grade (улучшенный) |
- | |
| Центральная длина волны | 1064 | нм | |
| Рабочий диапазон длин волн | ±5 | нм | |
| Пиковая изоляция (тип.) | 28 | дБ | |
| Изоляция (мин.) | 22 | дБ | |
| Вносимые потери (тип.) | 1,8 | дБ | |
| Вносимые потери (макс.) | 2,2 | дБ | |
| Обратные потери (мин.) |
50 |
дБ | |
| Перекрестные помехи (мин.) | 45 | дБ | |
| Потери, зависящие от поляризации (PDL, макс.) | 0,15 | дБ | |
| Максимальная оптическая мощность | 300 | мВт | |
| Тип волокна |
1060-XP |
- | |
| Рабочий диапазон температур |
-5 ~ +70 |
°С |
|
| Диапазон температур хранения | -40 ~ +85 |
°С |
|
| Габариты | 34 х 8,4 х 8,4 | мм | |
- Приведенные характеристики соответствуют разветвителю без коннекторов.
- Для каждого подключённого коннектора, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже.
- Источники лазерной накачки.
- Оптические усилители.
- Волоконно-оптические датчики.
- Тестирование и измерения.
- LIDAR.
PIOC-3-64 - оптические циркуляторы 1064 нм 1347.23(Kб)
Артикул: PIOC-X-X-XX-X-XX-XX-XX
| Порт | Тип | Центральная длина волны |
Максимальная оптическая мощность |
Диаметр волокна | Длина волокна | Тип коннектора |
|---|---|---|---|---|---|---|
| 3: 3-портовый | P: Тип P |
64: 1064 нм ХХ: другая |
L: низкая мощность |
25: 250 мкм оголенное волокно 90: 900 мкм свободная трубка ХХ: другой |
05: 0,5 м 10: 1,0 м 15: 1,5 м ХХ: другая |
00: без коннектора FP: FC/PC FA: FC/APC SA: SC/APC LA: LC/APC ХХ: другой |
| Модель | Тип волокна | Рабочая длина волны | Коннектор | Класс | Максимальная мощность | Тип покрытия | Длина волокна | |
|---|---|---|---|---|---|---|---|---|
| PIOC-3-P-13-L-1-90-10-FA | HI1060 | 1310 нм | FC/APC | P | 300 мВт | 900 мкм | 1 м |
