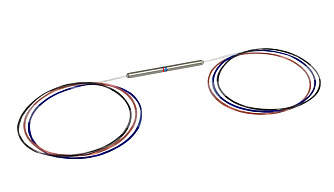

FBTC - 1550 нм сплавной одномодовый разветвитель 1х3, 3х3, 1х4
- Ширина полосы пропускания до 40 нм.
- Длина волны 1310 / 1550 нм.
- Конфигурация 1х3, 3х3, 1х4.
Сплавные разветвители данной серии созданы на основе волокна с использованием уникальной технологии сварки. Они обладают низкими вносимыми потерями, компактными размерами и низкими поляризационными потерями. Конфигурация может быть выбрана в соответствии с требованиями заказчика.
Данные компоненты широко используются в волоконно-оптических инструментах и контрольно-измерительных приборах. Также возможно изготовление разветвителей по индивидуальному заказу.
Особенности:
- Низкие вносимые потери.
- Компактный корпус.
- Высокая стабильность и надежность.
| Параметры | Значение | Ед. измерения | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Конфигурация |
1х3 SSC |
3x3 SSC |
1х3 WBC |
3x3 WBC |
1х3 DWC |
- |
|||||
| Центральная длина волны |
1310 или 1550 |
1310 или 1550 |
1310 или 1550 |
нм |
|||||||
| Рабочий диапазон |
±15 |
±40 |
±40 |
нм |
|||||||
| Тип |
P |
A |
P |
A |
P |
A |
P |
A |
P |
A |
- |
| Вносимые потери |
≤ 5.4 |
≤ 5.7 |
≤ 5.6 |
≤ 5.8 |
≤ 5.6 |
≤ 6.0 |
≤ 5.8 |
≤ 6.2 |
≤ 5.8 |
≤ 6.2 |
дБ |
| Избыточные потери (тип) |
0.1 |
0.15 |
0.1 |
0.15 |
0.1 |
0.15 |
0.1 |
0.15 |
0.1 |
0.15 |
дБ |
| Поляризационные потери |
≤ 0.2 |
≤0 .25 |
≤0 .25 |
≤ 0.3 |
≤ 0.2 |
≤ 0.25 |
≤ 0.25 |
≤ 0.3 |
≤ 0.25 |
≤ 0.3 |
дБ |
| Униформность |
≤ 0.8 |
≤ 1.2 |
≤ 1.0 |
≤ 1.4 |
≤ 1.0 |
≤ 1.4 |
≤ 1.3 |
≤ 1.6 |
≤ 1.2 |
≤ 1.5 |
дБ |
| Направленность |
≥ 55 |
дБ |
|||||||||
| Максимальная оптическая мощность |
2 |
Вт |
|||||||||
| Рабочий диапазон температур |
-40 ~ +85 |
℃ |
|||||||||
| Параметры | Значение | Ед. измерения | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Конфигурация |
1х4 SSC Обычный размер |
1x4 SSC Мини-размер |
1х4 WBC Обычный размер |
1x4 WBC Обычный размер |
- |
|||||
| Центральная длина волны |
1310 или 1550 |
1310 или 1550 |
нм | |||||||
| Рабочий диапазон |
±15 |
±40 |
нм |
|||||||
| Тип |
P |
A |
P |
A |
P |
A |
P |
A |
- |
|
| Вносимые потери |
≤ 7.0 |
≤ 7.4 |
≤ 7.2 |
≤ 7.5 |
≤ 7.1 |
≤ 7.4 |
≤ 7.2 |
≤ 7.5 |
дБ |
|
| Избыточные потери (тип) |
0.15 |
0.25 |
0.15 |
0.25 |
0.2 |
0.3 |
0.2 |
0.3 |
дБ |
|
| Поляризационные потери |
≤ 0.2 |
≤ 0.25 |
≤ 0.25 |
≤ 0.35 |
≤ 0.2 |
≤ 0.25 |
≤ 0.25 |
≤ 0.35 |
дБ |
|
| Униформность |
≤ 1.0 |
≤ 1.4 |
≤ 1.2 |
≤ 1.5 |
≤ 1.2 |
≤ 1.6 |
≤ 1.4 |
≤ 1.8 |
дБ |
|
| Направленность |
≥ 55 |
дБ |
||||||||
| Максимальная оптическая мощность |
2 |
Вт |
||||||||
| Рабочий диапазон температур |
-40 ~ +85 |
℃ |
||||||||
| Параметры | Значение | Ед. измерения | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Конфигурация |
1х4 DWC Обычный размер |
1x4 DWC Мини-размер |
1х4 TWC Обычный размер |
1x4 TWC Обычный размер |
- |
|||||
| Центральная длина волны |
1310 или 1550 |
1310, 1940 и 1550 |
нм | |||||||
| Рабочий диапазон |
±15 |
1310 ±40, 1490 ±10 и 1550±40 |
нм |
|||||||
| Тип |
P |
A |
P |
A |
P |
A |
P |
A |
- |
|
| Вносимые потери |
≤ 7.2 |
≤ 7.5 |
≤ 7.3 |
≤ 7.7 |
≤ 7.2 |
≤ 7.5 |
≤ 7.3 |
≤ 7.7 |
дБ |
|
| Избыточные потери (тип) |
0.3 |
0.4 |
0.3 |
0.4 |
0.3 |
0.4 |
0.3 |
0.4 |
дБ |
|
| Поляризационные потери |
≤ 0.25 |
≤ 0.30 |
≤ 0.25 |
≤ 0.35 |
≤ 0.25 |
≤ 0.30 |
≤ 0.25 |
≤ 0.35 |
дБ |
|
| Униформность |
≤ 1.4 |
≤ 1.8 |
≤ 1.5 |
≤ 2.0 |
≤ 1.4 |
≤ 1.8 |
≤ 1.5 |
≤ 2.0 |
дБ |
|
| Направленность |
≥ 55 |
дБ |
||||||||
| Максимальная оптическая мощность |
2 |
Вт |
||||||||
| Рабочий диапазон температур |
-40 ~ +85 |
℃ |
||||||||
- Приведенные характеристики соответствуют разветвителю без коннекторов.
- Другие спецификации доступны по индивидуальному заказу.
- Для разветвителей с коннекторами, IL будут на 0,5 дБ выше, RL будет на 5 дБ ниже.
- Для импульсных приложений при заказе необходимо сообщить энергию импульса и пиковую мощность.
- EDFA.
- Волоконные лазеры.
- Контрольно-измерительные приборы.
| Вид | Тип | Длина волны | Коэффициент деления | Конфигурация | Тип волокна | Диаметр пигтейлов | Длина волокна | Коннекторы |
|---|---|---|---|---|---|---|---|---|
|
SSC WBC DWC TWC |
P: P Grade A: A Grade |
13: 1310 нм 14: 1490 нм 15: 1550 нм 1315: 1310 & 1550 нм |
EV: Even (равный) XX: другой |
103: 1х3 303: 3х3 104: 1х4 |
S28: SMF-28 X: другой |
25: 250 мкм 90: 900 нм |
05: 0,5 м 10: 1,0 м 15: 1,5 м XX: другая |
00: без коннекторов FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC ST: ST/PC LP: LC/PC LA: LC/APC XX: другие |
| Модель | Описание | |
|---|---|---|
| FBTC-P-15-AV-104-S28-90-10-FA | Оптический разветвитель, SM, 1х4, 1550 нм, FC/APC | |
| FBTC-XXX-X-XXXX-XX-XXX-X-XX-XX-XX | Оптический разветвитель. Требуется указать параметры. |
