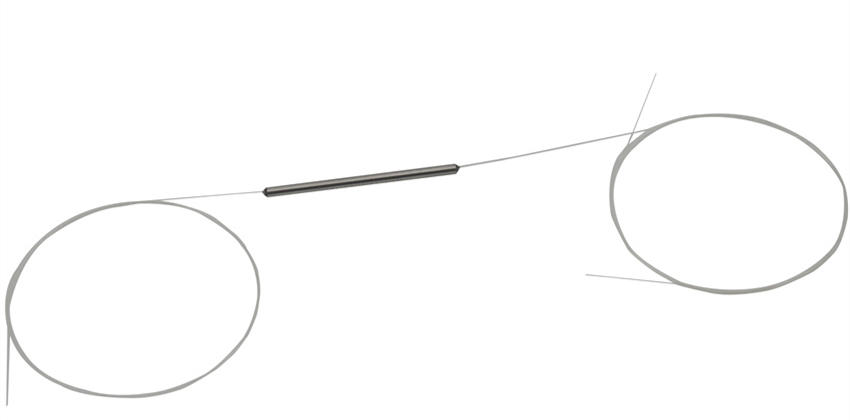

FBTC-ABC - сплавные разветвители 1260 - 1620 нм
FBTC-ABC - серия сплавных разветвителей с широкой рабочей полосой пропускания.
- Коэффициенты деления от 1/99 до 50/50.
- Длины волн 1260 - 1620 нм.
- Конфигурация 1x2, 2x2.
Производитель: DK PHOTONICS
Сплавные разветвители серии FBTC-ABC созданы на основе волокна с использованием технологий увеличения ширины полосы прозрачности. Они обладают низкими входящими и поляризационными потерями. Способны эффективно передавать сигналы на различных длинах волн. Конфигурация может быть выбрана в соответствии с требованиями заказчика.
Данные компоненты широко применяются в оптических системах связи, кабельном телевидении и в FTTH (Fiber-to-the-Home) системах. Также возможно изготовление разветвителей по индивидуальному заказу.
Особенности:
- Широкий диапазон длин волн.
- Низкие избыточные потери.
- Низкие поляризационные потери.
- Высокая стабильность и надежность.
| Параметр | Значение | Ед. измерения | ||
|---|---|---|---|---|
| Тип | P grade (улучшенный) | A grade (стандартный) | ||
| Рабочая длина волны | 1260 - 1620 | нм | ||
| Избыточные потери (тип.) | 0,07 | 0,10 | дБ | |
| Вносимые потери | 50/50 | ≤ 3,8 | ≤ 4,0 | дБ |
| 45/55 | ≤ 4,45 / 3,45 | ≤ 4,65 / 3,65 | дБ | |
| 40/60 | ≤ 5,1 / 3,1 | ≤ 5,3 / 3,2 | дБ | |
| 35/65 | ≤ 5,7 / 2,7 | ≤ 5,95 / 2,90 | дБ | |
| 33/67 | ≤ 6,0 / 2,55 | ≤ 6,25 / 2,75 | дБ | |
| 30/70 | ≤ 6,4 / 2,3 | ≤ 6,7 / 2,5 | дБ | |
| 25/75 | ≤ 7,4 / 2,0 | ≤ 7,65 / 2,2 | дБ | |
| 20/80 | ≤ 8,3 / 1,7 | ≤ 8,8 / 1,8 | дБ | |
| 15/85 | ≤ 9,9 / 1,4 | ≤ 10,1 / 1,50 | дБ | |
| 10/90 | 9,10~11,10 /≤ 1,15 | 8,65~11,50 /≤ 1,25 | дБ | |
| 5/95 | 11,90~14,30 /≤ 0,8 | 11,40~14,80 /≤ 0,9 | дБ | |
| 3/97 | 13,85~16,75 /≤ 0,75 | 13,30~17,35 /≤ 0,85 | дБ | |
| 2/98 | 15,45~18,75 /≤ 0,7 | 14,75~19,40 /≤ 0,80 | дБ | |
| 1/99 | 18,25~21,95 /≤ 0,65 | 17,50~22,70 /≤ 0,75 | дБ | |
| Потери, зависящие от поляризации (PDL) | ≤ 0,15 | ≤ 0,20 | дБ | |
| Направленность | ≥ 55 | дБ | ||
| Максимальная оптическая мощность (CW) | 2 | Вт | ||
| Рабочая температура | -40 ~ +85 | ℃ | ||
- Приведенные характеристики соответствуют разветвителю без коннекторов.
- Другие спецификации доступны по индивидуальному заказу.
- Для разветвителей с коннекторами, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже. Мощность, передаваемая через коннектор, не превышает 2 Вт.
- Для импульсных приложений при заказе необходимо сообщить энергию импульса и пиковую мощность.
- Вносимые потери рассчитываются на длине волны 1383 нм.
Габариты корпуса:
|
Конфигурация
|
1х2 или 2х2 | ||
|
Длина волоконных выводов
|
1 м, другие по запросу | ||
| Тип защитного покрытия волокна | 250 мкм (оголенное волокно) | 900 мкм | 900 мкм/2 мм/3 мм |
| Габариты | Ø3,0 х 54 мм | Ø3,0 х 54 мм | 90 мм х 14 мм х 8,5 мм |
| Ø3,0 х 40 мм | |||
- Оптические системы связи.
- CATV.
- FTTH.
| Вид | Тип | Конфигурация | Длина волны | Коэффициент деления | Тип волокна | Диаметр пигтейлов | Длина волокна | Коннекторы | Габариты корпуса |
|---|---|---|---|---|---|---|---|---|---|
| ABC |
P: P Grade A: A Grade |
102: 1x2 202: 2x2 |
ALL: 1260~1620 нм |
50: 50/50 40: 40/60 30: 30/70 20: 20/80 10: 10/90 05: 5/95 02: 2/98 01: 1/99 XX: другой |
S28: SMF-28e X: другой |
25: 250 мкм 90: 900 мкм 20: 2 мм 30: 3 мм XX: другой |
05: 0,5 м 10: 1,0 м 15: 1,5 м XX: другая |
00: без коннекторов FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC ST: ST/PC LP: LC/PC LA: LC/APC XX: другие |
3.0×54 90х20х10 |
