FBTC-MSWBC - широкополосные сплавные компактные разветвители 1310 нм или 1550 нм

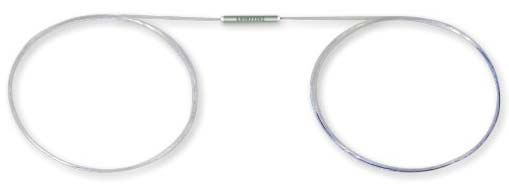

FBTC-MSWBC - серия компактных широкополосных сплавных разветвителей.
- Коэффициенты деления от 1/99 до 50/50.
- Конфигурация 1x2, 2x2.
- Длина волны 1310 ± 40 / 1550 ± 40 нм.
- Габариты корпуса Ø3 х 30, Ø2,4 х 30, Ø2,4 х 25.
Производитель: DK PHOTONICS
Компактные сплавные разветвители серии FBTC-MSWBC созданы на основе волокна с использованием технологий увеличения ширины полосы прозрачности. Они обладают низкими входящими и избыточными потерями. Конфигурация может быть выбрана в соответствии с требованиями заказчика.
Данные компоненты созданы специально для использования в сценариях, требующих минимальных габаритов разветвителей: в особых волоконно-оптических инструментах, компактных волоконных усилителях и в контрольно-измерительных приборах. Также возможно изготовление разветвителей по индивидуальному заказу.
Особенности:
- Низкие входящие потери.
- Низкие избыточные потери.
- Двойное окно прозрачности.
- Компактный корпус.
- Высокая стабильность и надежность.
| Параметр | Значение | Ед. измерения | |||||
|---|---|---|---|---|---|---|---|
| Рабочая длина волны | 1310 или 1550 (другие по запросу) | нм | |||||
| Рабочая полоса пропускания | ±40 | нм | |||||
| Конфигурация | 1х2 или 2х2 | ||||||
| Габариты корпуса | Ø3/2,4 х 30 |
Ø2,4 х 25 |
мм | ||||
| Тип | P grade (улучшенный) | A grade (стандартный) | P grade (улучшенный) | A grade (стандартный) | |||
| Избыточные потери (тип.) | 0,1 | 0,15 | 0,15 | 0,25 | дБ | ||
| Вносимые потери | 50/50 | ≤ 3,5 | ≤ 3,7 | ≤ 3,6 | ≤ 3,8 | дБ | |
| 40/60 | ≤ 4,50 / 2,70 | ≤ 4,80 / 2,90 | ≤ 4,60 / 2,80 | ≤ 4,90 / 3,00 | дБ | ||
| 30/70 | ≤ 5,80 / 2,00 | ≤ 6,10 / 2,10 | ≤ 5,90 / 2,10 | ≤ 6,30 / 2,20 | дБ | ||
| 20/80 | ≤ 7,70 / 1,25 | ≤ 8,00 / 1,30 | ≤ 7,80 / 1,30 | ≤ 8,20 / 1,40 | дБ | ||
| 10/90 | 9,55~10,85 / ≤ 0,70 | 9,25~11,15 / ≤ 0,85 | 9,60~10,90 / ≤ 0,75 | 9,30~11,20 / ≤ 0,85 | дБ | ||
| 5/95 | 12,40~14,00 / ≤ 0,45 | 12,10~14,35 / ≤ 0,55 | 12,45~14,05 / ≤ 0,50 | 12,15~14,40 / ≤ 0,55 | дБ | ||
| 3/97 | 14,50~16,35 / ≤ 0,35 | 14,10~16,75 / ≤ 0,45 | 14,55~16,40 / ≤ 0,40 | 14,15~16,80 / ≤ 0,45 | дБ | ||
| 2/98 | 16,15~18,25 / ≤ 0,30 | 15,65~18,70 / ≤ 0,35 | 16,20~18,30 / ≤ 0,35 | 15,70~18,75 / ≤ 0,40 | дБ | ||
| 1/99 | 19,05~21,35 / ≤ 0,25 | 18,55~21,85 / ≤ 0,30 | 19,10~21,40 / ≤ 0,30 | 18,60~21,90 / ≤ 0,35 | дБ | ||
| Потери, зависящие от поляризации (PDL) | ≤ 0,1 | ≤ 0,15 | ≤ 0,1 | ≤ 0,15 | дБ | ||
| Направленность | ≥ 50 | дБ | |||||
| Максимальная оптическая мощность (CW) | 1 | Вт | |||||
| Рабочая температура | -40 ~ +85 | ℃ | |||||
- Приведенные характеристики соответствуют разветвителю без коннекторов.
- Другие спецификации доступны по индивидуальному заказу.
- Для разветвителей с коннекторами, IL будут на 0,5 дБ выше, RL будет на 5 дБ ниже.
- Компактные EDFA.
- Компактные модули передатчика/приемника.
- Оптические системы связи.
- Инструменты тестирования.
| Вид | Тип | Конфигурация | Длина волны | Коэффициент деления | Тип волокна | Диаметр пигтейлов | Длина волокна | Коннекторы | Габариты корпуса |
|---|---|---|---|---|---|---|---|---|---|
| MSWBC |
P: P Grade A: A Grade |
102: 1x2 202: 2x2 |
1315: 1310 и 1550 нм |
50: 50/50 40: 40/60 30: 30/70 20: 20/80 10: 10/90 05: 5/95 02: 2/98 01: 1/99 XX: другой |
S28: SMF-28e X: другой |
25: 250 мкм |
05: 0,5 м 10: 1,0 м 15: 1,5 м XX: другая |
00: без коннекторов FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC ST: ST/PC LP: LC/PC LA: LC/APC XX: другие |
2.4×25 2.4×30 3.0×30 |
