FBTC-NxM - одномодовые разветвители 1xN (2xN) 780 - 950 нм

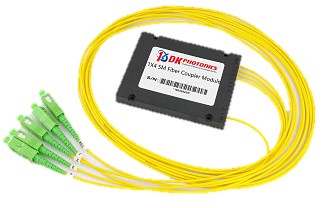

Серия разветвителей в ABS корпусе с широким спектром конфигураций.
- Центральная длина волны 780 / 808 / 830 / 850 / 905 / 930 ± 15 нм.
- Конфигурации 1xN и 2xN.
- Избыточные потери <0,5 дБ.
- Корпус ABS (100 х 80 х 10 мм).
- Допустимая оптическая мощность до 10 Вт.
Производитель: DK PHOTONICS
Модульные разветвители серии FBTC-NxM созданы на основе волокна с использованием уникальной технологии сварки. Они обладают низкими входящими потерями, компактными размерами и низкими поляризационными потерями. Конфигурация может быть выбрана в соответствии с требованиями заказчика.
Данные компоненты широко используются в волоконно-оптических инструментах, волоконных усилителях и в контрольно-измерительных приборах. Также возможно изготовление разветвителей по индивидуальному заказу.
Особенности:
- Низкие вносимые потери.
- Компактный корпус.
- Доступны конфигурации с различным коэффициентами деления.
- Высокая стабильность и надежность.
| Параметр |
N×4, N=1, 2 |
N×6, N=1, 2 |
N×8, N=1, 2 |
Ед. измерения | |||
|---|---|---|---|---|---|---|---|
| Центральная длина волны |
780, 808, 830, 850, 905, 930 |
нм | |||||
| Полоса пропускания |
±15 |
нм | |||||
| Тип | P | A | P | A | P | A | - |
| Вносимые потери |
≤ 7,2 |
≤ 7,6 |
≤ 9,3 |
≤ 9,9 |
≤ 10,7 |
≤ 11,3 |
дБ |
| Тип. избыточные потери |
0,3 |
0,4 |
0,5 |
дБ | |||
| PDL |
≤ 0,25 |
≤ 0,35 |
≤ 0,35 |
дБ | |||
| Обратные потери |
≥ 50 |
дБ | |||||
| Макс. допустимая оптическая мощность (CW) |
0,5 / 2 / 5 |
Вт | |||||
| Тип волокна |
780-HP |
- | |||||
| Рабочая температура | -20 ~ +75 | °С | |||||
| Температура хранения |
-40 ~ +85 |
°С | |||||
| Габариты | 100 х 80 х 10 | мм | |||||
- Приведенные характеристики соответствуют разветвителю без коннекторов.
- Другие спецификации доступны по индивидуальному заказу.
- Для разветвителей с коннекторами, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже.
- Для импульсных приложений при заказе необходимо сообщить энергию импульса и пиковую мощность.
- Волоконные усилители.
- Волоконные лазеры.
- Контрольно-измерительные приборы.
Артикул: FBTC-X-XXX-XX-XX-XX-XX-XX-XX-XX
| Тип | Конфигурация | Длина волны | Мощность | Коэффициент деления | Тип волокна | Диаметр пигтейлов | Длина волокна | Коннекторы |
|---|---|---|---|---|---|---|---|---|
|
P: P Grade A: A Grade |
104: 1x4 204: 2x4 106: 1x6 206: 2x6 108: 1x8 208: 2x8 |
78: 780 нм 808: 808 нм 85: 850 нм XX: другая |
L: <0,5 Вт 2: 2 Вт 5: 5 Вт 10: 10 Вт |
EV: Even (равный) XX: другой |
06X: 1060-XP XX: другой |
25: 250 мкм 90: 900 мкм XX: другой |
05: 0,5 м 10: 1,0 м 15: 1,5 м XX: другая |
00: без коннекторов FP: FC/PC FA: FC/APC LA: LC/APC XX: другие |
