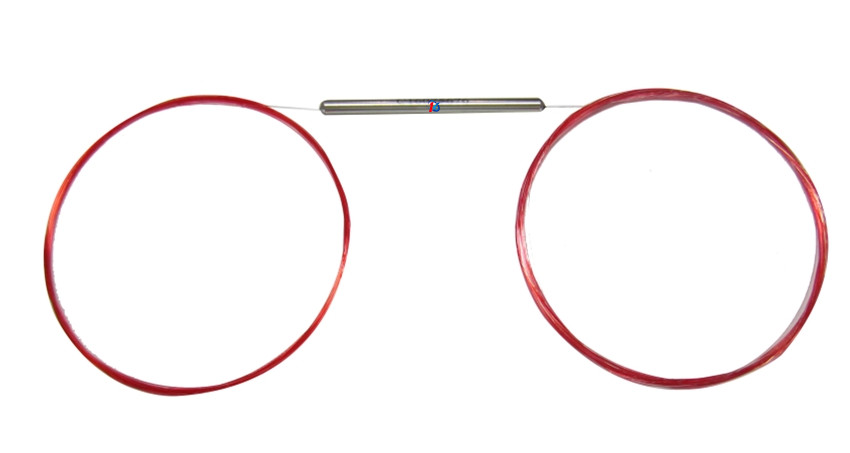

FBTC-TWC - сплавные разветвители с тройным окном прозрачности 1310/1490/1550 нм
FBTC-TWC - серия сплавных разветвителей с тройным окном прозрачности.
- Длины волн 1310 ± 40 нм, 1490 ± 10 нм и 1550 ± 40нм.
- Коэффициенты деления от 1/99 до 50/50.
- Низкие избыточные потери <0,1 дБ.
- Конфигурация 1x2, 2x2.
Производитель: DK PHOTONICS
Сплавные разветвители с тройным окном прозрачности серии FBTC-TWC созданы на основе волокна с использованием технологии ассиметричного соединения. Они обладают низкими избыточными и низкими поляризационными потерями. Конфигурация может быть выбрана в соответствии с требованиями заказчика.
Данные компоненты созданы специально для использования в сценариях, требующих работы разветвителей в нескольких различных диапазонах длин волн: оптические системы связи, кабельное телевидение. Также возможно изготовление разветвителей по индивидуальному заказу.
Особенности:
- Низкие поляризационно-зависимые потери.
- Низкие избыточные потери.
- Тройное окно прозрачности.
- Высокая стабильность и надежность.
| Параметр | Значение | Ед. измерения | ||
|---|---|---|---|---|
| Тип | P grade (улучшенный) | A grade (стандартный) | ||
| Рабочая длина волны | 1310, 1490 и 1550 | нм | ||
| Рабочая полоса пропускания |
1310±40, 1490±10, 1550±40 |
нм | ||
| Избыточные потери (тип.) | 0,07 | 0,10 | дБ | |
| Вносимые потери | 50/50 | ≤ 3,6 | ≤ 3,8 | дБ |
| 45/55 | ≤ 4,2 / 3,2 | ≤ 4,4 / 3,4 | дБ | |
| 40/60 | ≤ 4,7 / 2,7 | ≤ 4,9 / 2,9 | дБ | |
| 35/65 | ≤ 5,4 / 2,4 | ≤ 5,7 / 2,6 | дБ | |
| 33/67 | ≤ 5,7 / 2,2 | ≤ 6,0 / 2,4 | дБ | |
| 30/70 | ≤ 6,0 / 1,9 | ≤ 6,3 / 2,1 | дБ | |
| 25/75 | ≤ 7,0 / 1,7 | ≤ 7,3 / 1,9 | дБ | |
| 20/80 | ≤ 7,9 / 1,3 | ≤ 8,4 / 1,4 | дБ | |
| 15/85 | ≤ 9,5 / 1,0 | ≤ 10,0 / 1,2 | дБ | |
| 10/90 | 9,20~11,00 /≤ 0,75 | 8,8~11,40 /≤ 0,8 | дБ | |
| 5/95 | 12,05~14,20 /≤ 0,4 | 11,55~14,65 /≤ 0,5 | дБ | |
| 3/97 | 14,10~16,50 /≤ 0,35 | 13,60~17,05 /≤ 0,45 | дБ | |
| 2/98 | 15,60~18,55 /≤ 0,3 | 15,00~19,20 /≤ 0,4 | дБ | |
| 1/99 | 18,45~21,70 /≤ 0,25 | 17,80~22,40 /≤ 0,35 | дБ | |
| Потери, зависящие от поляризации (PDL) | ≤ 0,15 | ≤ 0,20 | дБ | |
| Направленность | ≥ 55 | дБ | ||
| Максимальная оптическая мощность (CW) | 2 | Вт | ||
| Рабочая температура | -40 ~ +85 | ℃ | ||
- Приведенные характеристики соответствуют разветвителю без коннекторов.
- Другие спецификации доступны по индивидуальному заказу.
- Для разветвителей с коннекторами, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже. Мощность, передаваемая через коннектор, не превышает 2 Вт.
- Для импульсных приложений при заказе необходимо сообщить энергию импульса и пиковую мощность.
- Вносимые потери рассчитываются на длине волны 1383 нм.
Габариты корпуса:
|
Конфигурация
|
1х2 или 2х2 | ||
|
Длина волоконных выводов
|
1 м, другие по запросу | ||
| Тип защитного покрытия волокна | 250 мкм (оголенное волокно) | 900 мкм | 900 мкм/2 мм/3 мм |
| Габариты | Ø3,0 х 54 мм | Ø3,0 х 54 мм | 90 мм х 14 мм х 8,5 мм |
| Ø3,0 х 40 мм | |||
- Оптические системы связи.
- CATV.
- FTTH (Fiber to the Home).
| Вид | Тип | Конфигурация | Длина волны | Коэффициент деления | Тип волокна | Диаметр пигтейлов | Длина волокна | Коннекторы | Габариты корпуса |
|---|---|---|---|---|---|---|---|---|---|
| TWC |
P: P Grade A: A Grade |
102: 1x2 202: 2x2 |
131415: 1310 & 1490 & 1550 нм |
50: 50/50 40: 40/60 30: 30/70 20: 20/80 10: 10/90 05: 5/95 02: 2/98 01: 1/99 XX: другой |
S28: SMF-28e X: другой |
25: 250 мкм 90: 900 мкм 20: 2,0 мм 30: 3,0 мм XX: другой |
05: 0,5 м 10: 1,0 м 15: 1,5 м XX: другая |
00: без коннекторов FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC ST: ST/PC LP: LC/PC LA: LC/APC XX: другие |
3.0×54 90х20х10 |
