FBTC-WBC - широкополосные сплавные разветвители 1310/1550 нм; C- и/или L-диапазоны

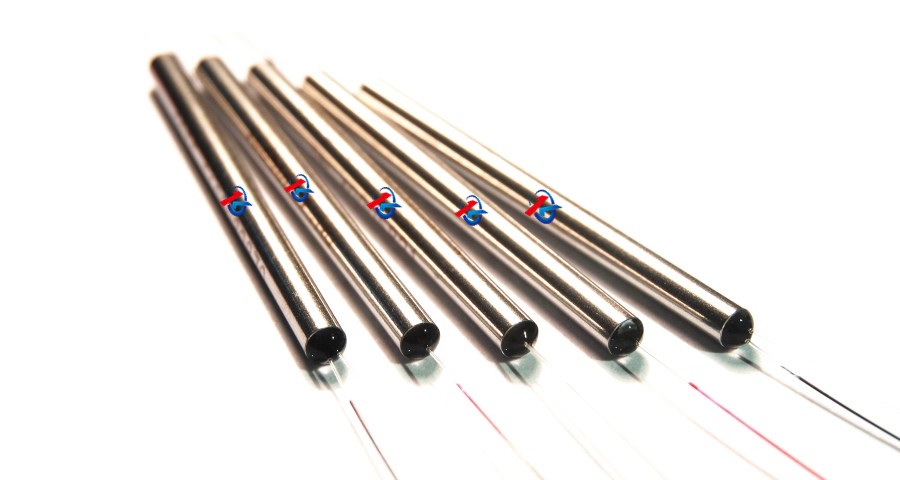

FBTC-WBC - серия широкополосных сплавных разветвителей.
- Длины волн 1310, 1550 нм; C- и/или L-диапазоны.
- Коэффициенты деления от 1/99 до 50/50.
- Конфигурация 1x2, 2x2.
Производитель: DK PHOTONICS
Широкополосные сплавные разветвители серии FBTC-WBC созданы на основе волокна с использованием технологии ассиметричного соединения. Они обладают широким рабочим диапазоном длин волн и обеспечивают низкие избыточные и поляризационные потери. Конфигурация может быть выбрана в соответствии с требованиями заказчика.
Данные компоненты используются в оптических системах связи, кабельном телевидении, оптоволоконных сенсорах и в контрольно-измерительном оборудовании. Также возможно изготовление разветвителей по индивидуальному заказу.
Особенности:
- Низкие поляризационно-зависимые потери.
- Низкие избыточные потери.
- Широкий диапазон длин волн.
- Высокая стабильность и надежность.
| Параметр | Значение | Ед. измерения | ||||
|---|---|---|---|---|---|---|
| Тип | P grade (улучшенный) | A grade (стандартный) | P grade (улучшенный) | A grade (стандартный) | ||
| Рабочая длина волны | 1310, 1550 или C+L-диапазон | C-диапазон / L-диапазон | нм | |||
| Рабочая полоса пропускания | ±40 | 1528 - 1565 или 1570 - 1605 | нм | |||
| Избыточные потери (тип.) | 0,07 | 0,10 | 0,07 | 0,10 | дБ | |
| Вносимые потери | 50/50 | ≤ 3,4 | ≤ 3,6 | ≤ 3,35 | ≤ 3,5 | дБ |
| 45/55 | ≤ 4,1 / 3,1 | ≤ 4,3 / 3,3 | ≤ 4,0 / 3,0 | ≤ 4,2 / 3,2 | дБ | |
| 40/60 | ≤ 4,4 / 2,6 | ≤ 4,7 / 2,8 | ≤ 4,4 / 2,55 | ≤ 4,6 / 2,7 | дБ | |
| 35/65 | ≤ 5,2 / 2,3 | ≤ 5,5 / 2,5 | ≤ 5,1 / 2,2 | ≤ 5,3 / 2,4 | дБ | |
| 33/67 | ≤ 5,4 / 2,2 | ≤ 5,7 / 2,3 | ≤ 5,3 / 2,1 | ≤ 5,5 / 2,25 | дБ | |
| 30/70 | ≤ 5,7 / 1,9 | ≤ 6,0 / 2,0 | ≤ 5,7 / 1,85 | ≤ 5,9 / 1,95 | дБ | |
| 25/75 | ≤ 6,6 / 1,7 | ≤ 7,0 / 1,8 | ≤ 6,5 / 1,65 | ≤ 6,8 / 1,75 | дБ | |
| 20/80 | ≤ 7,6 / 1,25 | ≤ 8,0 / 1,3 | ≤ 7,55 / 1,25 | ≤ 7,8 / 1,3 | дБ | |
| 15/85 | ≤ 9,2 / 1,0 | ≤ 9,6 / 1,2 | ≤ 9,0 / 1,0 | ≤ 9,3 / 1,1 | дБ | |
| 10/90 | 9,55~10,65 /≤ 0,65 | 9,3~10,9 /≤ 0,8 | 9,55~11,60 /≤ 0,65 | 9,35~10,85 /≤ 0,8 | дБ | |
| 5/95 | 12,40~13,80 /≤ 0,4 | 12,10~14,10 /≤ 0,5 | 12,45~13,75 /≤ 0,4 | 12,15~14,05 /≤ 0,45 | дБ | |
| 3/97 | 14,50~16,15 /≤ 0,3 | 14,15~16,50 /≤ 0,4 | 14,55~16,10 /≤ 0,3 | 14,20~16,45 /≤ 0,35 | дБ | |
| 2/98 | 16,10~18,05 /≤ 0,3 | 15,70~18,45 /≤ 0,35 | 16,20~17,95 /≤ 0,25 | 15,80~18,35 /≤ 0,3 | дБ | |
| 1/99 | 19,05~21,15 /≤ 0,2 | 18,55~21,65 /≤ 0,3 | 19,10~21,10 /≤ 0,2 | 18,65~21,55 /≤ 0,3 | дБ | |
| Потери, зависящие от поляризации (PDL) | ≤ 0,10 | ≤ 0,15 | ≤ 0,10 | ≤ 0,15 | дБ | |
| Направленность | ≥ 55 | дБ | ||||
| Максимальная оптическая мощность (CW) | 2 | Вт | ||||
| Рабочая температура | -40 ~ +85 | ℃ | ||||
- Приведенные характеристики соответствуют разветвителю без коннекторов.
- Другие спецификации доступны по индивидуальному заказу.
- Для разветвителей с коннекторами, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже. Мощность, передаваемая через коннектор, не превышает 2 Вт.
- Для импульсных приложений при заказе необходимо сообщить энергию импульса и пиковую мощность.
- Вносимые потери рассчитываются на длине волны 1383 нм.
Габариты корпуса:
|
Конфигурация
|
1х2 или 2х2 | ||
|
Длина волоконных выводов
|
1 м, другие по запросу | ||
| Тип защитного покрытия волокна | 250 мкм (оголенное волокно) | 900 мкм | 900 мкм/2 мм/3 мм |
| Габариты | Ø3,0 х 54 мм | Ø3,0 х 54 мм | 90 мм х 14 мм х 8,5 мм |
| Ø3,0 х 40 мм | |||
- Оптоволоконные датчики.
- CATV.
- LAN.
- Контрольно-измерительные приборы.
| Вид | Тип | Конфигурация | Длина волны | Коэффициент деления | Тип волокна | Диаметр пигтейлов | Длина волокна | Коннекторы | Габариты корпуса |
|---|---|---|---|---|---|---|---|---|---|
| WBC |
P: P Grade A: A Grade |
102: 1x2 202: 2x2 |
13: 1310 нм 15: 1550 нм C: 1528 ~ 1565 нм L:1570 ~ 1605 нм |
50: 50/50 40: 40/60 30: 30/70 20: 20/80 10: 10/90 05: 5/95 02: 2/98 01: 1/99 XX: другой |
S28: SMF-28 X: другой |
25: 250 мкм 90: 900 мкм 20: 2,0 мм 30: 3,0 мм |
05: 0,5 м 10: 1,0 м 15: 1,5 м XX: другая |
00: без коннекторов FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC ST: ST/PC LP: LC/PC LA: LC/APC XX: другие |
3.0×40 3.0×54 90x10x10 |
