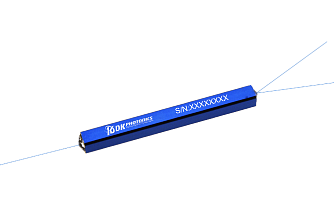

HPFBTC-98 - высокомощные разветвители 1x2 (2x2) 980 нм
HPFBTC-98 - серия высокомощных сплавных разветвителей.
- Длина волны 980 / 1030 / 1053 / 1064 / 1080 ± 15 нм.
- Коэффициенты деления от 1/99 до 50/50.
- Конфигурация 1x2, 2x2.
- Избыточные потери <0,10 дБ.
- Максимальная оптическая мощность до 50 Вт.
Производитель: DK PHOTONICS
Сплавные разветвители серии HPFBTC-98 созданы с использованием уникальной технологии сварки специально для работы с высокими оптическими мощностями. Они обладают низкими входящими и поляризационными потерями, а структурные особенности гарантируют долговременную надежность. Конфигурация может быть выбрана в соответствии с требованиями заказчика.
Данные компоненты широко используются в волоконно-оптических инструментах, волоконных усилителях большой мощности и в контрольно-измерительных приборах. Также возможно изготовление разветвителей по индивидуальному заказу.
Особенности:
- Высокая максимальная оптическая мощность.
- Низкие вносимые потери.
- Доступны конфигурации с различным коэффициентами деления.
- Высокая стабильность и надежность.
|
Параметр |
Значение |
Ед. измерения | |
|---|---|---|---|
| Конфигурация | 1х2 или 2х2 | - | |
|
Центральная длина волны |
980, 1030, 1053,1064, 1080 | нм | |
|
Диапазон рабочих длин волн |
±15 |
нм | |
|
Избыточные потери (тип.) |
0,1 | дБ | |
|
Избыточные потери (макс.) |
0,2 | дБ | |
|
PDL |
≤ 0,1 |
дБ | |
|
Обратные потери |
≥ 50 |
дБ | |
|
Макс. допустимая оптическая мощность |
10, 20, 30, 50 | Вт | |
|
Тип волокна |
1060-XP, LMA-GSF-10/125-M, LMA-GDF-10/125-M |
- | |
|
Рабочий диапазон температур |
-20 ~ +75 | °С | |
|
Температура хранения |
-40 ~ +85 | °С | |
|
Габариты |
60x5x5 (10~20 Вт), 60x12X8 (30~50 Вт) |
мм | |
- Приведенные характеристики соответствуют разветвителю без коннекторов.
- Для разветвителей с коннекторами, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже.
- Мощность, передаваемая через коннектор, не превышает 2 Вт.
- Волоконные усилители.
- Волоконные лазеры.
- Контрольно-измерительные приборы.
Артикул: HPFBTC-X-XXX-XX-XX-XX-XXX-XX-XX-XX
| Тип | Конфигурация | Длина волны | Мощность | Коэффициент деления | Тип волокна | Диаметр пигтейлов | Длина волокна | Коннекторы |
|---|---|---|---|---|---|---|---|---|
|
P: P Grade |
102: 1x2 202: 2x2 |
98: 980 нм 30: 1030 нм 53: 1053 нм 64: 1064 нм 80: 1080 нм XX: другие |
10: 10 Вт 20: 20 Вт 30: 30 Вт 50: 50 Вт |
50: 50/50 40: 40/60 30: 30/70 20: 20/80 10: 10/90 05: 5/95 02: 2/98 01: 1/99 XX: другой |
06X: 1060-XP XXX: другой |
25: 250 мкм 90: 900 мкм XX: другой |
05: 0,5 м 10: 1,0 м 15: 1,5 м XX: другая |
00: без коннекторов FP: FC/PC FA: FC/APC XX: другие |
