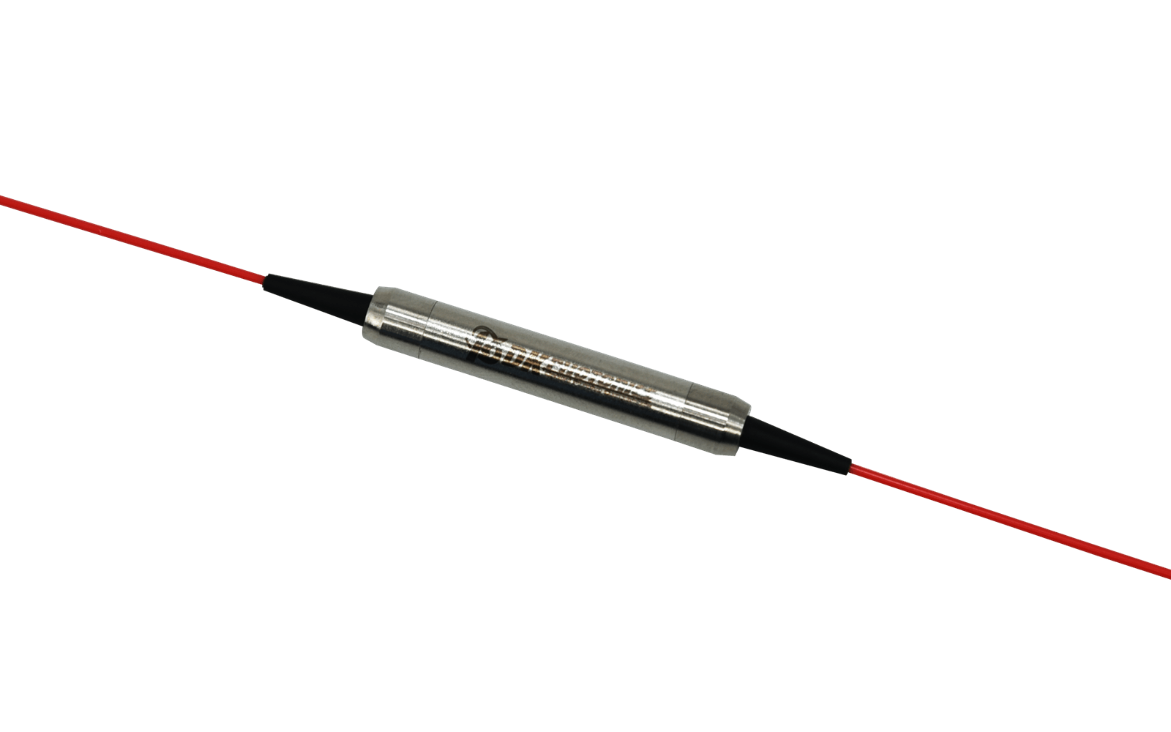

ISO - оптоволоконный изолятор 1480 нм

Серия оптоволоконных изоляторов ISO с длинной волны 1480 нм.
  • Длина волны: 1480 нм.
  • Низкие вносимые потери: ≤ 0,5 дБ.
  • Высокая изоляция: ≥ 52 дБ.
  • Поляризационные потери: 0,05 дБ.
Производитель:  DK PHOTONICS
Узнать цену

Серия нечувствительных к поляризации оптоволоконных изоляторов ISO с центральной длиной волны 1480 нм обладает низкими вносимыми потерями, высокой изоляцией, высокими обратными потерями, отличной стабильностью, устойчивостью к внешним воздействиям и надежностью. Оптоволоконные изоляторы широко используется в EDFAS, рамановских усилителях, системах DWDM, волоконных лазерах, передатчиках и другом волоконно-оптическом коммуникационном оборудовании для подавления обратного отражения и рассеяния.

Особенности:

  • Низкие вносимые потери.
  • Высокая степень изоляции.
  • Экономичность.
  • Отличная устойчивость к внешним потерям.
  • Высокая надежность.

Параметр Значение Ед. измерения
Тип Одноступенчатый Двухступенчатый
-
Уровень P A P A -
Центральная длина волны 1480 нм
Рабочий диапазон длин волн +/- 15 нм
Пиковая изоляция (тип.) 42 40 52 50 дБ
Изоляция (мин.) 32 30 46 45 дБ
Вносимые потери (тип.) 0,3 0,4 0,4 0,5 дБ
Вносимые потери (макс.) 0,5 0,7 0,6 0,8 дБ
Обратные потери (вход/выход) > 60/55
 > 55/50 > 60/55
 > 55/50
 дБ
Потери, зависящие от поляризации (PDL, макс.) < 0,05 < 0,1
 < 0,05
 < 0,1
 дБ
Максимальная оптическая мощность (CW) 0.3, 1, 3, 5, 10
 Вт
Тип волокна         SMF-28e (другие по запросу)
 -
Рабочий диапазон температур - 20 ~ + 70 ℃
Диапазон температур хранения - 40 ~ + 85 ℃

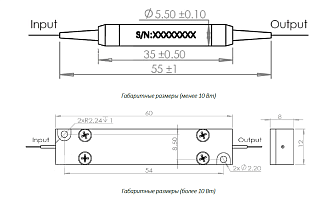

Габариты Ф5.5× L35 (< 10 Вт), 60х12х8 (> 10 Вт)
 мм

  1. Для изоляторов с коннекторами, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже. Мощность передаваемая через коннекторы менее 2 Вт.

  • Волоконно-оптические лазеры.
  • Волоконно-оптические усилители.
  • Тестирование и измерения.
  • DWDM/CWDM.

1

2 3 4 5 6 7 8

Тип

Длина волны Уровень Мощность Тип волокна Волоконный выход Длина оптоволокна Коннектор

IS: Одноступенчатый
IU: Двуступенчатый

14: 1480 нм

P: P

A: A

L: ≤ 0,3 Вт

1: 1 Вт

3: 3 Вт

5: 5 Вт

S28: SMF-28e

25: 250 мкм
90: 900 мкм
 05: 0,5 м
10: 1 м
15: 1,5 м
ХХ: Другая 		00: без коннекторов
FP: FC/PC
FA: FC/APC
LA: LC/APC
XX: Другой
Модель Описание
ISO-1-2-3-4-5-6-7-8
Оптоволоконный изолятор. Длина волны: 1480 нм (требуется указать параметры).
