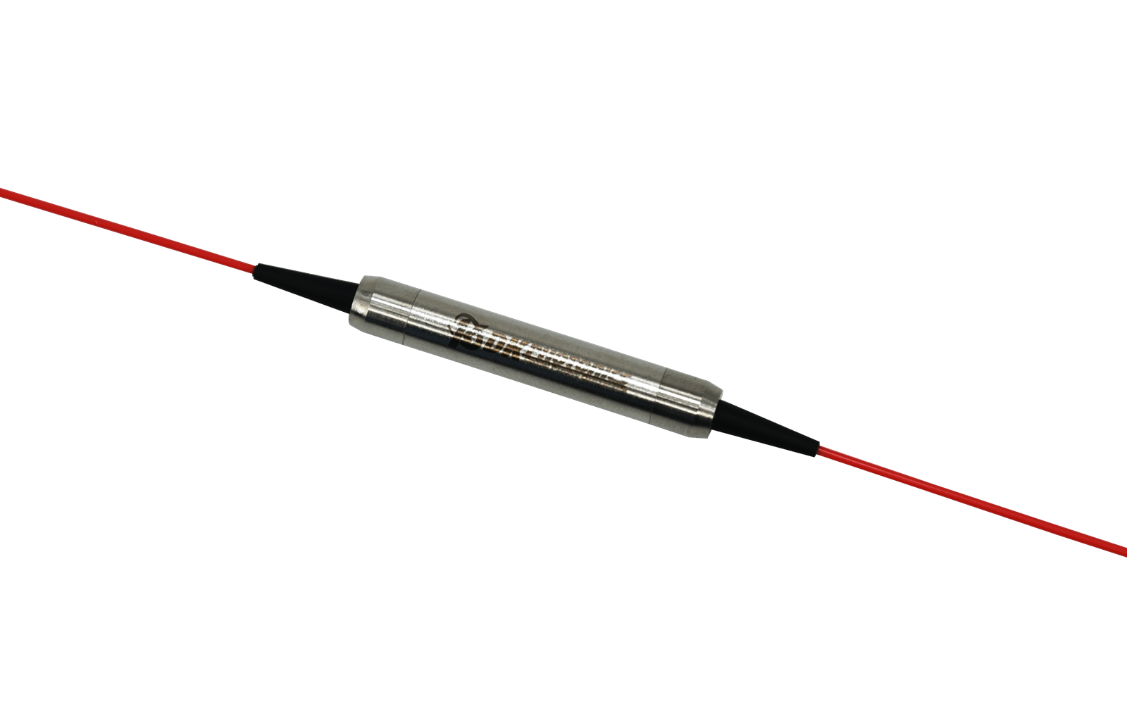

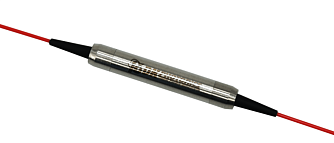

ISO - оптоволоконный изолятор 2000 нм
Серия оптоволоконных изоляторов ISO с длинной волны 2000 нм.
- Центральная длина волны: 2000 нм.
- Низкие вносимые потери: ≤ 1,5 дБ.
- Высокая изоляция: ≥ 35 дБ.
- Поляризационные потери: 0,15 дБ.
Производитель: DK PHOTONICS
Серия нечувствительных к поляризации оптоволоконных изоляторов ISO с центральной длиной волны 2000 нм обладает низкими вносимыми потерями, высокой изоляцией, высокими обратными потерями, отличной стабильностью, устойчивостью к внешним воздействиям и надежностью. Оптоволоконные изоляторы широко используется в EDFAS, рамановских усилителях, системах DWDM, волоконных лазерах, передатчиках и другом волоконно-оптическом коммуникационном оборудовании для подавления обратного отражения и рассеяния.
Особенности:
- Низкие вносимые потери.
- Высокая степень изоляции.
- Экономичность.
- Отличная устойчивость к внешним потерям.
- Высокая надежность.
| Параметр | Значение | Ед. измерения | ||
|---|---|---|---|---|
| Тип | Одноступенчатый | Двухступенчатый | - | |
| Уровень | P | - | ||
| Центральная длина волны | 2000 | нм | ||
| Изоляция (мин.) | 16 | 35 | дБ | |
| Вносимые потери (макс.) | 1,2 | 1,5 | дБ | |
| Обратные потери (вход/выход) |
> 50/50 |
дБ | ||
| Потери, зависящие от поляризации (PDL, макс.) |
< 0,15 |
дБ | ||
| Максимальная оптическая мощность (CW) |
0.3, 1, 3, 5, 10 |
Вт | ||
| Тип волокна |
SMF-28e / SM1950 |
- | ||
| Рабочий диапазон температур | - 5 ~ + 70 | ℃ | ||
| Диапазон температур хранения | - 40 ~ + 85 | ℃ | ||
| Габариты |
Ф5.5× L35 (< 10 Вт), 60х12х8 (> 10 Вт) |
мм | ||
- Для изоляторов с коннекторами, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже. Мощность передаваемая через коннекторы менее 2 Вт.
- Волоконно-оптические лазеры.
- Волоконно-оптические усилители.
- Тестирование и измерения.
- WDM системы.
ISO - оптоволоконный изолятор 2000 нм 780.23(Kб)
|
1 |
2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|
|
Тип |
Длина волны | Уровень | Мощность | Тип волокна | Волоконный выход | Длина оптоволокна | Коннектор |
|
IS: Одноступенчатый |
1940: 1940 нм 2000: 2000 нм 2050: 2050 нм |
P: P
|
L: ≤ 0,3 Вт 1: 1 Вт 3: 3 Вт 5: 5 Вт |
S28: SMF-28e S19: SM1950 |
25: 250 мкм 90: 900 мкм |
05: 0,5 м 10: 1 м 15: 1,5 м ХХ: Другая |
00: без коннекторов FP: FC/PC FA: FC/APC LA: LC/APC XX: Другой |
| Модель | Описание | |
|---|---|---|
| ISO-1-2-3-4-5-6-7-8 |
Оптоволоконный изолятор. Центральная длина волны: 2000 нм (требуется указать параметры). |
