SMPC-630 - одномодовые волоконно-оптические патчкорды 630 нм

SMPC-630 - серия одномодовых волоконно-оптических патчкордов с различными типами коннекторов.
  • Рабочий диапазон длин волн: 600 - 860 нм.
  • Вносимые потери: < 1,5 дБ.
  • Обратные потери: > 40 дБ (PC), > 55 дБ (APC).
  • Тип волокна: 630-HP (другие по запросу).
Производитель:  DK PHOTONICS
Узнать цену

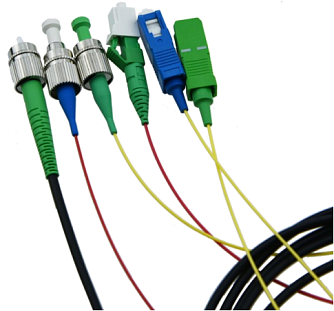

Одномодовые волоконно-оптические патчкорды SMPC-630 широко используются для подключения оборудования и компонентов в волоконно-оптической сети. Обеспечивают низкие вносимые потери, высокие обратные потери и обладают долговременной надёжностью. Поставляются с различными типами коннекторов, включая FC, LC, SC и др. Также возможно изготовление патчкордов по индивидуальному заказу.

Ключевые особенности:

  • Низкие вносимые потери.
  • Высокие обратные потери.
  • Долговременная надёжность.

Параметр Значение Ед. измерения
Тип коннектора FC
Центральная длина волны
630 нм
Рабочая длина волны
600-860 нм
Длина волны отсечки
590±30 нм
Вносимые потери
≤1,5 дБ
Обратные потери
PC
≥40 дБ
APC
≥55 дБ
Тип оптического волокна
630-HP (или по запросу)
Диаметр модового поля
4.2±0,5 @ 630 нм
 мкм
NA
0,12
Воспроизводимость
≤0,2 дБ
Заменяемость (случайное подключение)
≤0,3 дБ
Оптическая мощность
≤100 мВт
Рабочая температура
-5..+75 ℃
Температура хранения
-40..+85 ℃

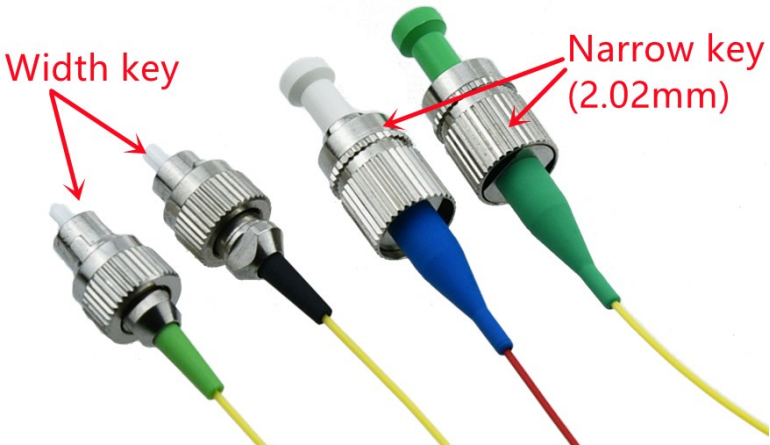

  1. Ширина ключа разъёма FC: 2.0 мм (узкий ключ).
  2. Диаметр модового поля указывается как номинальное значение.

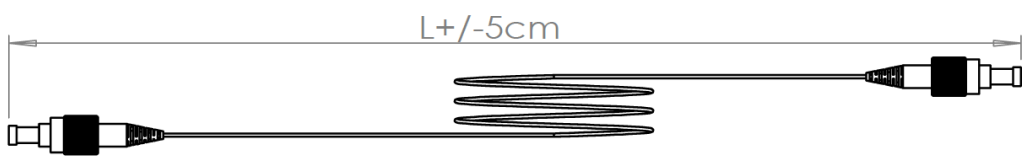

  3. Стандартная погрешность длины составляет ± 5 см. Сообщите, если имеются особые требования.

  • Волоконно-оптические устройства.
  • Волоконные приборы.
  • Оптические приемники и трансиверы.

Центральная длина волны Тип Тип волокна Диаметр пигтейлов Длина волокна Коннекторы

630: 630 нм

P: P Grade S63 - стандартное 630-HP волокно
XXX: другой 		90: 900 мкм
30: 3 мм
XX: другой 		05: 0,5 м
10: 1,0 м
15: 1,5 м
XX: другая 		FP: FC/PC
FA: FC/APC
XX: другие
Модель Описание
SMPC-630-P-S63-90-10-FA Оптический SM патчкорд, 630 нм, тип P, 630-HP, 900 мкм, 1 м, FC/APC.
SMPC-630-P-S63-30-05-FP Оптический SM патчкорд, 630 нм, тип P, 630-HP, 3 мм, 0,5 м, FC/PC.
SMPC-630-P-S63-90-20-FP Оптический SM патчкорд, 630 нм, тип P, 630-HP, 900 мкм, 2 м, FC/PC.
SMPC-630-P-S63-30-15-FA Оптический SM патчкорд, 630 нм, тип P, 630-HP, 3 мм, 1,5 м, FC/APC.
SMPC-630-P-XXX-XX-XX-XX Оптический SM патчкорд, 630 нм, тип P, (Требуется указать параметры при заказе).
