FM-13 - одномодовые волоконно-оптические зеркала

  • Длина волны 1310 ± 30 нм.
  • Поляризационные потери, PDL 0,10 дБ.
  • Вносимые потери 0,6 дБ (45°) и 0,7 дБ (90°).
  • Угол поворота Фарадея 45° или 90°.
Производитель:  DK PHOTONICS
Узнать цену

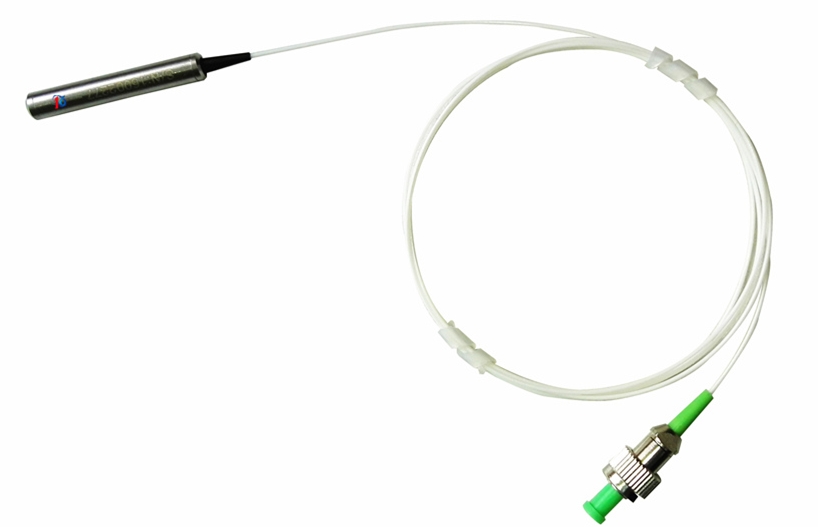

Одномодовое волоконно-оптическое зеркало – это пассивный оптический компонент, предназначенный для отражения света, распространяющегося по одномодовому оптическому волокну. Зеркало обеспечивает эффективное отражение оптического сигнала, минимизируя при этом вносимые потери и обратные отражения. Эти зеркала широко используются в различных волоконно-оптических системах для формирования оптических резонаторов, управления световыми потоками и реализации оптических функций. Зеркала обеспечивают высокую стабильность и надежность работы в широком спектре применений.

Особенности:

  • Высокое отражение.
  • Низкие вносимые потери.
  • Компактный размер.
  • Высокая стабильность.

Параметр Значение Единица измерения
Центральная длина волны
1310 ± 30 нм
Вносимые потери
0,6 (45°) и 0,7 (90°) дБ
Угол поворота Фарадея (однократное прохождение)
45 или 90 °
Допустимое отклонение угла вращения
± 1 °
Поляризационные потери, PDL
0,10 дБ
Макс. оптическая мощность
500 мВт
Тип волокна
SMF-28e
Рабочая температура
от - 5 до + 50 °C
Температура хранения
от - 40 до + 85 °C

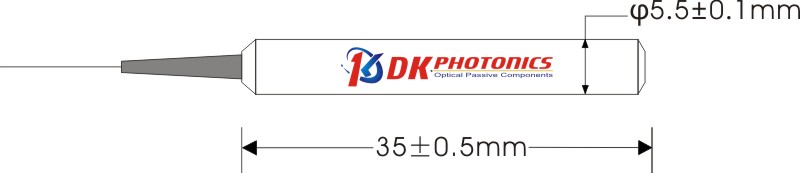

Габариты
Ø5,5 x L35  мм

  • EDFA.
  • DWDM системы.
  • Кабельное телевидение CATV.
  • Волоконные лазеры.

Длина волны  Угол вращения Фарадея Габариты Диаметр пигтейла Длина волокна Тип коннектора
13: 1310 нм
XX: другая

45: 45°
90: 90°

 1: Φ5.5×L35
 25: 250 мкм
оголенное волокно
90: 900 мкм
свободное волокно
ХХ: другой
 05: 0,5 м
10: 1,0 м
15: 1,5 м
ХХ: другая 		00: без коннектора
FP: FC/PC
FA: FC/APC
SA: SC/APC
LA: LC/APC
ХХ: другой

Модель Описание
FM-13-XX-XX-XX Одномодовое волоконно-оптическое зеркало. Требуется уточнить параметры.
