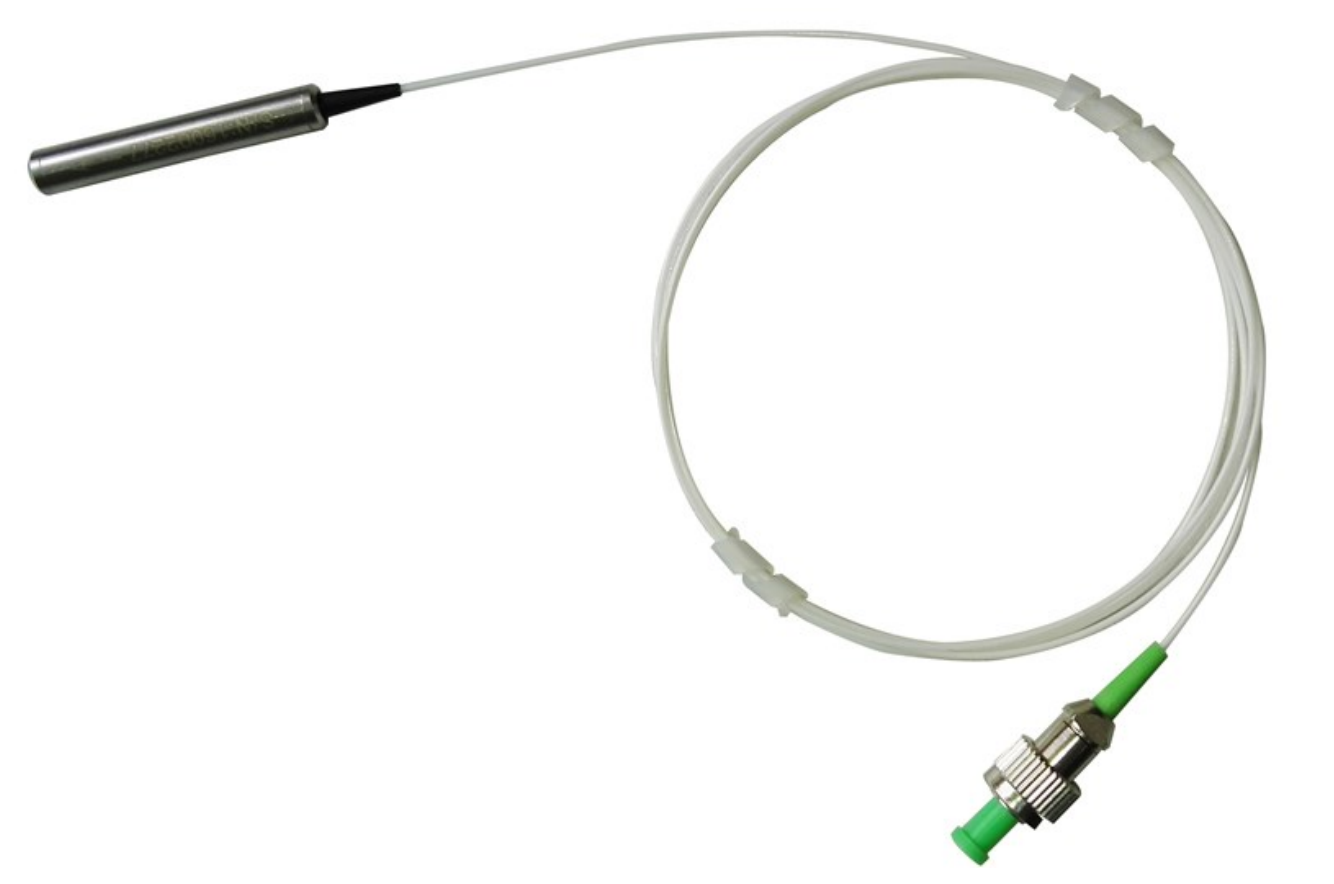

FM-20 - одномодовые волоконно-оптические зеркала

  • Длина волны 2000 ± 30 нм.
  • Поляризационные потери, PDL 0,10 дБ.
  • Вносимые потери 0,9 (ср. 0,6) дБ (45°).
  • Угол поворота Фарадея 45°.
Производитель:  DK PHOTONICS
Узнать цену

Одномодовое волоконно-оптическое зеркало – это пассивный оптический компонент, предназначенный для отражения света, распространяющегося по одномодовому оптическому волокну. Зеркало обеспечивает эффективное отражение оптического сигнала, минимизируя при этом вносимые потери и обратные отражения. Эти зеркала широко используются в различных волоконно-оптических системах для формирования оптических резонаторов, управления световыми потоками и реализации оптических функций. Зеркала обеспечивают высокую стабильность и надежность работы в широком спектре применений.

Особенности:

  • Высокое отражение.
  • Низкие вносимые потери.
  • Компактный размер.
  • Высокая стабильность.

Параметр Значение Единица измерения
Центральная длина волны
2000 ± 30 нм
Вносимые потери
0,9 (ср. 0,6) (45°) дБ
Угол поворота Фарадея (однократное прохождение)
45 °
Допустимое отклонение угла вращения
± 2 °
Поляризационные потери, PDL
0,10 дБ
Макс. оптическая мощность
500 мВт
Тип волокна
SMF-28e (по умолчанию) или SM1950
Рабочая температура
от - 5 до + 70 °C
Температура хранения
от - 40 до + 85 °C
Габариты
Ø5,5 x L35  мм

  • EDFA.
  • DWDM системы.
  • Кабельное телевидение CATV.
  • Волоконные лазеры.

Длина волны  Угол вращения Фарадея Габариты  Тип волокна Диаметр пигтейла Длина волокна Тип коннектора
20: 2000 нм
XX: другая

45: 45°

 1: Φ5.5×L35
 S28: SMF-28e
S19: SM1950 		25: 250 мкм
оголенное волокно
90: 900 мкм
свободное волокно
ХХ: другой
 05: 0,5 м
10: 1,0 м
15: 1,5 м
ХХ: другая 		00: без коннектора
FP: FC/PC
FA: FC/APC
ХХ: другой

Модель Описание
FM-20-XX-XX-XX Одномодовое волоконно-оптическое зеркало. Требуется уточнить параметры.
