ILFR-64 - вращатель Фарадея
- Длина волны 1064 ± 5 нм.
- Угол вращения Фарадея 45°, 90°.
- Вносимые потери ≤ 3,2 дБ.
- Максимальная оптическая мощность 150 мВт.
Вращатель Фарадея представляет собой пластинку из оптически неактивного кристалла, помещённую в постоянное магнитное поле. При прохождении линейно поляризованного света через такую пластинку вдоль силовых линий магнитного поля наблюдается эффект Фарадея: плоскость поляризации света поворачивается на угол, пропорциональный напряжённости магнитного поля и толщине пластинки.

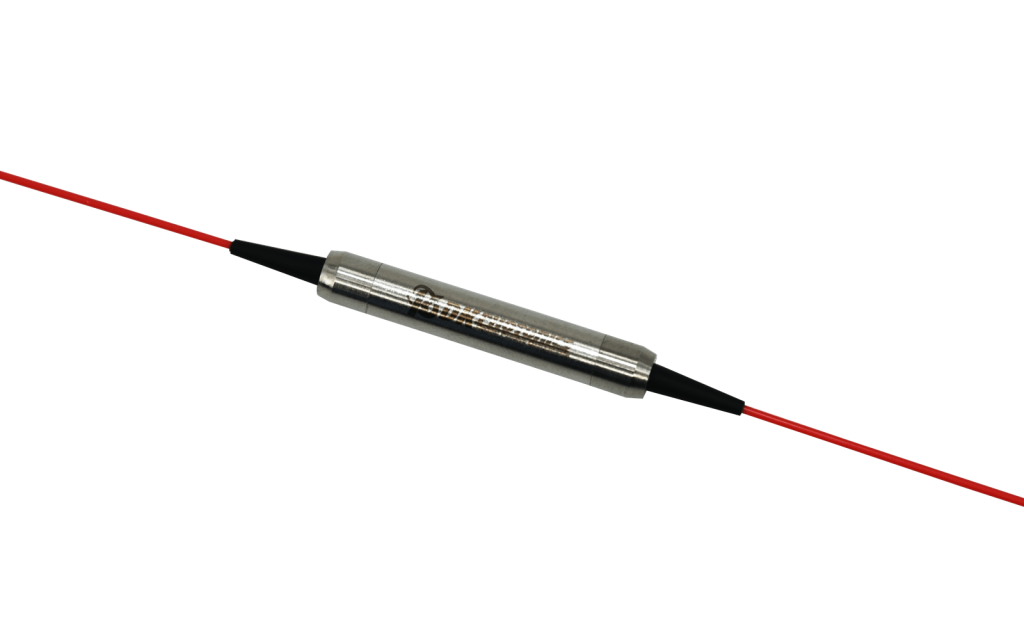

Встраиваемый вращатель Фарадея ILFR-64 характеризуется низкими вносимыми потерями, высоким обратным отражением, высоким коэффициентом погасания, а также превосходной стабильностью и надежностью в неблагоприятных условиях. Он имеет волокно на входе и волокно на выходе. Идеален для волоконных усилителей с поддержанием поляризации, волоконных лазеров, а также высокоскоростных систем связи и измерительных приборов.
- Низкие вносимые потери.
- Отличная стабильность и надежность.
- Высокая допустимая мощность.
| Параметр | Значение | Единица измерения |
|---|---|---|
|
Центральная длина волны
|
1064 ± 5 | нм |
|
Угол вращения Фарадея
|
45, 90 | ° |
| Допуск угла вращения | ± 3,0 | |
|
Вносимые потери
|
≤1,7 (45°), ≤3,2 (90°) | дБ |
|
Мин. обратные потери
|
≥50/50 | дБ |
| Мин. коэффициент экстинкции | 20 | дБ |
|
Макс. оптическая мощность
|
150 | мВт |
|
Тип волокна
|
1: PM980-XP→PM980-XP | |
| 2: 1060-XP→PM980-XP | ||
| 3: 1060-XP→1060-XP | ||
|
Рабочая температура
|
от - 5 до + 70 | °C |
|
Температура хранения
|
от - 40 до + 85 | °C |
|
Габариты
|
Ø5,5 x 35 | мм |
- Волоконные лазеры.
- Волоконные усилители.
- Средства связи.
| Длина волны | Отражательная способность | Тип волокна | Диаметр волокна | Длина волокна | Тип коннектора |
|---|---|---|---|---|---|
|
64: 1064 нм XX: другая |
45: 45% |
1: PM→PM 2: SM→PM 3: SM→SM Х: другие |
25: 250 мкм оголенное волокно 90: 900 мкм свободное волокно ХХ: другой |
05: 0,5 м 10: 1,0 м 15: 1,5 м ХХ: другая |
00: без коннектора FP: FC/PC FA: FC/APC ХХ: другой |
| Модель | Описание | |
|---|---|---|
| ILFR-64-XX-XX-XX | Вращатель Фарадея. Требуется уточнить параметры. |
