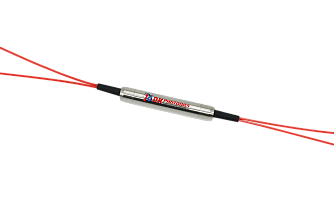

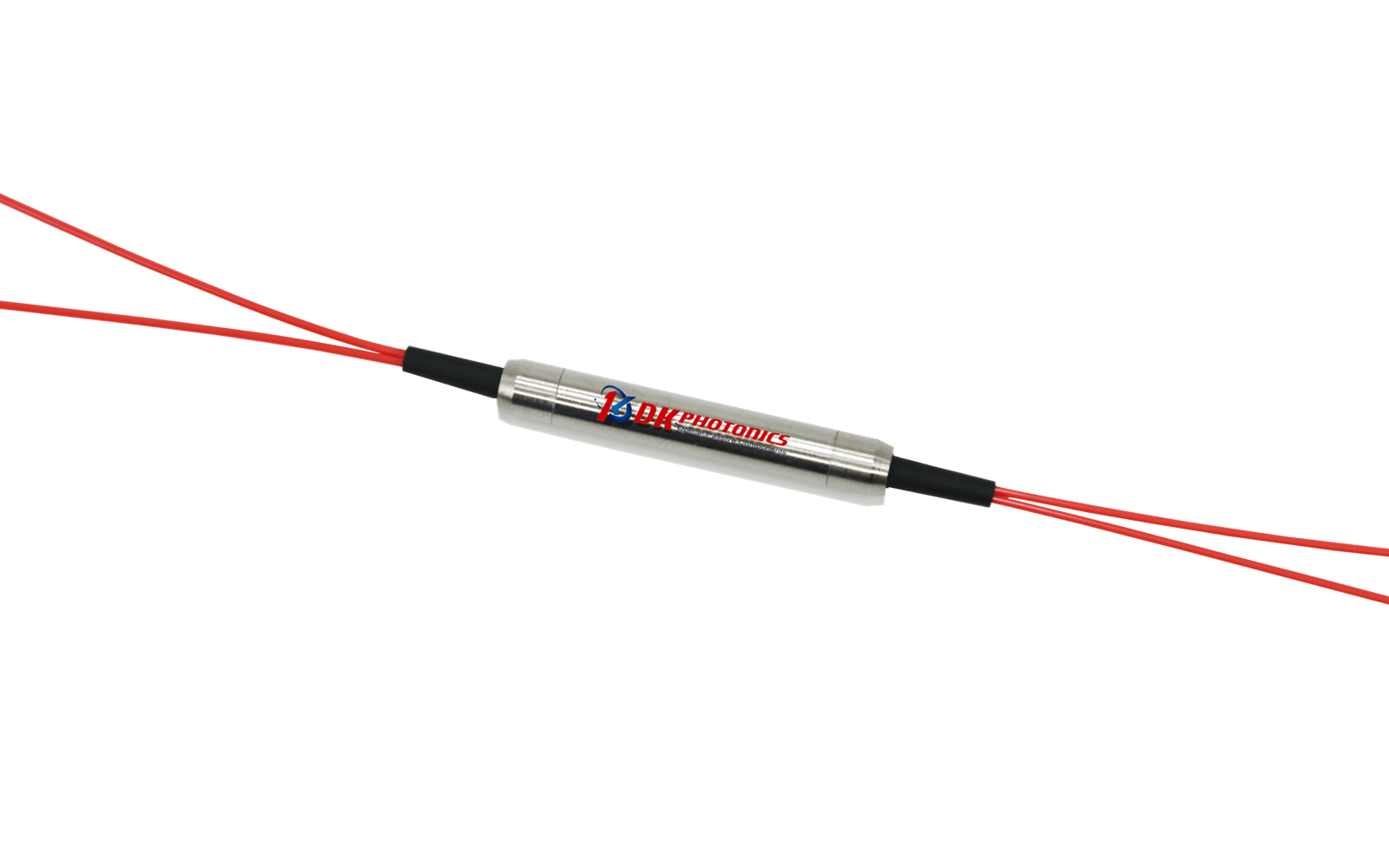

PMWTIH-5057 - 2050/1570 нм PM оптический WDM с tap делителем и изолятором
2050/1570 нм PM оптический WDM с tap делителем и изолятором серии PMWTIH-5057
- Центральная длина волны сигнала 2050 нм
- Макс. вносимые потери 1,0 дБ
- Мин. изоляция 35 дБ
- Коэффициенты деления от 1 до 50%
- Макс. допустимая оптическая мощность до 10 Вт
- Тип волокна PM1950 / PM1550-XP (или по запросу)
Производитель: DK PHOTONICS
| Параметр |
Значение |
Ед. измерения |
||
|---|---|---|---|---|
| Конфигурация |
Одноступенчатый |
Двухступенчатый | - | |
| Центральная длина волны сигнала | 2050 | нм | ||
| Макс. избыточные потери сигнала |
2,0 |
2,3 | дБ | |
| Коэффициент деления | 1 - 50 | % | ||
| Мин. изоляция сигнала (изолятор) |
16 |
35 | дБ | |
|
Мин. изоляция (WDM) |
25 (сигнал), 12 (накачка) | дБ | ||
| Диапазон длин волн накачки | 1520 - 1590 | нм | ||
|
Макс. вносимые потери (Pump to Common) |
1,0 | дБ | ||
| Коэффициент экстинкции | 20 (обе оси рабочие), 22 (быстрая ось блокирована) | дБ | ||
| Мин. обратные потери | 50 | дБ | ||
| Макс. допустимая оптическая мощность |
0.5, 2, 3, 10 |
Вт | ||
| Макс. пиковая мощность для импульсных | 1, 5, 10 | кВт | ||
| Тип волокна |
PM1950 / PM1550(или по запросу) |
- | ||
| Рабочий диапазон длин волн | -5 ~ +70 | С | ||
| Температура хранения |
-40 ~ +85 |
С | ||
| Габариты |
Ø5.5 x 38 (<5 Вт), 60 x 12 x 8(>5 Вт) |
мм | ||
- Волоконные лазеры
- Волоконные усилители
- Волоконные датчики
- Телекоммуникации
- НИОКР
