PMISO - PM оптоволоконные изоляторы 1480 нм
Серия оптоволоконных изоляторов с сохранением поляризации PMISO-PM с длиной волны 1480 нм.
- Длина волны: 1480 нм.
- Высокая изоляция: 58 дБ.
- Низкие вносимые потери: ≤ 0,55 дБ.
- Высокий коэффициент экстинкции: ≥ 22 дБ.
Производитель: DK PHOTONICS

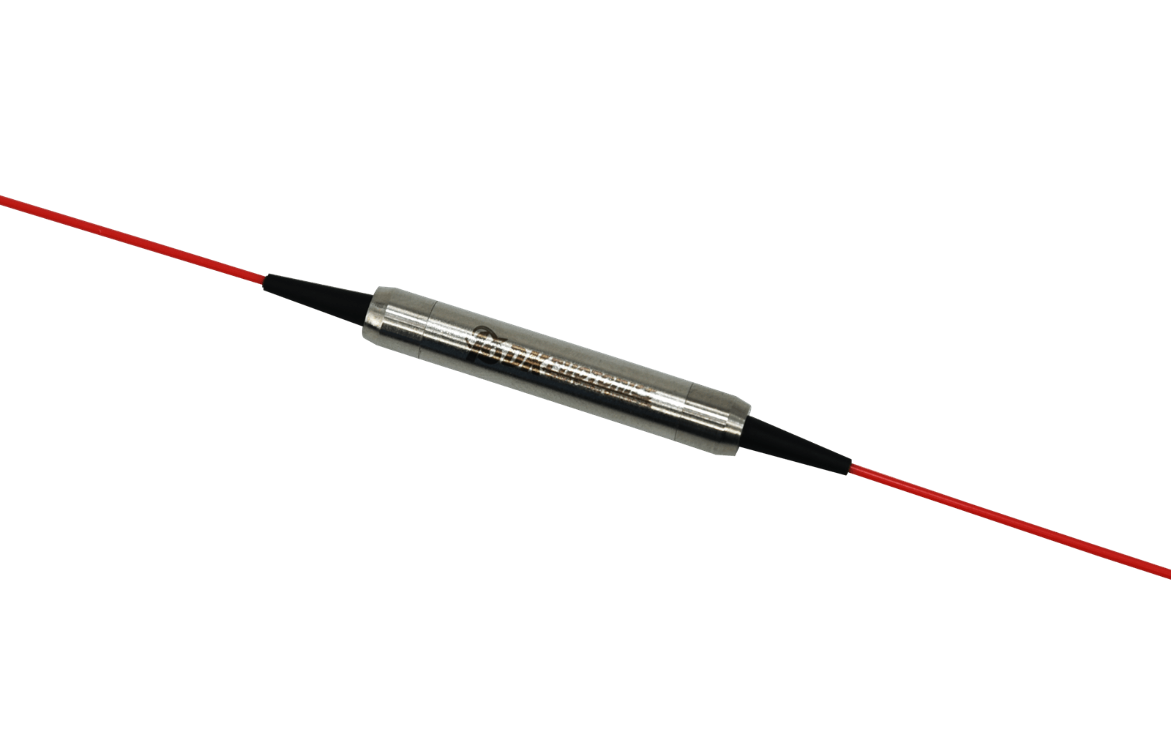

Оптоволоконные изоляторы с сохранением поляризации серии PMISO-PM с длиной волны 1480 нм представляет собой двухпортовое микрооптическое устройство, изготовленное из волокна PM Панда. Изолятор PM отличается низкими вносимыми потерями, высокой изоляцией, высоким коэффициентом затухания, а также высокой надежностью и стабильностью. Оптоволоконный изолятор PMISO-PM Panda широко используется в системах усиления, волоконно-оптических системах и волоконных лазерах.
Особенности:
- Низкие вносимые потери.
- Высокая степень изоляции.
- Экономичность.
- Отличная устойчивость к внешним потерям.
- Высокая надежность.
| Параметр | Одноступенчатый |
Двухступенчатый |
Единица измерения | ||
|---|---|---|---|---|---|
| Длина волны |
1480 |
нм | |||
| Уровень | P | A | P | A | - |
| Ширина спектра |
± 20 |
нм | |||
| Минимальная изоляция | 28 | 26 | 48 | 45 | дБ |
| Пиковая изоляция | 42 | 40 | 58 | 55 | дБ |
| Типичные вносимые потери | 0,4 | 0,5 | 0,5 | 0,6 | дБ |
| Максимальные вносимые потери | 0,55 | 0,65 | 0,65 | 0,8 | дБ |
| Коэффициент экстинкции (тип B) | ≥ 20 |
≥ 18 |
≥ 20 |
≥ 18 |
дБ |
|
Коэффициент экстинкции (тип F) |
≥ 22 |
≥ 20 |
≥ 22 |
≥ 20 |
дБ |
| Минимальные обратные потери |
≥ 50/50 |
дБ | |||
| Максимальная оптическая мощность |
0.3, 1, 2, 5, 10 |
Вт | |||
| Тип волокна |
PM1550-XP |
- | |||
| Температура хранения |
от -40 до +85 |
°С | |||
| Рабочая температура |
от -5 до +70 |
°С | |||
| Габаритные размеры |
Ø5,5 x 35 (< 5 Вт), 65 х 12 х 9 (> 5 Вт) |
мм | |||
- Волоконно-оптические усилители.
- Волоконные датчики.
- Волоконно-оптические лазеры.
- Коммуникации.
PMISO - PM оптоволоконные изоляторы 1480 нм 943.09(Kб)
|
1 |
2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|
|
Тип |
Длина волны | Уровень | Мощность | Выравнивание осей | Волоконный выход | Длина оптоволокна | Коннектор |
|
IS: Одноступенчатый |
14: 1480 нм |
P: P A: A
|
L: ≤ 0,3 Вт 1: 1 Вт 3: 3 Вт 5: 5 Вт 10: 10 Вт |
B: Обе оси работают F: Быстрая ось блокирована
|
25: 250 мкм 90: 900 мкм |
08: 0,8 м 10: 1 м ХХ: Другая |
00: без коннекторов FP: FC/PC FA: FC/APC XX: Другой |
| Модель | Описание | |
|---|---|---|
| PMISO-1-2-3-4-5-6-7-8 | Оптический изолятор с сохранением поляризации. Длина волны: 1480 нм (требуется указать параметры). |
