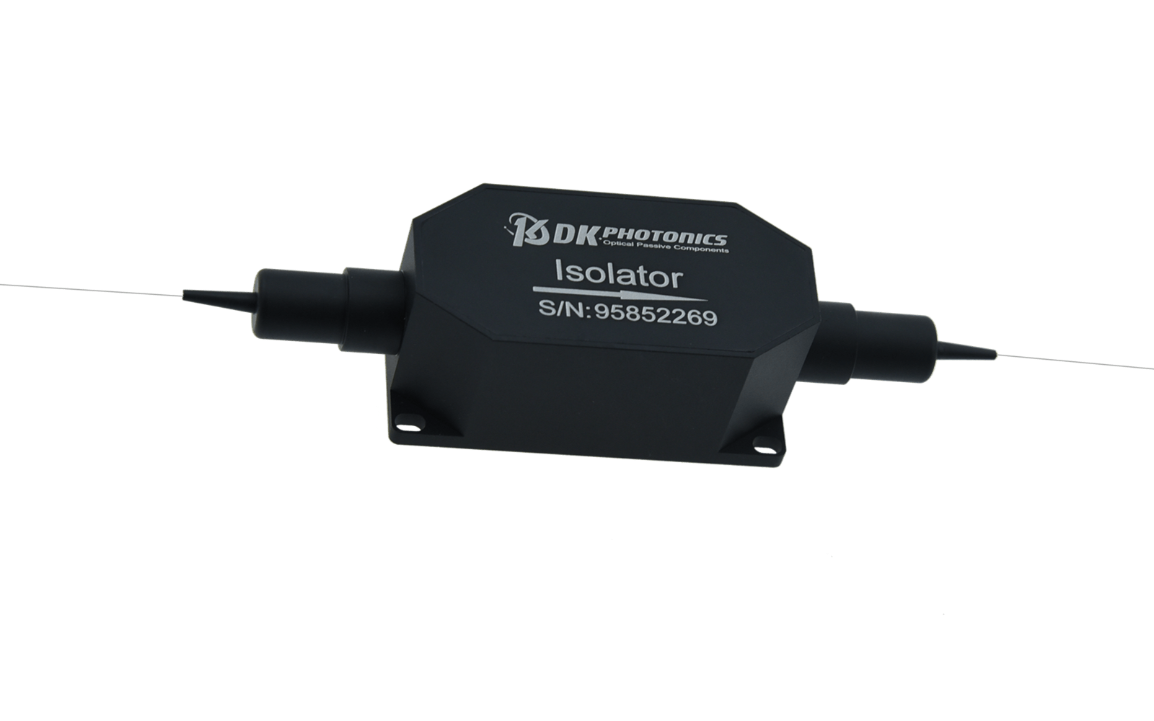

PMISO-780 - TGG PM оптоволоконный изолятор 780 нм
Серия оптоволоконных изоляторов PMISO-TGG PM с длиной волны 780 нм.
- Длина волны: 780 нм.
- Низкие вносимые потери: ≤ 1,5 дБ.
- Высокая изоляция: ≥ 30 дБ.
- Коэффициент экстинкции: ≥ 20 дБ.
Производитель: DK PHOTONICS
Серия оптоволоконных изоляторов PMISO-TGG PM с длиной волны 780 нм обладает низкими вносимыми потерями, высокой изоляцией, высокими обратными потерями, отличной стабильностью, устойчивостью к внешним воздействиям и надежностью. Оптоволоконные изоляторы широко используются в лазерах, передатчиках и другом волоконно-оптическом оборудовании для подавления обратного отражения и рассеивания.
Особенности:
- Низкие вносимые потери.
- Высокая степень изоляции.
- Экономичность.
- Отличная устойчивость к внешним потерям.
- Высокая надежность.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Центральная длина волны | 780 | нм |
| Рабочий диапазон длин волн | +/- 10 | нм |
| Пиковая изоляция | 30 | дБ |
| Минимальная изоляция | 25 | дБ |
| Вносимые потери (тип.) | 1,0 | дБ |
|
Вносимые потери (макс.) |
1,5 | дБ |
| Коэффициент экстинкции (мин.) | 18 (тип B), 20 (тип F) | дБ |
| Обратные потери | > 45 | дБ |
| Максимальная оптическая мощность (CW) |
0.5,1, 2, 5 |
Вт |
|
Максимальная пиковая мощность (для импульсов) |
1, 5, 10 | кВт |
| Тип волокна |
PM780-HP (другие по запросу) |
- |
| Рабочая температура | 0 ~ +70 | С |
| Температура хранения | -40 ~ +85 | С |
| Габариты | 58 х 28 х 26 | мм |
- Тип B: Обе оси работают, Тип F: Быстрая ось заблокирована, по умолчанию используется тип B, если нет запроса.
- Волоконно-оптические усилители.
- Тестирования и измерения.
- Волоконно-оптические лазеры.
- Коммуникации.
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|
| Длина волны | Оптическая мощность | Режим работы | Тип волокна | Волоконный выход | Длина оптоволокна | Коннектор |
|
78: 780 нм |
L: ≤ 0,5 Вт 1: 1 Вт 3: 3 Вт 5: 5 Вт
|
С: Непрерывный P: Импульсный |
P78: PM780-HP |
25: 250 мкм 90: 900 мкм |
10: 1 м ХХ: Другая |
00: без коннекторов FP: FC/PC FA: FC/APC XX: Другой |
| Модель | Описание | |
|---|---|---|
| PMISO-1-2-3-4-5-6-7 |
TGG оптический изолятор с сохранением поляризации. Длина волны: 780 нм (требуется указать параметры). |
