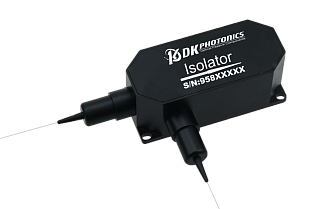

PMDSISO - TGG PM двухступенчатый изолятор 780-1100 нм
Серия оптоволоконных двуступенчатых изоляторов PMISO-TGG PM с диапазоном длин волн 780-1100 нм.
- Длины волн: 780, 808, 850, 930, 980, 1030, 1064, 1080 +/- 10 нм.
- Низкие вносимые потери: ≤ 1,5 дБ.
- Высокая изоляция: ≥ 55 дБ.
- Коэффициент экстинкции: ≥ 20 дБ.
Производитель: DK PHOTONICS
Серия оптоволоконных двуступенчатых изоляторов PMISO-TGG PM с диапазоном рабочих длин волн 780-1100 нм обладает низкими вносимыми потерями, высокой изоляцией, высокими обратными потерями, отличной стабильностью, устойчивостью к внешним воздействиям и надежностью. Оптоволоконные изоляторы широко используются в лазерах, передатчиках и другом волоконно-оптическом оборудовании для подавления обратного отражения и рассеивания.
Особенности:
- Низкие вносимые потери.
- Высокая степень изоляции.
- Экономичность.
- Отличная устойчивость к внешним потерям.
- Высокая надежность.
| Параметр |
Значение |
Ед. измерения | |||
|---|---|---|---|---|---|
| Центральная длина волны | 780, 808, 850, 930 | 980 | 1030 | 1064, 1080 | нм |
| Рабочий диапазон длин волн |
+/- 10 |
нм | |||
| Пиковая изоляция | 50 | 55 | 55 | 55 | дБ |
| Минимальная изоляция | 40 | 40 | 40 | 40 | дБ |
| Вносимые потери (тип.) | 1,0 | 0,8 | 0,6 | 0,8 | дБ |
|
Вносимые потери (макс.) |
1,5 | 1,2 | 1,2 | 1,2 | дБ |
| Коэффициент экстинкции (мин.) |
18 (тип B), 20 (тип F) |
дБ | |||
| Обратные потери |
45 |
дБ | |||
| Максимальная оптическая мощность (CW) |
0.5,1, 2, 5, 10 |
Вт | |||
|
Максимальная пиковая мощность (для импульсов) |
1, 5, 10 |
кВт | |||
| Тип волокна |
PM780-HP (другие по запросу) |
PM980-XP, PM1060L (другие по запросу) |
- | ||
| Рабочая температура |
0 ~ +70 |
С | |||
| Температура хранения |
-40 ~ +85 |
С | |||
- Тип B: Обе оси работают, Тип F: Быстрая ось заблокирована, по умолчанию используется тип B, если нет запроса.
- Волоконно-оптические усилители.
- Тестирования и измерения.
- Волоконно-оптические лазеры.
- Коммуникации.
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|---|---|---|---|---|---|---|
| Длина волны | Оптическая мощность | Режим работы | Тип волокна | Волоконный выход | Длина оптоволокна | Коннектор |
|
78: 780 нм 85: 850 нм 808: 808 нм 98: 980 нм 30:1030 нм 64: 1064 нм 80: 1080 нм |
L: ≤ 0,5 Вт 1: 1 Вт 3: 3 Вт 5: 5 Вт 10: 10 Вт
|
С: Непрерывный P: Импульсный |
P78: PM780-HP |
25: 250 мкм 90: 900 мкм |
10: 1 м ХХ: Другая |
00: без коннекторов FP: FC/PC FA: FC/APC LP: LC/PC LA: LC/APC XX: Другой |
| Модель | Описание | |
|---|---|---|
| PMDSISO-B/F-1-2-3-4-5-6-7 | TGG оптический двуступенчатый изолятор с сохранением поляризации (требуется указать параметры). |
