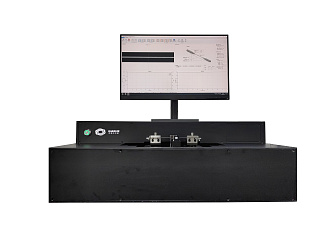

XQ7190 - станция вытяжки тейперов
XQ7190 - станция для вытяжки тейперов. Нагрев осуществляется специальным графитовым нагревательным элементом. Подходит для вытяжки тейперов из волокон и стержней с низкой температурой плавления.
- Диаметр ОВ 80 - 1500 мкм.
- Нагрев производится графитовым элементом.
- Диапазон температур нагрева 30 - 2500 °С.
- Диаметр используемых графитовых элементов: 0,25 мм/0,6 мм/1,6 мм.
- В качестве защитного газа используется аргон.
- Водяная система охлаждения.
Производитель: OSCOM
В основе работы системы вытяжки тейперов серии XQ7190 лежит использование специального графитового нагревательного элемента. Именно это позволяет использовать устройство для работы с оптическими волокнами с низкой температурой плавления, специальными ОВ, кварцевыми капиллярами и стержнями.
Следует иметь в виду, что станция требует использования защитного газа - аргона и имеет водяную систему охлаждения.
Ключевые особенности:
- Возможность работы с волокнами с низкой температурой плавления.
- Нагрев осуществляется специальным графитовым элементом.
- Система визуализации измеряет положение волокна.
- Возможность установки держателей и графитовых элементов различного диаметра.
- Наличие системы автоматического анализа диаметра тейпера.
| Параметр | Значение | Ед. измерения |
|---|---|---|
| Метод нагрева | Графитовый элемент |
|
|
Диапазон вытягивания |
50 - 200 / 50 - 600 | мм |
| Скорость вытягивания | 0 - 1000 | мкм/с |
| Точность позиционирования | 0,1 | мкм |
| Диаметр ОВ | 80 - 1500 | мкм |
|
Диаметр графитовых элементов |
0,25/0,6/1,6 | мм |
| Диапазон температур нагрева | 30 - 2500 | °С |
| Защитный газ | Аргон |
|
| Система охлаждения | Водяная |
|
| Размер поля наблюдения CCD камеры |
3,5 х 2,6 *Возможны другие характеристики по запросу |
мм2 |
| Система визуализации | С одним объективом | |
| Система анализа | Автоматическое сканирование в направлении оси Z | |
| Разрешение сканирования |
±3 |
мкм |
| Система измерений | Автоматическая | |
| Режим вытяжки тейперов | В одном направлении/в двух направлениях | |
| Максимальное натяжение | 49 | Н |
| Рабочий диапазон температур | 23±3 | °С |
| Влажность | 50 - 70 | % |
| Питание |
AC 100~240 В
50-60 Гц
5 А |
|
| Габариты (Д х Ш х В) | 850 х 550 х 280 / 1300 х 550 х 280 | мм3 |
| Масса | 60/80 | кг |
- Вытяжка тейперов.
- Производство объединителей накачки (комбайнеров).
- Проведение исследований в области волоконной оптики.
XQ7190 - станция вытяжки тейперов 339.2(Kб)
