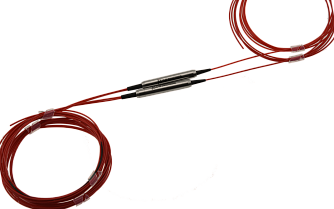

PM-WDM-2000/1570 - WDM фильтры с сохранением поляризации
- Мультиплексирование по длинам волн 2000/1570 нм
- WDM-фильтр с сохранением поляризации
- Низкие вносимые потери < 1 дБ
- Высокие возвратные потери > 50 дБ
- Коэффициент экстинкции > 20 дБ
- Тип волокна PM1550 для порта reflect
- Тип волокна PM1950 (или другое по запросу) для других портов
Производитель: DK PHOTONICS
| Параметр | Значение | Ед. измерения | ||
|---|---|---|---|---|
| Длина волны передачи | 1900-2050 | нм | ||
|
Изоляция (@23 ℃)
|
> 25 (ср. 30) | дБ | ||
|
Вносимые потери (@23 ℃)
|
< 1,2 (ср. 0,8) |
дБ |
||
|
Коэффициент экстинкции (@23 ℃)
|
< 20 | дБ | ||
|
Длина волны отражения
|
1520-1590 | нм | ||
|
Вносимые потери (@23 ℃)
|
< 1 | дБ | ||
|
Изоляция (@23 ℃)
|
> 12 (ср. 15) | дБ | ||
|
Коэффициент экстинкции (@23 ℃)
|
< 20 | дБ | ||
|
Возвратные потери
|
> 50 |
дБ | ||
|
Оптическая мощность
|
0,3, 0,7, 1, 2, 3, 5 | Вт | ||
|
Макс. пиковая мощность
|
1, 5, 10 | кВт | ||
|
Температурная стабильность
|
0,005 (-5 ℃..+70 ℃) |
дБ/℃ | ||
|
Тип оптического волокна
|
PM1950 (или другое по запросу) для портов common и pass, PM1550 для порта reflect |
|||
|
Рабочая температура
|
-5..+70 | ℃ | ||
|
Температура хранения
|
-40..+85 | ℃ | ||
|

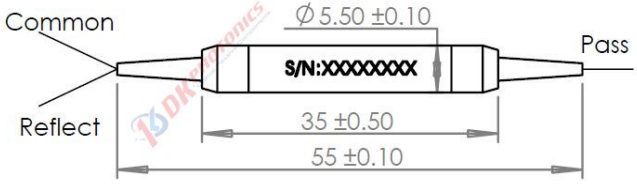

Размеры
|
Ø5,5 x 35 (< 5 Вт) 60 x 12 x 8 ( > 5 Вт) |
мм | ||
- Волоконный усилитель с сохранением поляризации.
- Волоконные лазеры.
- Волоконные датчики.
- Мониторинг в когерентных системах.
- Связь.
