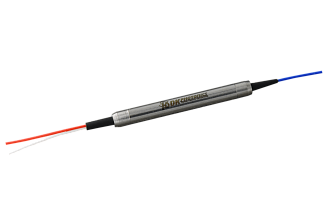

PM-WDM-980/1550 - WDM фильтры с сохранением поляризации
- Мультиплексирование по длинам волн 980/1550 нм
- WDM-фильтр с сохранением поляризации
- Низкие вносимые потери < 0,8 дБ
- Высокие возвратные потери > 50 дБ
- Коэффициент экстинкции > 20 дБ
- Тип волокна PM1550-XP для порта с длиной волны 1550 нм; PM980-XP PANDA для других портов
Производитель: DK PHOTONICS
| Параметр | Значение | Ед. измерения | ||
|---|---|---|---|---|
| T1550/R980 | T980/R1550 | |||
|
Длина волны передачи
|
1520-1580 | 960-990 | нм | |
|
Длина волны отражения
|
960-990 | 1520-1580 | нм | |
|
Макс. вносимые потери (@23 ℃)
|
|
|||
|
Передачи
|
0,8 | дБ | ||
|
Отражения
|
0,5 | дБ | ||
|
Мин. изоляция (@23 ℃)
|
|
|||
|
Передачи
|
25 | дБ | ||
|
Отражения
|
12 | дБ | ||
|
Коэффициент экстинкции (@23 ℃)
|
> 20 | дБ | ||
|
Плоскостность канала
|
> 0,3 | дБ | ||
|
Возвратные потери
|
> 50 | дБ | ||
|
Коммутируемая мощность
|
0,3, 0,7, 1, 2, 3, 5, 10 | Вт | ||
|
Максимальная растягивающая нагрузка
|
5 | Н | ||
|
Тип оптического волокна
|
PM1550-XP для порта с длиной волны 1550 нм; PM980-XP PANDA для др. портов |
|||
|
Рабочая температура
|
-5..+70 | ℃ | ||
|
Температура хранения
|
-40..+85 | ℃ | ||
|
Размеры
|
Ø5,5 x 35 | мм | ||
- Волоконный усилитель с сохранением поляризации.
- Волоконные лазеры.
- Волоконные датчики.
- Мониторинг в когерентных системах.
- Связь.
