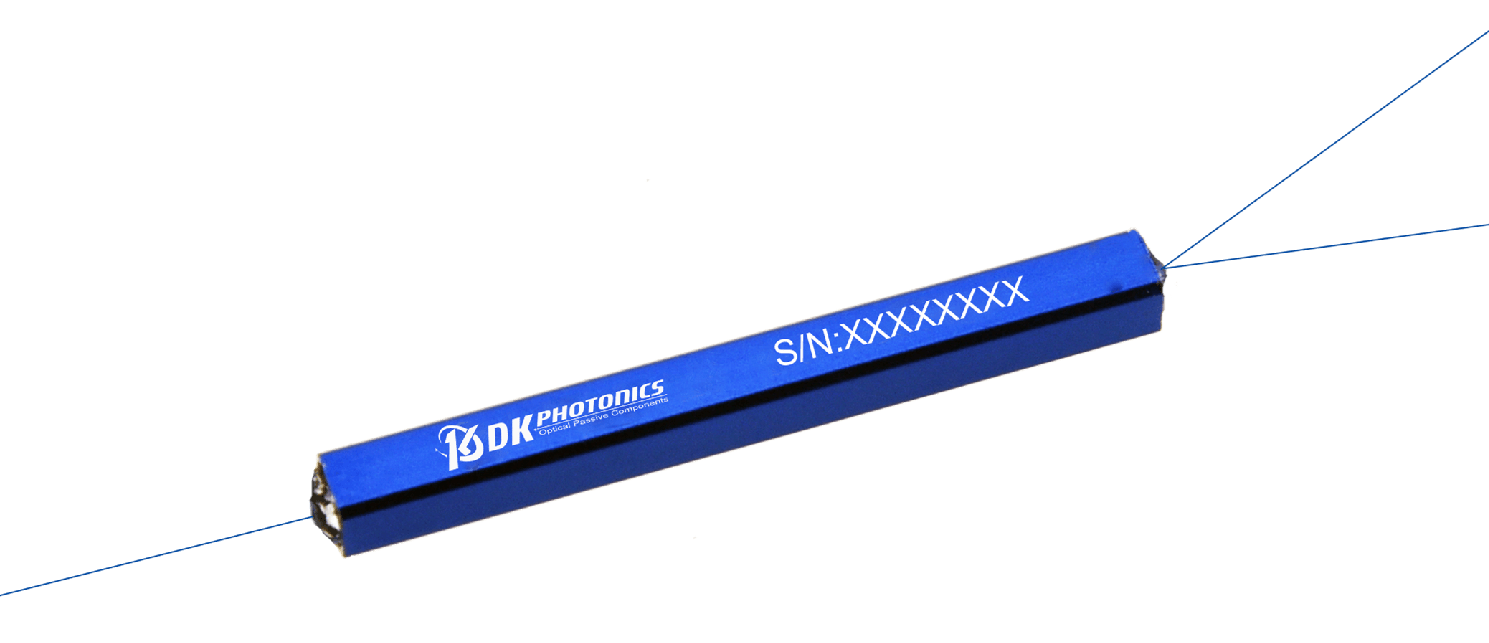

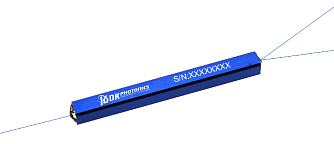

HPPMFBTC-13/57 - высокомощные сплавные разветвители 1x2(2x2)

HPPMFBTC-13/57 - серия высокомощных сплавных разветвителей с сохранением поляризации.
  • Длина волны 1310,1550,1570 +/- 15 нм.
  • Коэффициенты деления от 1/99 до 50/50.
  • Конфигурация 1x2, 2x2.
  • Вносимые потери < 0,10 дБ.
  • Максимальная оптическая мощность до 50 Вт.
Производитель:  DK PHOTONICS

Высокомощные сплавные разветвители серии HPPMFBTC-13/57 созданы на основе волокна с сохранением поляризации с использованием уникальной технологии сварки. Они обладают низкими потерями, компактными размерами и высоким коэффициентом поляризационной экстинкции. Конфигурация может быть выбрана в соответствии с требованиями заказчика. Данные компоненты широко применяется в высокомощных волоконных лазерах и усилителях.

Разветвители HPPMFBTC-13/57 могут быть использованы для деления линейно поляризованного света высокой мощности на два пучка без искажения состояния поляризации (SOP). Доступны конфигурации с блокировкой как по медленной, так и по быстрой оси. Также возможно изготовление разветвителей по индивидуальному заказу.

Особенности:
  • Низкие вносимые потери.
  • Высокий коэффициент экстинкции.
  • Компактный корпус.
  • Конфигурации с блокировкой по быстрой и медленной оси.
  • Высокая стабильность и надежность.

Параметр
Значение
Ед. измерения
Тип P -
Конфигурация 1x2 или 2x2
-
Центральная длина волны
1310 / 1550 / 1570 (другие по запросу) нм
Рабочая полоса пропускания
±15
нм
Коэффициент деления 1 - 50
%
Избыточные потери (тип.)
0,10 дБ
Избыточные потери (макс.)
0,20 дБ
Вносимые потери (макс.)
Зависит от коэффициента деления -
Коэффициент экстинкции ≥ 18
дБ
Обратные потери
≥ 50
дБ
Направленность ≥ 55 дБ
Максимальная оптическая мощность (CW)
10 / 20 / 30
Вт
Тип волокна
PM1550, PM-GDF-1550
-
Рабочий диапазон температур
-20 ~ +75 С
Температура хранения
-40 ~ +85 С

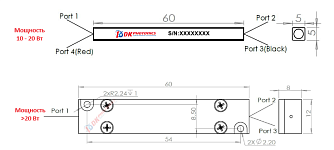

Габариты
60x5x5 (10~20 Вт)
60x12x8 (30 Вт)
мм

  1. Приведенные характеристики соответствуют разветвителю без коннекторов и без блокировки по оси и измерены на центральной длине волны при комнатной температуре. Коэффициент экстинкции тестируется по медленной оси.
  2. Коэффициент экстинкции (ER) в таблице соответствует коэффициенту деления более 10%. Если коэффициент деления менее 10%, то ER будет на 2 дБ ниже. Менее 5% - ER не учитывается.
  3. Для разветвителей с коннекторами, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже, ER будет на 2 дБ ниже. Мощность, передаваемая через коннектор, не превышает 2 Вт. По умолчанию ключ коннектора выставлен по медленной оси.
  4. Для импульсных приложений при заказе необходимо сообщить энергию импульса и пиковую мощность.

  • Волоконные усилители.
  • Волоконные лазеры.
  • Контрольно-измерительные приборы.
  • Когерентное детектирование.
  • Научные исследования.

Тип Конфигурация Длина волны Мощность Коэффициент деления (%) Тип волокна Диаметр пигтейлов Длина волокна Коннекторы
P: P Grade
102: 1x2
202: 2x2
13: 1310 нм
55: 1550 нм
57: 1570 нм
XX: другая
10: 10 Вт
20: 20 Вт
30: 30 Вт
50: 50/50
40: 40/60
30: 30/70
20: 20/80
10: 10/90
05: 5/95
02: 2/98
01: 1/99
XX: другой
P15: PM1550
XXX: другой
25: 250 мкм
90: 900 мкм
XXX: другой
05: 0,5 м
10: 1,0 м
15: 1,5 м
XX: другая
00: без коннекторов
FP: FC/PC
FA: FC/APC
XX: другие
Модель Описание
HPPMFBTC-P-102-55-30-01-P15-25-10-00 Высокомощный оптический разветвитель, PM, 1х2, 1550 нм, 30 Вт, 1/99, PM1550, оголенное волокно (250 мкм), длина волоконных выводов 1 м, без коннекторов
HPPMFBTC-P-X02-XX-XX-XX-XXX-XX-XX-XX Высокомощный оптический разветвитель, PM, 1310 - 1570 нм, (требуется указать параметры)
