PMFBTC-1x3-830 - PM разветвители 1x3 830 нм
PMFBTC-1x3-830 - серия сплавных разветвителей с сохранением поляризации.
- Длина волны 808±10 / 830±10 / 850±10 нм.
- Коэффициенты деления от 5/90/5 до 40/20/40.
- Конфигурация 1x3.
- Вносимые потери ≤1,0 дБ.
- Максимальная оптическая мощность до 5 Вт.
Производитель: DK PHOTONICS
Сплавные разветвители серии PMFBTC-1x3-830 созданы на основе волокна с сохранением поляризации с использованием уникальной технологии сварки. Они обладают низкими потерями, компактными размерами и высоким коэффициентом поляризационной экстинкции. Конфигурация может быть выбрана в соответствии с требованиями заказчика. Данные компоненты широко используются для оптических датчиков и гироскопов. Также возможно изготовление разветвителей по индивидуальному заказу.
Особенности:- Низкие вносимые потери.
- Высокий коэффициент экстинкции.
- Компактный корпус.
- Рабочая медленная или быстрая ось.
- Высокая стабильность и надежность.
| Параметр | Значение | Ед. измерения | |||
|---|---|---|---|---|---|
| Конфигурация | 1х3 | - | |||
| Тип | P | A | - | ||
| Центральная длина волны | 808 / 830 / 850 | нм | |||
| Полоса пропускания | ±10 | нм | |||
| Вносимые потери | Тип. | 0,6 | 0,8 | дБ | |
| Макс. | 0,8 |
1,0 |
|||
|
Коэффициент поляризационной экстинкции |
≥17 |
≥15 |
дБ | ||
|
Направленность |
55 | дБ | |||
| Максимальная оптическая мощность | 0,5 / 2 / 3 / 5 | Вт | |||
|
Максимально допустимая растягивающая нагрузка |
5 | Н | |||
| Тип оптического волокна |
PM780-HP или другое |
- |
|||
| Рабочая температура | -5 ~ +70 |
°С |
|||
| Температура хранения | -40 ~ +85 |
°С |
|||

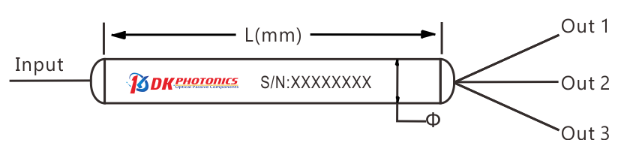

| Размеры |
Ø3,0×60 (оголенное волокно) Ø4,0×60 (0,9 мм свободный буфер) |
мм | |||
- Приведенные характеристики соответствуют разветвителю без коннекторов и без блокировки по оси и измерены на центральной длине волны при комнатной температуре. Коэффициент экстинкции (ER) тестируется по медленной оси.
- Для разветвителей с коннекторами, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже, ER будет на 2 дБ ниже. Мощность, передаваемая через коннектор, не превышает 2 Вт. По умолчанию ключ коннектора выставлен по медленной оси.
- Для высокомощных приложений (более 10 Вт) требуется использовать комплект теплоотводов.
- Для импульсных приложений при заказе необходимо сообщить энергию импульса и пиковую мощность.
Параметры разветвления
| Коэффициент разветвления |
Максимальная точность разветвления, % |
|||
|---|---|---|---|---|
|
Тип |
P grade |
A grade |
||
|
Through Port |
Coupling Port |
Through Port |
Coupling Port |
|
|
40/20/40 |
±5,0 |
±6,0 |
±6,0 |
±7,0 |
|
35/30/35 |
±4,0 |
±5,0 |
±5,0 |
±6,0 |
|
33/33/33 |
±6,0 |
±6,0 |
±8,0 |
±8,0 |
|
30/40/30 |
±4,0 |
±3,0 |
±5,0 |
±4,0 |
|
25/50/25 |
±3,5 |
±2,4 |
±4,0 |
±3,0 |
|
20/60/20 |
±3,3 |
±2,0 |
±3,7 |
±2,5 |
|
15/70/15 |
±3,0 |
±1,8 |
±3,5 |
±2,4 |
|
10/80/10 |
±2,8 |
±1,6 |
±3,2 |
±2,0 |
|
5/90/5 |
±2,5 |
±1,5 |
±3,0 |
±1,8 |
- Волоконно-оптические приборы.
- Волоконные усилители.
- Волоконные датчики.
- Системы когерентного детектирования.
- Научные исследования.
PMFBTC-1x3-830 - PM разветвители 1x3 830 нм 1200.58(Kб)
| Тип | Конфигурация | Длина волны | Мощность | Коэффициент деления | Тип волокна | Диаметр пигтейлов | Длина волокна | Коннекторы |
|---|---|---|---|---|---|---|---|---|
|
P: P Grade A: A Grade |
103: 1x3 |
83: 830 нм 85: 850 нм 808: 808 нм XX: другая |
L: <0,5 Вт 2: 2 Вт 5: 5 Вт 10: 10 Вт |
40/20/40 35/30/35 33/33/33 30/40/30 25/50/25 20/60/20 15/70/15 10/80/10 5/90/5 XX: другой |
0: SM волокно 1: PM волокно типа Panda |
25: 250 мкм (оголенное волокно) 90: 900 мкм (свободный буфер) XXX: другой |
08: 0,8 м 10: 1,0 м XX: другая |
00: без коннекторов FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC XX: другие |
