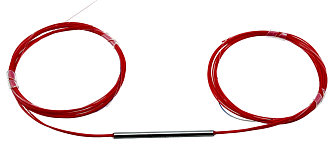

PMFBTC-3x3-1310 - PM разветвители 3x3 1310 нм
PMFBTC-3x3-1310 - серия сплавных разветвителей с сохранением поляризации.
- Длина волны 1310±10 нм.
- Коэффициенты деления от 33/33/33.
- Конфигурация 3x3.
- Вносимые потери ≤1,0 дБ.
- Максимальная оптическая мощность до 5 Вт.
Производитель: DK PHOTONICS
Сплавные разветвители серии PMFBTC-3x3-1310 созданы на основе волокна с сохранением поляризации с использованием уникальной технологии сварки. Они обладают низкими потерями, компактными размерами и высоким коэффициентом поляризационной экстинкции. Конфигурация может быть выбрана в соответствии с требованиями заказчика. Данные компоненты широко используются для оптических датчиков и гироскопов. Также возможно изготовление разветвителей по индивидуальному заказу.
Особенности:- Низкие вносимые потери.
- Высокий коэффициент экстинкции.
- Компактный корпус.
- Рабочая медленная или быстрая ось.
- Высокая стабильность и надежность.
| Параметр | Значение | Ед. измерения | |||
|---|---|---|---|---|---|
| Конфигурация | 3х3 | - | |||
| Коэффициент деления | 33/33/33 | - | |||
| Тип | P | A | - | ||
| Центральная длина волны | 1310 | нм | |||
| Полоса пропускания | ±10 | нм | |||
| Вносимые потери | Тип. | 0,6 | 0,8 | дБ | |
| Макс. |
0,8 |
1,0 |
|||
|
Коэффициент поляризационной экстинкции |
≥17 |
≥15 |
дБ | ||
| Допуск на коэффициент деления (макс.) | ±10 |
±13 |
% | ||
|
Направленность |
50 | дБ | |||
| Максимальная оптическая мощность | 0,5 / 2 / 3 / 5 | Вт | |||
|
Максимально допустимая растягивающая нагрузка |
5 | Н | |||
| Тип оптического волокна |
PM1300 Panda |
- |
|||
| Рабочая температура | -5 ~ +70 |
°С |
|||
| Температура хранения | -40 ~ +85 |
°С |
|||

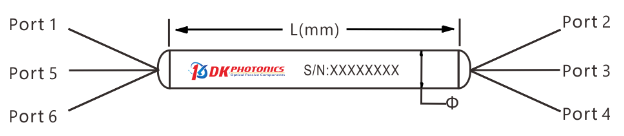

| Размеры |
Ø3,0×54 (оголенное волокно) Ø4,0×60 (0,9 мм свободный буфер) |
мм | |||
- Приведенные характеристики соответствуют разветвителю без коннекторов и без блокировки по оси и измерены на центральной длине волны при комнатной температуре. Коэффициент экстинкции (ER) тестируется по медленной оси.
- Для разветвителей с коннекторами, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже, ER будет на 2 дБ ниже. Мощность, передаваемая через коннектор, не превышает 2 Вт. По умолчанию ключ коннектора выставлен по медленной оси.
- Для высокомощных приложений (более 10 Вт) требуется использовать комплект теплоотводов.
- Для импульсных приложений при заказе необходимо сообщить энергию импульса и пиковую мощность.
- Волоконно-оптические приборы.
- Волоконные усилители.
- Волоконные датчики.
- Системы когерентного детектирования.
- Научные исследования.
| Тип | Конфигурация | Длина волны | Мощность | Диаметр пигтейлов | Длина волокна | Коннекторы |
|---|---|---|---|---|---|---|
|
P: P Grade A: A Grade |
303: 3x3 |
13: 1310 нм XX: другая |
L: <0,5 Вт 2: 2 Вт 5: 5 Вт |
25: 250 мкм (оголенное волокно) 90: 900 мкм (свободный буфер) XXX: другой |
08: 0,8 м 10: 1,0 м XX: другая |
00: без коннекторов FP: FC/PC FA: FC/APC XX: другие |
