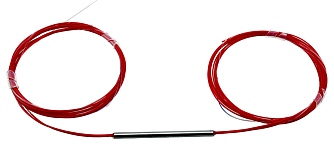

PMFBTC-3x3-830 - PM разветвители 3x3 830 нм

PMFBTC-3x3-830 - серия сплавных разветвителей с сохранением поляризации.
  • Длина волны 808±10 / 830±10 / 850±10 нм.
  • Коэффициенты деления от 33/33/33.
  • Конфигурация 3x3.
  • Вносимые потери ≤1,2 дБ.
  • Максимальная оптическая мощность до 5 Вт.
Производитель:  DK PHOTONICS
Узнать цену

Сплавные разветвители серии PMFBTC-3x3-830 созданы на основе волокна с сохранением поляризации с использованием уникальной технологии сварки. Они обладают низкими потерями, компактными размерами и высоким коэффициентом поляризационной экстинкции. Конфигурация может быть выбрана в соответствии с требованиями заказчика. Данные компоненты широко используются для оптических датчиков и гироскопов. Также возможно изготовление разветвителей по индивидуальному заказу.

Особенности:
  • Низкие вносимые потери.
  • Высокий коэффициент экстинкции.
  • Компактный корпус.
  • Рабочая медленная или быстрая ось.
  • Высокая стабильность и надежность.

Параметр Значение   Ед. измерения
Конфигурация 3х3 -
Коэффициент деления 33/33/33 -
Тип P A -
Центральная длина волны 808 / 830 / 850 нм
Полоса пропускания ±10 нм
Вносимые потери Тип. 0,8 1,0 дБ
Макс. 1,0 1,2
Коэффициент поляризационной экстинкции
 ≥17 ≥15
 дБ
Допуск на коэффициент деления (макс.) ±10 ±13
 %
Направленность
 50 дБ
Максимальная оптическая мощность 0,5 / 2 / 3 / 5 Вт
Максимально допустимая растягивающая нагрузка
 5 Н
Тип оптического волокна PM780-HP
  -
Рабочая температура -5 ~ +70 °С
Температура хранения -40 ~ +85 °С
Размеры Ø3,0×54 (оголенное волокно)
Ø4,0×60 (0,9 мм свободный буфер) 		мм

  1. Приведенные характеристики соответствуют разветвителю без коннекторов и без блокировки по оси и измерены на центральной длине волны при комнатной температуре. Коэффициент экстинкции (ER) тестируется по медленной оси.
  2. Для разветвителей с коннекторами, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже, ER будет на 2 дБ ниже. Мощность, передаваемая через коннектор, не превышает 2 Вт. По умолчанию ключ коннектора выставлен по медленной оси.
  3. Для высокомощных приложений (более 10 Вт) требуется использовать комплект теплоотводов.
  4. Для импульсных приложений при заказе необходимо сообщить энергию импульса и пиковую мощность.

  • Волоконно-оптические приборы.
  • Волоконные усилители.
  • Волоконные датчики.
  • Системы когерентного детектирования.
  • Научные исследования.

Тип Конфигурация Длина волны Мощность Диаметр пигтейлов Длина волокна Коннекторы
P: P Grade
A: A Grade
 303: 3x3
 83: 830 нм
XX: другая
 L: <0,5 Вт
2: 2 Вт
5: 5 Вт
 25: 250 мкм (оголенное волокно)
90: 900 мкм (свободный буфер)
XXX: другой
 08: 0,8 м
10: 1,0 м
XX: другая
 00: без коннекторов
FP: FC/PC
FA: FC/APC
SP: SC/PC
SA: SC/APC
LP: LC/PC
LA: LC/APC
XX: другие
Модель Описание
PMFBTC-S-P-303-83-L-90-10-FA PM разветвитель, рабочая медленная ось, P тип, конфигурация 3x3, длина волны 830 нм, мощность <0,5 Вт, коэффициент деления 33/33/33, волокно PM780-HP, свободный буфер (900 мкм), длина волоконных выводов 1 м, коннекторы FC/APC.
PMFBTC-X-XXX-XX-XX-XX-XX-XX PM разветвитель. Требуется указать параметры.
