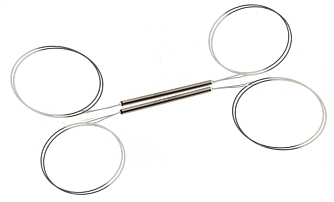

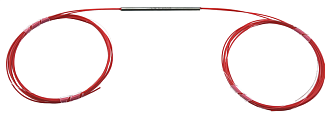

PMFBTC-525 - PM разветвители 1x2 (2x2) 525 нм

PMFBTC-525 - серия сплавных разветвителей с сохранением поляризации.

Длина волны 525±10 нм.
Коэффициенты деления от 1/99 до 50/50.
Конфигурация 1x2, 2x2.
Вносимые потери <1,2 дБ.
Максимальная оптическая мощность до 100 мВт.

Производитель: DK PHOTONICS

Узнать цену

Задать вопрос

Сплавные разветвители серии PMFBTC-525 созданы на основе волокна с сохранением поляризации с использованием уникальной технологии сварки. Они обладают низкими потерями, компактными размерами и высоким коэффициентом поляризационной экстинкции. Конфигурация может быть выбрана в соответствии с требованиями заказчика. Данные компоненты широко применяется в волоконно-оптических приборах, датчиках и усилителях. Доступно изготовление разветвителей по индивидуальному заказу (длины волн от 400 до 750 нм, а также специальные длины волн WDM).

Особенности:

Низкие вносимые потери.
Высокий коэффициент экстинкции.
Компактный корпус.
Высокая стабильность и надежность.

Параметр	Значение	Ед. измерения
Конфигурация	1х2 или 2х2	-
Центральная длина волны	525	нм
Полоса пропускания	±10	нм
Коэффициент деления	1 - 50	%
Вносимые потери (тип.)	1,2	дБ
Минимальный коэффициент экстинкции	18	дБ
Минимальные обратные потери	55	дБ
Максимальная оптическая мощность	50 (с коннекторами или оголенным волокном) 100 (сварка)	мВт
Максимально допустимая растягивающая нагрузка	5	Н
Тип оптического волокна	PM460-HP	-
Рабочая температура	-10 ~ +75	℃
Температура хранения	-40 ~ +85	℃

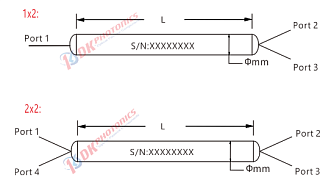

Размеры	Ø3,0×54 или Ø3,0×60	мм

Приведенные характеристики соответствуют разветвителю без коннекторов и без блокировки по оси и измерены на центральной длине волны при комнатной температуре. Коэффициент экстинкции тестируется по медленной оси.
Коэффициент экстинкции (ER) в таблице соответствует коэффициенту деления более 10%. Если коэффициент деления менее 10%, то ER будет на 2 дБ ниже. Менее 5% - ER не учитывается.
Для разветвителей с коннекторами, IL будут на 1,5 дБ выше, RL будет на 5 дБ ниже, ER будет на 2 дБ ниже. По умолчанию ключ коннектора выставлен по медленной оси.

Волоконно-оптические приборы.
Волоконные усилители.
Системы контроля мощности.
Фиксированные аттенюаторы.
Контрольно-измерительные приборы.

PMFBTC-525 - PM разветвители 1x2 (2x2) 525 нм 1032.2(Kб)

Конфигурация	Длина волны	Коэффициент деления (%)	Тип волокна	Диаметр пигтейлов	Длина волокна	Коннекторы
102: 1x2 202: 2x2	525: 525 нм XX: другая	50: 50/50 40: 40/60 20: 20/80 10: 10/90 05: 5/95 01: 1/99 XX: другой	P46: PM460-HP XXX: другой	25: 250 мкм (оголенное волокно) 90: 900 мкм (свободный буфер) XXX: другой	08: 0,8 м 10: 1,0 м XX: другая	00: без коннекторов FP: FC/PC FA: FC/APC XX: другие

Модель	Описание
PMFBTC-102-525-50-P46-25-10-00	PM разветвитель, конфигурация 1x2, длина волны 525 нм, коэффициент деления 50/50, тип волокна PM460-HP, оголенное волокно (250 мкм), длина волоконных выводов 1 м, без коннекторов.
PMFBTC-XXX-XX-XX-XXX-XX-XX-XX	PM разветвитель. Требуется указать параметры.
