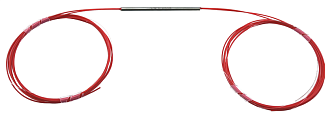

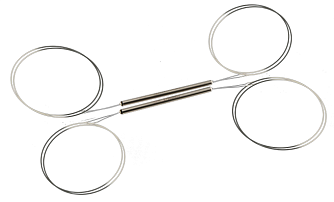

PMFBTC-980 - PM разветвители 1x2 (2x2) 980 нм
PMFBTC-980 - серия сплавных разветвителей с сохранением поляризации.
- Длина волны 980±20 нм.
- Коэффициенты деления от 1/99 до 50/50.
- Конфигурация 1x2, 2x2.
- Вносимые потери ≤0,6 дБ.
- Максимальная оптическая мощность до 10 Вт.
Производитель: DK PHOTONICS
Сплавные разветвители серии PMFBTC-980 созданы на основе волокна с сохранением поляризации с использованием уникальной технологии сварки. Они обладают низкими потерями, компактными размерами и высоким коэффициентом поляризационной экстинкции. Конфигурация может быть выбрана в соответствии с требованиями заказчика. Данные компоненты широко используются для оптических датчиков и гироскопов.
PM разветвители могут использоваться для деления линейно поляризованного света на два пучка без искажения состояния поляризации (SOP). Доступны конфигурации с блокировкой как по медленной, так и по быстрой оси. Также возможно изготовление разветвителей по индивидуальному заказу.
Особенности:- Низкие вносимые потери.
- Высокий коэффициент экстинкции.
- Компактный корпус.
- Конфигурации с блокировкой по быстрой и медленной оси.
- Высокая стабильность и надежность.
| Параметр | Значение | Ед. измерения | |||
|---|---|---|---|---|---|
| Конфигурация | 1х2 или 2х2 | - | |||
| Тип | P | A | - | ||
| Центральная длина волны | 980 | нм | |||
| Полоса пропускания | ±20 | нм | |||
| Коэффициент деления | 1 - 50 | % | |||
| Допуск на коэффициент деления @λc |
1/99 |
±0,4 |
±0,6 |
% | |
|
2/98 |
±0,6 |
±0,8 |
|||
|
5/95 |
±0,8 |
±1,0 |
|||
|
10/90 |
±1,2 |
±2,0 |
|||
|
20/80 |
±2,0 |
±2,5 |
|||
|
30/70 |
±2,5 |
±3,5 |
|||
|
40/60 |
±2,5 |
±3,5 |
|||
|
50/50 |
±3,5 |
±5,0 |
|||
| Вносимые потери | Тип. | 0,2 | 0,4 | дБ | |
| Макс. | 0,4 | 0,6 | |||
|
Минимальный коэффициент экстинкции |
20 | 18 | дБ | ||
|
Минимальная направленность |
55 | 50 | дБ | ||
| Минимальные обратные потери | 55 | 50 | дБ | ||
| Термическая стабильность |
≤0,005 |
дБ/°С | |||
| Максимальная оптическая мощность | 0,5 / 2 / 3 / 5 / 10 | Вт | |||
|
Максимально допустимая растягивающая нагрузка |
5 | Н | |||
| Тип оптического волокна |
PM980 или другое |
- |
|||
| Рабочая температура | -10 ~ +75 |
°С |
|||
| Температура хранения | -40 ~ +85 |
°С |
|||

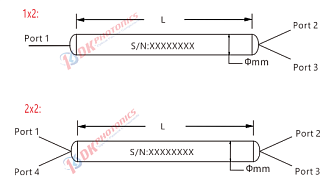

| Размеры |
Ø3,0×54 (оголенное волокно) Ø3,0×60 (0,9 мм свободный буфер) |
мм | |||
- Приведенные характеристики соответствуют разветвителю без коннекторов и без блокировки по оси и измерены на центральной длине волны при комнатной температуре. Коэффициент экстинкции тестируется по медленной оси.
- Коэффициент экстинкции (ER) в таблице соответствует коэффициенту деления более 10%. Если коэффициент деления менее 10%, то ER будет на 2 дБ ниже. Менее 5% - ER не учитывается.
- Для разветвителей с коннекторами, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже, ER будет на 2 дБ ниже. Мощность, передаваемая через коннектор, не превышает 2 Вт. По умолчанию ключ коннектора выставлен по медленной оси.
- Мощность <2 Вт для разветвителя с коннекторами (FC), <5 Вт при сварке.
- Для высокомощных приложений (более 10 Вт) требуется использовать комплект теплоотводов.
- Для импульсных приложений при заказе необходимо сообщить энергию импульса и пиковую мощность.
- Волоконно-оптические приборы.
- Волоконные усилители.
- Волоконные датчики.
- Системы когерентного детектирования.
- Научные исследования.
PMFBTC-980 - PM разветвители 1x2 (2x2) 980 нм 1230.37(Kб)
| Тип | Конфигурация | Длина волны | Мощность | Коэффициент деления | Тип волокна | Диаметр пигтейлов | Длина волокна | Коннекторы |
|---|---|---|---|---|---|---|---|---|
|
P: P Grade A: A Grade |
102: 1x2 202: 2x2 |
98: 980 нм XX: другая |
L: <0,5 Вт 2: 2 Вт 5: 5 Вт 10: 10 Вт |
50: 50/50 40: 40/60 30: 30/70 20: 20/80 10: 10/90 05: 5/95 02: 2/98 01: 1/99 XX: другой |
1: стандартное PM волокно XXX: другой |
25: 250 мкм (оголенное волокно) 90: 900 мкм (свободный буфер) XXX: другой |
08: 0,8 м 10: 1,0 м XX: другая |
00: без коннекторов FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC XX: другие |
