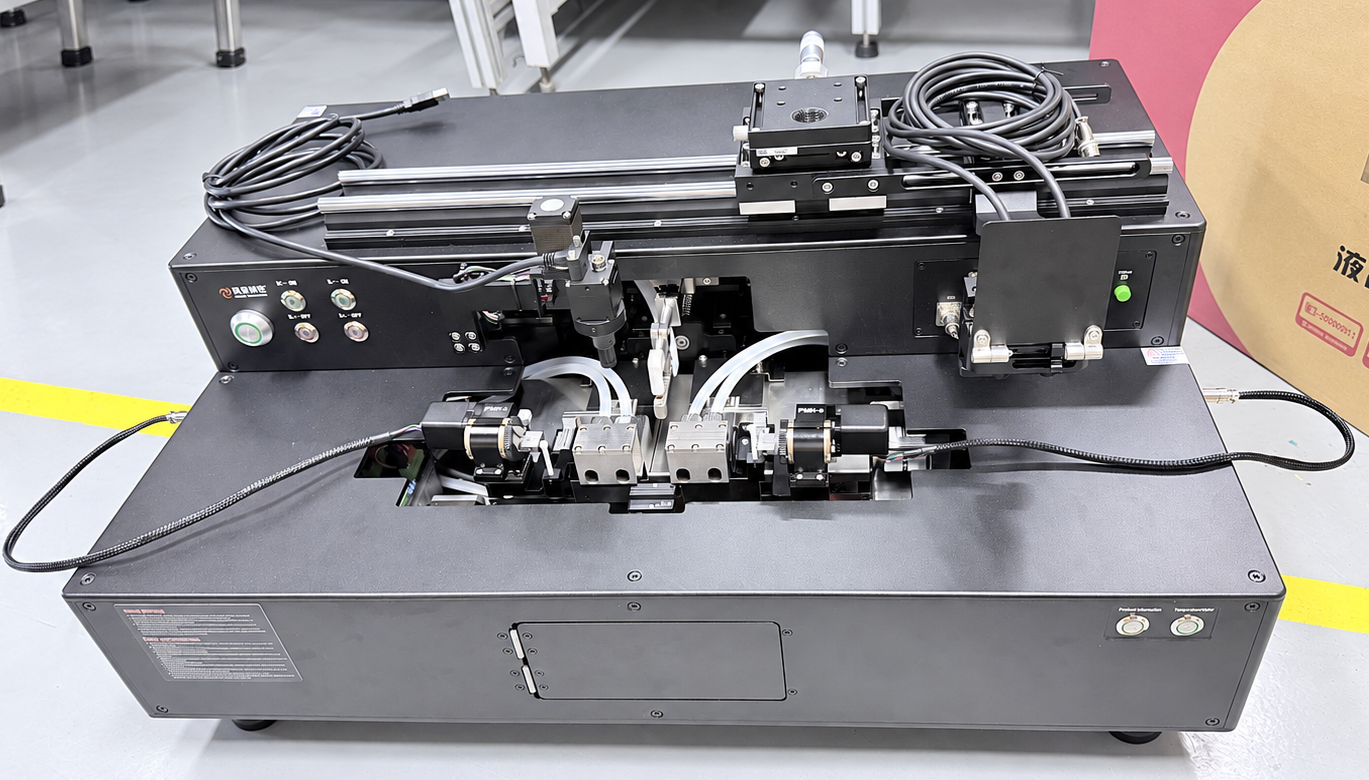

XQ7110С - станция производства PM разветвителей, объединителей накачки и WDM
XQ7110C — многофункциональная установка с простым управлением, отлично подходящая для серийного производства различных компонентов методом тейпирования.
- Автоматическая юстировка PM-волокон.
- Гибкая настройка программ тейпирования.
- Встроенный измеритель экстинкции.
Производитель: OSCOM
Установка XQ7110C предназначена главным образом для изготовления волоконно-оптических разветвителей и линейки продукции компании Oscom: модернизированы аппаратная часть, электрическая схема и программное обеспечение, что повысило стабильность и надёжность оборудования.
Главной особенностью XQ7110C является использование специального метода выравнивания напрягающих стержней PM-волокна, что позволяет изготавливать компоненты с высоким коэффициентом экстинкции в автоматическом режиме; встроенная система измерения коэффициента экстинкции дополнительно повышает производительность.
| Параметр | Значение |
|---|---|
|
Расстояние между зажимами при вытяжке
|
18 – 60 мм |
|
Ширина сканирования нагревателя влево/вправо
|
±20 мм |
|
Скорость вытяжки (на одну сторону)
|
0 – 800 мкм/с |
|
Точность перемещения держателя волокна
|
< 0,001 мм/шаг |
|
Точность перемещения нагревателя влево/вправо
|
< 0,00125 мм/шаг |
|
Разрешение перемещения столика корпусирования
|
< 0,00125 мм/шаг |
|
Диапазон расхода водорода
|
0–300 sccm или под заказ |
|
Диапазон расхода кислорода
|
0–100 sccm или под заказ |
|
Тип детектора
|
InGaAs/Si (для измерений в коротковолновом диапазоне) |
|
Диапазон длин волн
|
800–1700 / 400–1100 нм |
|
Динамический диапазон измерения оптической мощности
|
-60 ~ +3 дБм |
|
Разрешение измерения оптической мощности
|
0,01 дБ |
|
Условия эксплуатации
|
температура: 23 ± 2 ℃; относительная влажность: 50–70 % |
|
Электропитание
|
AC100 – 240 В / 50 – 60 Гц / 5 А |
|
Габаритные размеры (Д x Ш x В)
|
610 x 496 x 230 мм |
|
Масса
|
53 кг |
- Изготовление оптических разветвителей.
- Изготовление тейперов.
- Изготовление сумматоров накачки.
- Изготовление оптических WDM.
Комплектация модели в наличии
- Конфигурация приводов: 4 двигателя (держатель; нагреватель вперёд-назад; нагреватель влево-вправо; столик корпусирования вверх-вниз).
- Детектор оптической мощности: 4 канала + 1 канал экстинкции.
- Керамический нагреватель.
- Держатель волокон 1x2/2x2 – 250 мкм.
- Держатель волокон 1x3 – 250 мкм.
- Держатель волокон 2+3x3 – 250 мкм.
- Водородно-кислородный генератор.
- Печь для корпусировки оптических компонентов.
- Микроскоп.
- Монитор.
- Держатель для корпусировки – 2 x 34 мм.
- Держатель для корпусировки – 1,8 x 30 мм.
- УФ-лампа.
- Адаптеры для оголённых волокон (5 шт.) – 130 мкм.
- Установка улучшения обратных потерь для оптических разветвителей.
- Глицериновая лампа.
Дополнительные опции:
Держатели для других конфигураций ВОК.
