XQ7120 - станции производства разветвителей
XQ7120 - станции для изготовления разветвителей с различной конфигурацией, мультиплексоров и других волоконных компонентов.
- Конфигурация разветвителей 1х2/2х2/1х3/1х4/WDM/SSC/WBC/DWC/TWC.
- Наличие специальных держателей.
Производитель: OSCOM
XQ7120 - станция, использующаяся в основном для изготовления сплавных волоконных компонентов, включая разветвители, WDM, SSC, WBC, DWC, TWC с различным коэффициентом деления, многомодовые компоненты 980/1550WDM, 1310/1550WDM и другие. Является многофункциональным инструментом, идеально подходящим для производств.
Ключевые особенности:
- Подходит для изготовления разветвителей с различной конфигурацией.
- Наличие специальных держателей.
- Простота в использовании, стабильность и надежность.
| Параметр | Значение | Ед. Измерения |
|---|---|---|
| Диапазон вытяжки |
18 - 60 (стандартный) 14 - 100 (по запросу) |
мм |
| Длина участка сканирования нагревательным элементом | ±20 | мм |
| Скорость вытяжки в одном направлении | 0 - 800 | мкм/с |
| Точность позиционирования держателей волокна | 0,8 | мкм |
| Точность позиционирования нагревательного элемента | 0,02 | мм/шаг |
| Точность позиционирования столика корпусирования | 0,02 | мм/шаг |
| Поток водорода | 0 - 300 | см3/мин |
| Поток кислорода | 0 - 100 | см3/мин |
| Тип фотодетектора | InGaAs / Si |
|
| Диапазон длин волн | 800 - 1700 / 400 - 1100 | нм |
| Динамический диапазон оптической мощности фотодетектора | -60 - +3 | дБм |
| Разрешение определения значения оптической мощности | 0,01 | дБм |
| Рабочий диапазон температур | 23±2 | ºС |
| Допустимая относительная влажность | 50 - 70 | % |
| Источник питания |
AC 100 - 240 В 50 -60 Гц 5 А |
|
| Габариты (Д х Ш х В) | 610 х 496 х 230 | мм3 |
| Масса | 53 | кг |

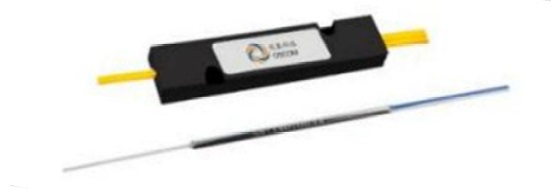

- Изготовление PM разветвителей 1х2, 2х2, 1х3, 1х4.
- Изготовление WDM.
- Вытяжка тейперов.
