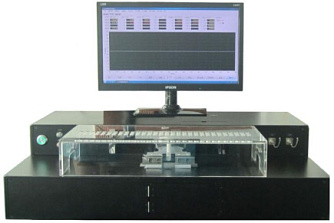

XQ71B0 - станции вытяжки тейперов

XQ71B0 - станции вытяжки тейперов, предназначенные для использования в научных исследованиях и других областях.
  • Длина тейпера 18 - 200 мм.
  • Минимальный диаметр перетяжки менее 1 мкм.
  • Наличие специальных держателей.
Производитель:  OSCOM

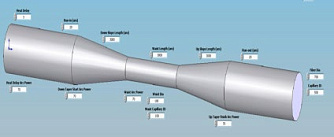

Станция XQ71B0 специально разработана для вытяжки тейперов из волокон малого диаметра, которые находят применение в датчиках. Функционал станции основан на использовании прецизионного двигателя и специальной направляющей, что обеспечивает возможность изготовления тейперов длиной до 20 см и диаметром самой узкой части менее 1 мкм.

Ключевые особенности:

  • Подходит для производства тейперов длиной от 18 до 200 мм и диаметром перетяжки менее 1 мкм.
  • Наличие специальных держателей.
  • Простота в использовании, стабильность и надежность.

Параметр Значение Ед. Измерения
Модель XQ71B1
XQ71B2

Длина тейпера 18 - 70 / 18 - 200 мм
Длина участка сканирования нагревательным элементом ±20 / ±50
мм
Скорость вытяжки в одном направлении 0 - 1000 мкм/с
Точность позиционирования 0,1 / 0,8 мкм
Точность позиционирования нагревательного элемента 0,8 мкм/шаг
Точность позиционирования столика корпусирования 0,02 мм/шаг
Поток водорода 0 - 300 см3/мин
Поток кислорода 0 - 100 см3/мин
Тип фотодетектора InGaAs
Диапазон длин волн 800 - 1700 нм
Динамический диапазон оптической мощности фотодетектора
-60 - +3 дБм
Разрешение определения значения оптической мощности
0,01 дБм
Рабочий диапазон температур 23±2 ºС
Допустимая относительная влажность 50 - 70 %
Источник питания AC 100 - 240 В
50 - 60 Гц
5 А

Габариты (Д х Ш х В) 610 х 496 х 230 / 790 х 525 х 230 мм3
Масса 53 кг




  • Вытяжка тейперов.
  • Производство датчиков.

Модель Описание
XQ71B1 Станция вытяжки тейперов. Длина тейпера 18 - 70 мм. Одноканальный измеритель оптической мощности.
XQ71B2 Станция вытяжки тейперов. Длина тейпера 18 - 200 мм. Одноканальный измеритель оптической мощности.
