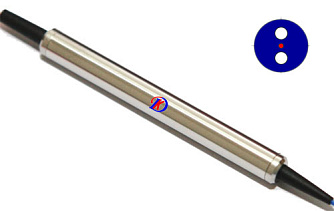

PMOC-4-15 - PM оптические циркуляторы 1550 нм

PMOC-4-15 - серия компактных оптических циркуляторов с сохранением поляризации.

Оптический PM циркулятор 1550 нм.
Четырёхпортовая конфигурация.
Низкие вносимые потери < 1,1 дБ.
Высокая изоляция > 40 дБ.
Коэффициент экстинкции > 20 дБ.
Быстрая ось блокирована.

Производитель: DK PHOTONICS

Узнать цену

Задать вопрос

Оптические циркуляторы серии PMOC-4-15 позволяют эффективно перераспределять сигналы в оптической сети, сохраняя состояние поляризации. Входящий сигнал с порта 1 циркулятора передаётся на порт 2, с порта 2 на порт 3, с порта 3 на порт 4. Они выполняют функцию, схожую с изолятором, но при этом позволяют использовать отклонённый световой сигнал.

Оптические циркуляторы активно применяются в оптических усилителях, оптоволоконных сенсорах и в когерентном детектировании. Данные конфигурации поставляются с блокировкой по быстрой оси. Также возможно изготовление по индивидуальному заказу.

Особенности:

Компактный размер.
Высокая изоляция.
Высокий коэффициент экстинкции.
Высокая стабильность и надёжность.
Низкая стоимость.

Параметр	Значение	Ед. измерения
Рабочие оси	Быстрая ось блокирована	-
Центральная длина волны	1550	нм
Рабочий диапазон длин волн	±30	нм
Изоляция (тип.)	50	дБ
Изоляция (мин.)	40	дБ
Вносимые потери (тип.)	0.8	дБ
Вносимые потери (макс.)	1.1	дБ
Обратные потери (мин.)	50	дБ
Перекрестные помехи (мин.)	50	дБ
Коэффициент экстинкции (мин.)	20	дБ
Максимальная оптическая мощность	0.5, 1, 3	Вт
Тип волокна	PM1550-XP Panda	-
Рабочий диапазон температур	-5 ~ +70	°С
Диапазон температур хранения	-40 ~ +85	°С

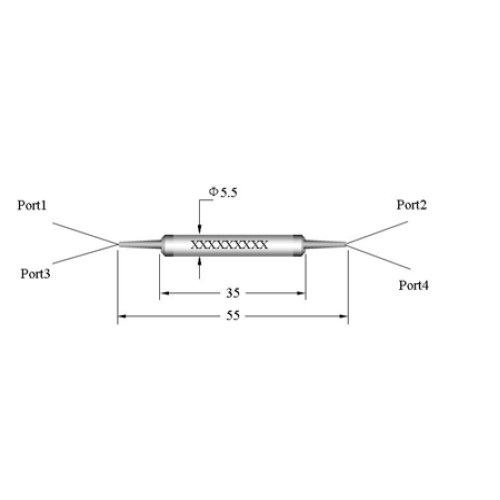

Габариты	Ø5.5 x L35	мм

Приведенные характеристики соответствуют разветвителю без коннекторов.
Для каждого подключённого коннектора, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже, ER будет на 2 дБ ниже. Мощность, передаваемая через коннектор, не превышает 2 Вт. По умолчанию ключ коннектора выставлен по медленной оси.
Для импульсных приложений при заказе необходимо сообщить энергию импульса и пиковую мощность.
Для высокомощных приложений требуется использовать комплект теплоотводов.

Волоконно-оптические инструменты.
Волоконные датчики.
Оборудование для обеспечения связи.
Волоконно-оптические усилители.
Когерентное обнаружение.

PMOC-4-15 - PM оптические циркуляторы 1550 нм 198.99(Kб)

Порт	Центральная длина волны	Ось	Тип изоляции	Максимальная оптическая мощность	Тип волокна	Тип покрытия	Длина волокна	Тип коннектора
4: 4-портовый	15: 1550 нм ХХ: другая	F: быстрая ось блокирована	A: Тип A	L: < 0.5 Вт 1: 1 Вт 3: 3 Вт XX: другая	P15X: PM1550-XP XX: другой	25: 250 мкм оголенное волокно 90: 900 мкм свободная трубка ХХ: другой	05: 0,5 м 10: 1,0 м 15: 1,5 м ХХ: другой	00: без коннектора FP: FC/PC FA: FC/APC ХХ: другой

Модель	Описание
PMOC-4-15-F-A-L-P15X-25-10-FA	Оптический циркулятор, PM, 4 порта, 1550 нм, тип А, 250 мкм, 1 м, FC/APC.
PMOC-4-15-F-A-L-XX-XX-XX-XX	Оптический циркулятор, PM, 4 порта, 1550 нм, (требуется указать параметры).
