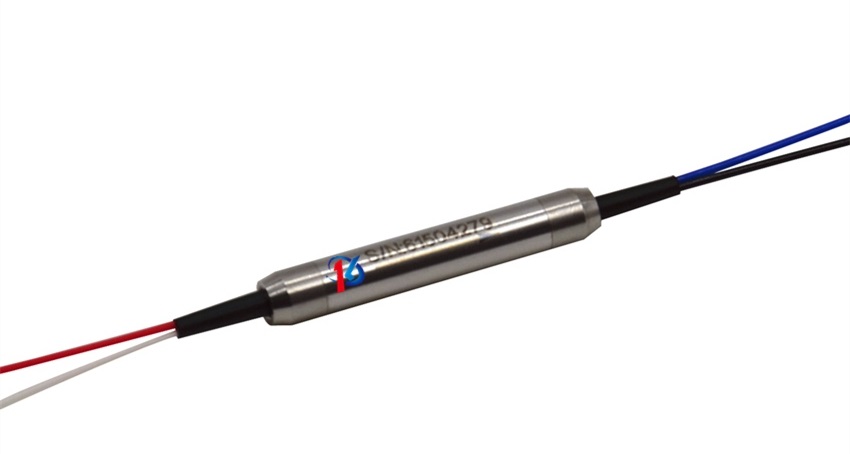

PMOC-4-64 - PM оптические циркуляторы 1064 нм

PMOC-4-64 - серия компактных оптических циркуляторов с сохранением поляризации.
  • Оптический PM циркулятор 1064 нм.
  • Четырёхпортовая конфигурация.
  • Низкие вносимые потери < 2,8 дБ.
  • Высокая изоляция > 20 дБ.
  • Коэффициент экстинкции > 20 дБ.
  • Быстрая ось блокирована.
Производитель:  DK PHOTONICS

Оптические циркуляторы серии PMOC-4-64 позволяют эффективно перераспределять сигналы в оптической сети, сохраняя состояние поляризации. Входящий сигнал с порта 1 циркулятора передаётся на порт 2, с порта 2 на порт 3, с порта 3 на порт 4. Они выполняют функцию, схожую с изолятором, но при этом позволяют использовать отклонённый световой сигнал.

Оптические циркуляторы активно применяются в оптических усилителях, оптоволоконных сенсорах и в когерентном детектировании. Данные конфигурации поставляются с блокировкой по быстрой оси. Также возможно изготовление по индивидуальному заказу.

Особенности:

  • Компактный размер.
  • Высокая изоляция.
  • Высокий коэффициент экстинкции.
  • Высокая стабильность и надёжность.
  • Низкая стоимость.

Параметр Значение Ед. измерения
Рабочие оси Быстрая ось блокирована -
Центральная длина волны 1064 нм
Рабочий диапазон длин волн ±5 нм
Изоляция (тип.) 28 дБ
Изоляция (мин.) 20 дБ
Вносимые потери (тип.) 2.2 дБ
Вносимые потери (макс.) 2.8 дБ
Обратные потери (мин.) 50
дБ
Перекрестные помехи (мин.) 50 дБ
Коэффициент экстинкции (мин.) 20 дБ
Максимальная оптическая мощность 200 мВт
Тип волокна PM980-XP Panda
-
Рабочий диапазон температур -5 ~ +70
°С
Диапазон температур хранения -40 ~ +85
°С
Габариты Ø5.5 x L35
мм
  1. Приведенные характеристики соответствуют разветвителю без коннекторов.
  2. Для каждого подключённого коннектора, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже, ER будет на 2 дБ ниже. Мощность, передаваемая через коннектор, не превышает 2 Вт. По умолчанию ключ коннектора выставлен по медленной оси.
  3. Из-за высоких значений IL рекомендуется использовать мощность ниже 50 мВт.
  4. Для импульсных приложений при заказе необходимо сообщить энергию импульса и пиковую мощность.
  5. Для высокомощных приложений требуется использовать комплект теплоотводов.
  6. Для высокомощных приложений значения IL и ISO будут ухудшаться в пределах нормы из-за поглощаемого тепла.

  • Волоконно-оптические инструменты.
  • Волоконные датчики.
  • Оборудование для обеспечения связи.
  • Волоконно-оптические усилители.
  • Когерентное обнаружение.

Порт Центральная длина волны Ось Тип изоляции Максимальная оптическая мощность
Тип волокна Тип покрытия Длина волокна Тип коннектора
4: 4-портовый

64: 1064 нм
ХХ: другая
F: быстрая ось блокирована B: Тип B L: низкая мощность
P98X: PM980-XP
XX: другой
25: 250 мкм оголенное волокно
90: 900 мкм свободная трубка
ХХ: другой
05: 0,5 м
10: 1,0 м
15: 1,5 м
ХХ: другой
00: без коннектора
FP: FC/PC
FA: FC/APC
ХХ: другой

Модель Описание
PMOC-4-64-F-B-L-P98X-90-10-FA Оптический циркулятор, PM, 4 порта, 1064 нм, тип В, 900 мкм, 1 м, FC/APC.
PMOC-4-64-F-B-L-XX-XX-XX-XX Оптический циркулятор, PM, 4 порта, 1064 нм, (требуется указать параметры).
