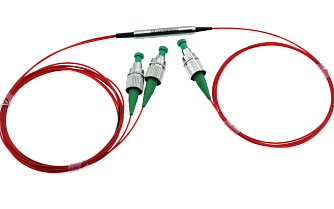

PMOC-3-2000 - PM оптические циркуляторы 2000 нм
PMOC-3-2000 - серия компактных оптических циркуляторов с сохранением поляризации.
- Оптический PM циркулятор 2000 нм.
- Трехпортовая конфигурация.
- Низкие вносимые потери < 1,2 дБ.
- Высокая изоляция > 16 дБ.
- Коэффициент экстинкции > 18 дБ.
- Быстрая ось блокирована.
Производитель: DK PHOTONICS
Оптические циркуляторы серии PMOC-3-2000 позволяют эффективно перераспределять сигналы в оптической сети, сохраняя состояние поляризации. Входящий сигнал с порта 1 циркулятора передаётся на порт 2, а с порта 2 на порт 3. Они выполняют функцию, схожую с изолятором, но при этом позволяют использовать отклонённый световой сигнал.
Оптические циркуляторы активно применяются в оптических усилителях, оптоволоконных сенсорах и в когерентном детектировании. Данные конфигурации поставляются с блокировкой по быстрой оси. Также возможно изготовление по индивидуальному заказу.
Особенности:
- Компактный размер.
- Высокая изоляция.
- Высокий коэффициент экстинкции.
- Высокая стабильность и надёжность.
- Низкая стоимость.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Рабочие оси | Быстрая ось блокирована | - | |
| Центральная длина волны | 2000 | нм | |
| Рабочий диапазон длин волн | ±30 | нм | |
| Изоляция (мин.) | 16 | дБ | |
| Вносимые потери (тип.) | 1,2 | дБ | |
| Вносимые потери (макс.) | 1,5 | дБ | |
| Обратные потери (мин.) |
50 |
дБ | |
| Перекрестные помехи (мин.) | 40 | дБ | |
| Коэффициент экстинкции (мин.) | 18 | дБ | |
| Максимальная оптическая мощность | 0,5 | Вт | |
| Тип волокна |
PM1550, PM1950, PM-GDF-10/130-2000-M |
- | |
| Рабочий диапазон температур |
-5 ~ +70 |
℃ |
|
| Диапазон температур хранения |
- 40 ~ +85 |
℃ |
|
| Габариты |
Ø5.5 x L35 |
мм | |
- Приведенные характеристики соответствуют разветвителю без коннекторов.
- Для каждого подключённого коннектора, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже, ER будет на 2 дБ ниже. Мощность, передаваемая через коннектор, не превышает 2 Вт. По умолчанию ключ коннектора выставлен по медленной оси.
- Для импульсных приложений при заказе необходимо сообщить энергию импульса и пиковую мощность.
- Для высокомощных приложений требуется использовать комплект теплоотводов.
- Оптические усилители.
- Волоконно-оптические датчики.
- Тестирование и измерения.
- Когерентное детектирование.
Артикул: PMOC-X-XX-X-X-XX-XX-XX-XX-XX
| Порт | Центральная длина волны | Ось | Тип изоляции |
Максимальная оптическая мощность |
Тип волокна | Тип покрытия | Длина волокна | Тип коннектора |
|---|---|---|---|---|---|---|---|---|
|
3: 3-портовый |
2000: 2000 нм ХХ: другая |
F: быстрая ось блокирована | B: Тип B |
L: < 0.5 Вт XX: другая |
P15: PM1550 P19: PM1950 XX: другой |
25: 250 мкм оголенное волокно 90: 900 мкм свободная трубка ХХ: другой |
05: 0,5 м 10: 1,0 м 15: 1,5 м ХХ: другой |
00: без коннектора FP: FC/PC FA: FC/APC ХХ: другой |
| Модель | Описание | |
|---|---|---|
| PMOC-3-2000-F-B-L-P15-90-10-FA | PM Оптический циркулятор, 2000 нм, 900 мкм, 1 м, FC/APC. | |
| PMOC-3-XX-F-B-XX-XX-XX-XX-XX | PM Оптический циркулятор. Требуется указать параметры. |
