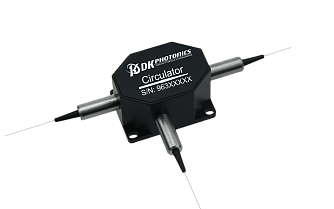

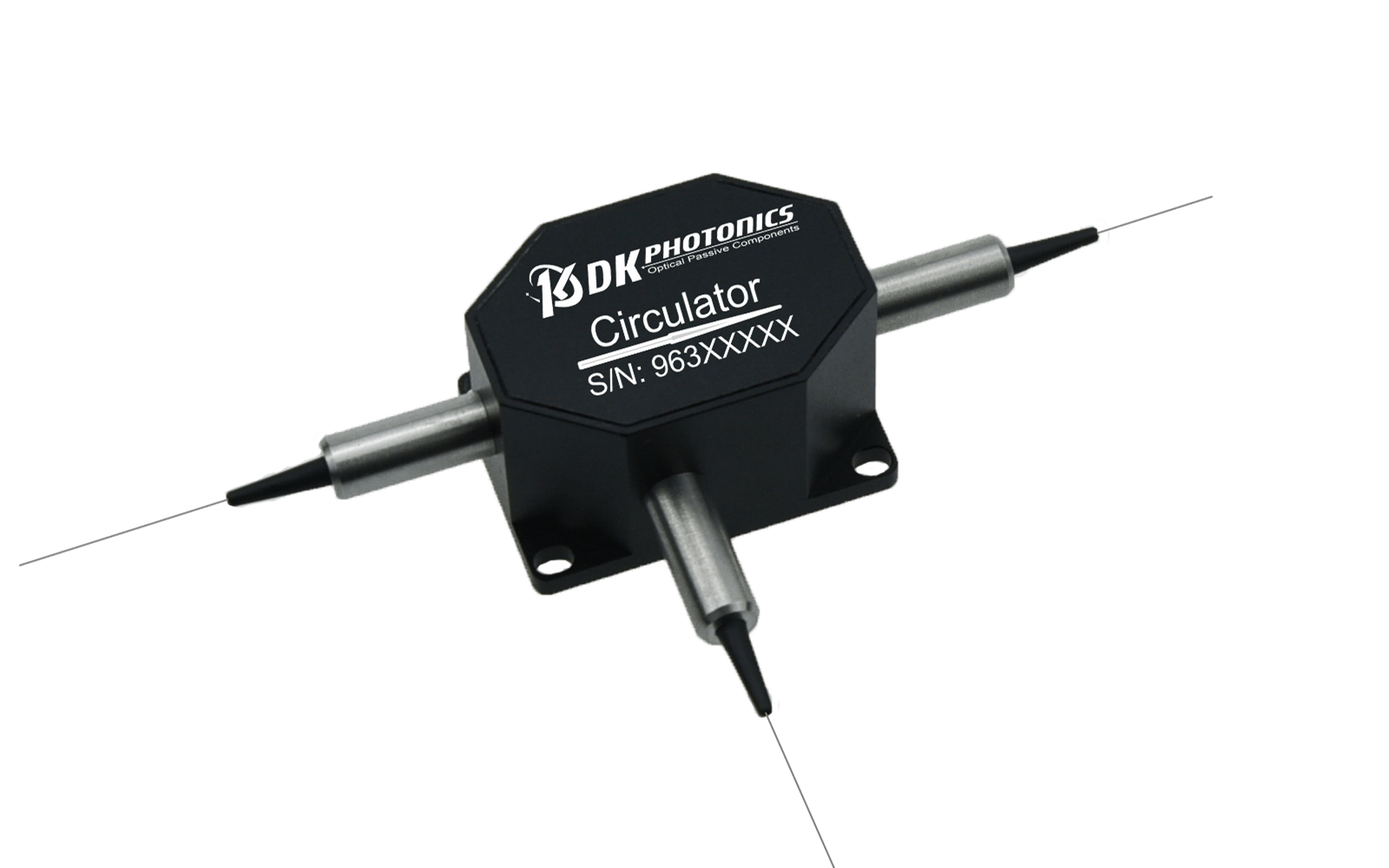

PMOC-3-532 - TGG PM оптические циркуляторы 532 нм
PMOC-3-532 - серия оптических циркуляторов с сохранением поляризации.
- TGG оптический PM циркулятор 532 нм.
- Трехпортовая конфигурация.
- Низкие вносимые потери < 2,5 дБ.
- Высокая изоляция > 25 дБ.
- Коэффициент экстинкции > 20 дБ.
Производитель: DK PHOTONICS
Оптические циркуляторы серии PMOC-3-532 созданы на основе кристалла тербиево-галлиевого граната и обладают возможностью распределения встречных лучей света по соответствующим портам с сохранением поляризации: сигнал с порта 1 циркулятора передаётся на порт 2, а с порта 2 на порт 3. Они обладают низкими вносимыми потерями, компактными размерами и обеспечивают высокую степень изоляции.
Оптические циркуляторы широко используются в передовых системах связи, оптических усилителях и волоконно-оптических датчиках. Доступны конфигурации как с двумя рабочими осями, так и с блокировкой по быстрой оси. Также возможно изготовление по индивидуальному заказу.
Особенности:- Низкие вносимые потери.
- Высокая изоляция.
- Термостабильность.
- Высокая надёжность.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Центральная длина волны | 532 | нм | |
| Рабочий диапазон длин волн | ±5 | нм | |
| Изоляция (тип.) | 25 | дБ | |
| Изоляция (мин.) | 20 | дБ | |
| Вносимые потери (тип.) | 2,0 | дБ | |
| Вносимые потери (макс.) | 2,5 | дБ | |
| Обратные потери (мин.) | 45 | дБ | |
| Перекрестные помехи (мин.) | 45 (тип. 50) | дБ | |
| Коэффициент экстинкции (мин.) | 18 (тип B), 20 (тип F) | дБ | |
| Максимальная оптическая мощность |
100 (с коннекторами или оголенным волокном), 250 (без коннекторов) |
мВт | |
| Тип волокна |
PM460-HP |
- | |
| Рабочий диапазон температур |
0 ~ +60 |
°С |
|
| Диапазон температур хранения |
-10 ~ +75 |
°С |
|
- Приведенные характеристики соответствуют разветвителю без коннекторов.
- Для каждого подключённого коннектора, IL будут на 1,5 дБ выше, RL будет на 5 дБ ниже, ER будет на 2 дБ ниже.
- Тип B: обе оси рабочие. Тип F: быстрая ось блокирована.
- Оптические усилители.
- Волоконно-оптические датчики.
- Тестирование и измерения.
- Когерентное детектирование.
Артикул: PMOC-B/F-X-XX-XX-XX-XX-XX
| Выравнивание осей | Порт | Центральная длина волны | Тип волокна | Тип покрытия | Длина волокна | Тип коннектора |
|---|---|---|---|---|---|---|
|
B: обе оси рабочие F: быстрая ось блокирована |
3: 3-портовый |
532: 532 нм ХХ: другая |
P46: PM460-HP XX: другое |
25: 250 мкм оголенное волокно 90: 900 мкм свободное волокно ХХ: другой |
05: 0,5 м 10: 1,0 м 15: 1,5 м ХХ: другая |
00: без коннектора FP: FC/PC FA: FC/APC ХХ: другой |
