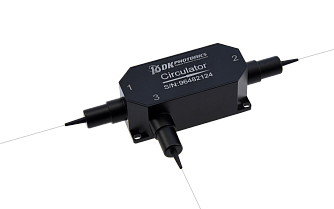

PMOC-3-53 - TGG PM оптические циркуляторы 1053 нм
PMOC-3-53 - серия оптических циркуляторов с сохранением поляризации.
- TGG оптический PM циркулятор 1053 нм.
- Трехпортовая конфигурация.
- Низкие вносимые потери < 1,0 дБ.
- Высокая изоляция > 30 дБ.
- Коэффициент экстинкции > 20 дБ.
Производитель: DK PHOTONICS
Оптические циркуляторы серии PMOC-3-53 созданы на основе кристалла тербиево-галлиевого граната и обладают возможностью распределения встречных лучей света по соответствующим портам с сохранением поляризации: сигнал с порта 1 циркулятора передаётся на порт 2, а с порта 2 на порт 3. Они обладают низкими вносимыми потерями, компактными размерами и обеспечивают высокую степень изоляции.
Оптические циркуляторы широко используются в передовых системах связи, оптических усилителях и волоконно-оптических датчиках. Доступны конфигурации как с двумя рабочими осями, так и с блокировкой по быстрой оси. Также возможно изготовление по индивидуальному заказу.
Особенности:- Низкие вносимые потери.
- Высокая изоляция.
- Термостабильность.
- Высокая надёжность.
| Параметр | Значение | Ед. измерения | |
|---|---|---|---|
| Центральная длина волны | 1053 | нм | |
| Рабочий диапазон длин волн | ±10 | нм | |
| Изоляция (тип.) | 30 | дБ | |
| Изоляция (мин.) | 25 | дБ | |
| Вносимые потери (тип.) | 1,0 | дБ | |
| Вносимые потери (макс.) | 1,4 | дБ | |
| Обратные потери (мин.) | 45 | дБ | |
| Перекрестные помехи (мин.) | 45 (тип. 50) | дБ | |
| Коэффициент экстинкции (мин.) | 18 (тип B), 20 (тип F) | дБ | |
| Максимальная оптическая мощность (CW) |
0.5, 3, 5, 10 |
Вт | |
|
Максимальная оптическая мощность (нс импульсы) |
10, 20 | кВт | |
| Тип волокна |
PM980-XP, PM1060L, PM10/125DC, PM20/130DC, PM25/250DC (другие по запросу) |
- | |
| Рабочий диапазон температур |
0 ~ +60 |
°С |
|
| Диапазон температур хранения |
-10 ~ +75 |
°С |
|
- Приведенные характеристики соответствуют разветвителю без коннекторов.
- Для каждого подключённого коннектора, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже, ER будет на 2 дБ ниже.
- Оптическая мощность передачи составляет 2 Вт только при использовании коннектора, для увеличения мощности требуется сварка.
- Тип B: обе оси рабочие. Тип F: быстрая ось блокирована.
- Для импульсных приложений при заказе необходимо сообщить энергию импульса и пиковую мощность.
- Оптические усилители.
- Волоконно-оптические датчики.
- Тестирование и измерения.
- Когерентное детектирование.
Артикул: PMOC-B/F-X-XX-XX-XX-XX-XX-XX
| Выравнивание осей | Порт | Центральная длина волны | Мощность | Тип волокна | Тип покрытия | Длина волокна | Тип коннектора |
|---|---|---|---|---|---|---|---|
|
B: обе оси рабочие F: быстрая ось блокирована |
3: 3-портовый |
53: 1053 нм ХХ: другая |
L: < 0,5 Вт 1: 1 Вт 3: 3 Вт 5: 5 Вт 10: 10 Вт ХХ: другая |
P98X: PM980-XP XX: другое |
25: 250 мкм оголенное волокно 90: 900 мкм свободное волокно ХХ: другой |
05: 0,5 м 10: 1,0 м 15: 1,5 м ХХ: другая |
00: без коннектора FP: FC/PC FA: FC/APC ХХ: другой |
