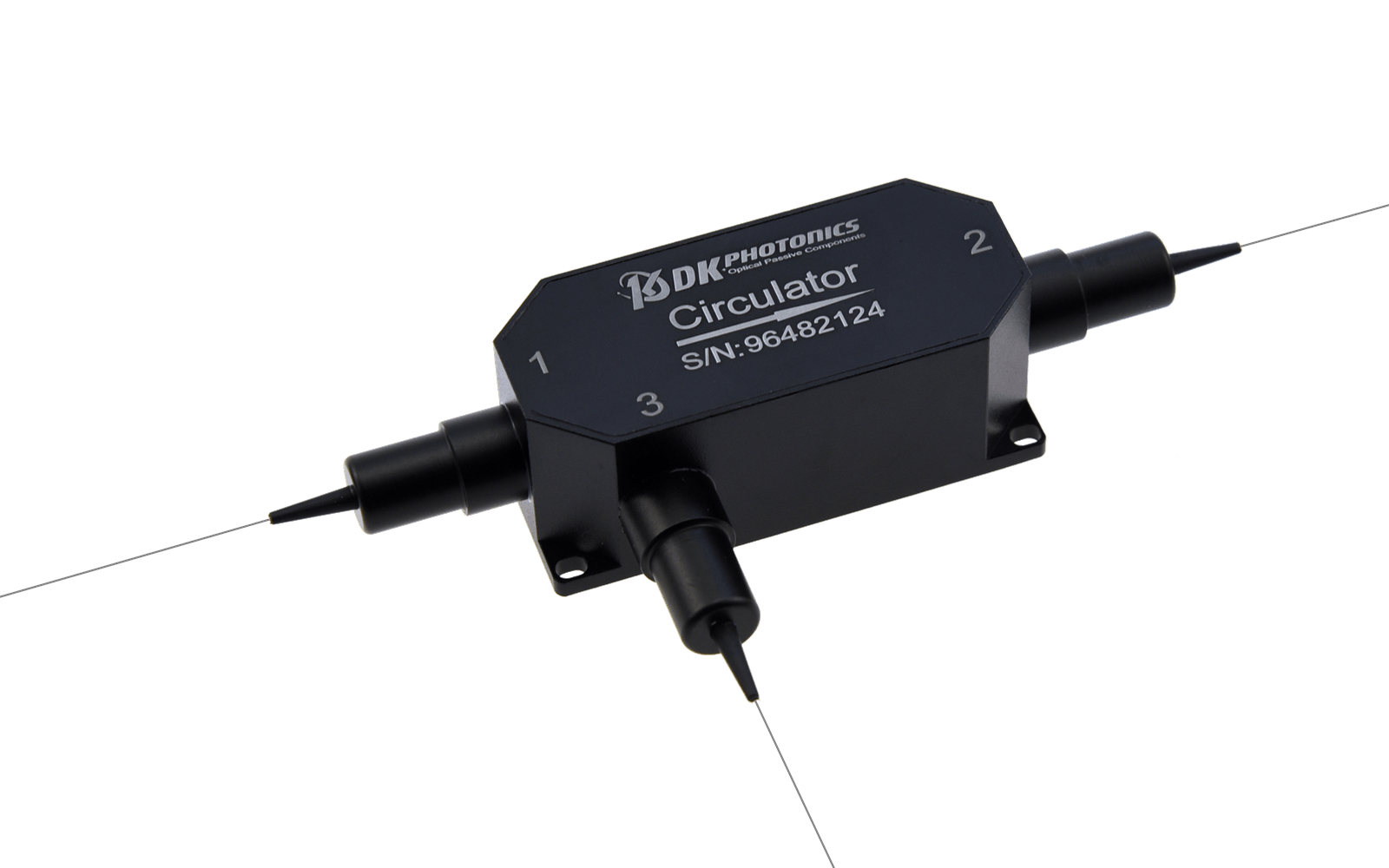

PMOC-3-85 - TGG PM оптические циркуляторы 850 нм

PMOC-3-85 - серия оптических циркуляторов с сохранением поляризации.

TGG оптический PM циркулятор 850 нм.
Трехпортовая конфигурация.
Низкие вносимые потери < 1,0 дБ.
Высокая изоляция > 26 дБ.
Коэффициент экстинкции > 20 дБ.

Производитель: DK PHOTONICS

Узнать цену

Задать вопрос

Оптические циркуляторы серии PMOC-3-85 созданы на основе кристалла тербиево-галлиевого граната и обладают возможностью распределения встречных лучей света по соответствующим портам с сохранением поляризации: сигнал с порта 1 циркулятора передаётся на порт 2, а с порта 2 на порт 3. Они обладают низкими вносимыми потерями, компактными размерами и обеспечивают высокую степень изоляции.

Оптические циркуляторы широко используются в передовых системах связи, оптических усилителях и волоконно-оптических датчиках. Доступны конфигурации как с двумя рабочими осями, так и с блокировкой по быстрой оси. Также возможно изготовление по индивидуальному заказу.

Особенности:

Низкие вносимые потери.
Высокая изоляция.
Термостабильность.
Высокая надёжность.

Параметр	Значение	Ед. измерения
Центральная длина волны	850	нм
Рабочий диапазон длин волн	±10	нм
Изоляция (тип.)	26	дБ
Изоляция (мин.)	22	дБ
Вносимые потери (тип.)	1,0	дБ
Вносимые потери (макс.)	1,5	дБ
Обратные потери (мин.)	45	дБ
Перекрестные помехи (мин.)	45 (тип. 50)	дБ
Коэффициент экстинкции (мин.)	18 (тип B), 20 (тип F)	дБ
Максимальная оптическая мощность (CW)	0.5, 3, 5, 10	Вт
Максимальная оптическая мощность (нс импульсы)	10, 20	кВт
Тип волокна	PM780-HP (другие по запросу)	-
Рабочий диапазон температур	0 ~ +60	°С
Диапазон температур хранения	-10 ~ +75	°С

Приведенные характеристики соответствуют разветвителю без коннекторов.
Для каждого подключённого коннектора, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже, ER будет на 2 дБ ниже.
Оптическая мощность передачи составляет 2 Вт только при использовании коннектора, для увеличения мощности требуется сварка.
Тип B: обе оси рабочие. Тип F: быстрая ось блокирована.
Для импульсных приложений при заказе необходимо сообщить энергию импульса и пиковую мощность.

Оптические усилители.
Волоконно-оптические датчики.
Тестирование и измерения.
Когерентное детектирование.

PMOC-3-85 - TGG PM оптические циркуляторы 850 нм 987.32(Kб)

Артикул: PMOC-B/F-X-XX-XX-XX-XX-XX-XX

Выравнивание осей	Порт	Центральная длина волны	Мощность	Тип волокна	Тип покрытия	Длина волокна	Тип коннектора
B: обе оси рабочие F: быстрая ось блокирована	3: 3-портовый	85: 850 нм ХХ: другая	L: < 0,5 Вт 1: 1 Вт 3: 3 Вт 5: 5 Вт 10: 10 Вт ХХ: другая	P78: PM780-HP XX: другое	25: 250 мкм оголенное волокно 90: 900 мкм свободное волокно ХХ: другой	05: 0,5 м 10: 1,0 м 15: 1,5 м ХХ: другая	00: без коннектора FP: FC/PC FA: FC/APC ХХ: другой

Модель	Описание
PMOC-F-3-85-L-P78-90-10-FA	TGG PM оптический циркулятор, 850 нм, 900 мкм, 1 м, FC/APC, быстрая ось блокирована.
PMOC-X-3-XX-XX-XX-XX-XX-XX	TGG PM оптический циркулятор. Требуется указать параметры.
