RCPMOC-3 - PM оптические циркуляторы 1310 (1550) нм
- Центральная длина волны 1310 или 1550 нм.
- Высокая изоляция до 52 дБ.
- Низкие вносимые потери < 1.2 дБ.
- Высокий коэффициент экстинкции 20 дБ.
- Трехпортовая конфигурация.
- Волокно 80 мкм Panda.

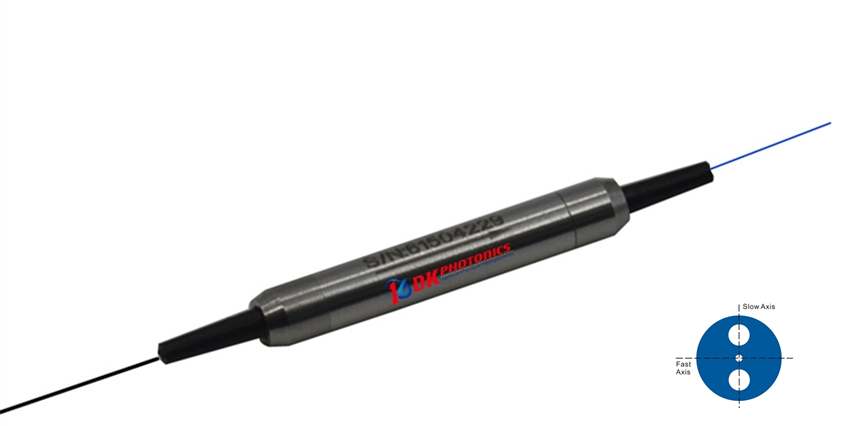

Оптические циркуляторы серии RCPMOC-3 созданы на основе волокна с диаметром сердцевины 80 мкм и позволяют эффективно перераспределять сигналы в оптической сети, сохраняя состояние поляризации. Входящий сигнал с порта 1 циркулятора передаётся на порт 2, а с порта 2 на порт 3. Они выполняют функцию, схожую с изолятором, но при этом позволяют использовать отклонённый световой сигнал.
Оптические циркуляторы активно применяются в оптических усилителях, оптоволоконных сенсорах и в когерентном детектировании. Доступны конфигурации как с двумя рабочими осями, так и с блокировкой по быстрой оси. Также возможно изготовление по индивидуальному заказу.
Особенности:
- Быстрая ось блокирована или обе оси рабочие.
- Высокая изоляция.
- Высокий коэффициент экстинкции.
- Высокая стабильность и надёжность.
- Использовано волокно типа 80 мкм Panda.
| Параметр |
Значение |
Ед. измерения | ||
|---|---|---|---|---|
| Рабочие оси |
Быстрая ось блокирована или обе рабочие |
- | ||
| Центральная длина волны | 1310 или 1550 | нм | ||
| Тип | A | B | - | |
| Рабочий диапазон длин волн |
±30 |
±20 |
нм | |
| Изоляция (пик) | 52 | 40 | дБ | |
| Изоляция (тип.) | 46 | 30 | дБ | |
| Изоляция (мин.) | 40 | 20 | дБ | |
| Вносимые потери (тип.) | 1.0 | 0.9 | дБ | |
| Вносимые потери (макс.) | 1.2 | 1.0 | дБ | |
| Обратные потери (мин.) |
50 |
дБ | ||
| Перекрестные помехи (мин.) |
50 |
дБ | ||
| Коэффициент экстинкции (мин.) | 20 | 20 | дБ | |
| Максимальная оптическая мощность | 0.5, 1 | Вт | ||
| Тип волокна |
80 мкм Panda |
- | ||
| Рабочий диапазон температур |
-5 ~ +70 |
℃ | ||
| Диапазон температур хранения |
- 40 ~ +85 |
℃ | ||
| Габариты |
Ø5.5 x L35 |
мм | ||
- Приведенные характеристики соответствуют разветвителю без коннекторов.
- Для каждого подключённого коннектора, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже, ER будет на 2 дБ ниже. Мощность, передаваемая через коннектор, не превышает 2 Вт. По умолчанию ключ коннектора выставлен по медленной оси.
- Волоконно-оптические усилители.
- Волоконные датчики.
- Тестирование и измерения.
- Когерентное детектирование.
Артикул: PMOC-X-XX-X-X-XX-XX-XX-XX
| Порт | Центральная длина волны | Ось | Тип |
Максимальная оптическая мощность |
Диаметр пигтейлов | Длина волокна | Коннекторы |
|---|---|---|---|---|---|---|---|
|
3: 3-портовый |
13: 1310 нм |
B: обе оси рабочие |
А: Тип А |
L: < 0.5 Вт XX: другая |
165: оголённое волокно |
05: 0.5 м |
00: без коннектора |
