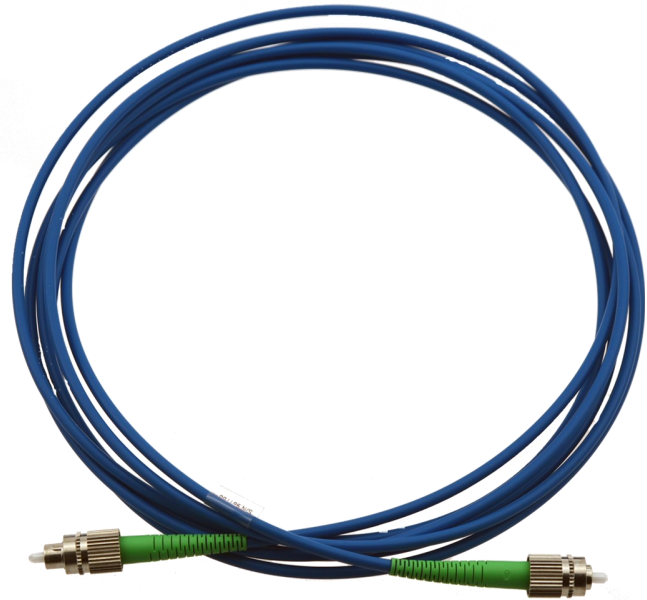

PMPC-13 - PM оптические патчкорды 1310 нм

PMPC-13 - серия волоконных патчкордов с сохранением поляризации.

Рабочий диапазон длин волн: 1270 - 1650 нм.
Вносимые потери: 0,2 - 0,5 дБ.
Коэффициент экстинкции: > 26 дБ.
Тип волокна: Corning PM 13-U25D (другие по запросу).

Производитель: DK PHOTONICS

Узнать цену

Задать вопрос

Оптические патчкорды серии PMPC-13 широко применяются в волоконно-оптических системах для передачи света, требующих сохранения состояния поляризации. Высокая точность центровки ключа коннектора обеспечивает высокий коэффициент экстинкции, а продуманность структурных решений гарантирует не только малые вносимые потери и долговременную надёжность, но и препятствует нежелательному распространению света по дополнительной оси.

Конфигурация может быть выбрана в соответствии с требованиями заказчика. Также возможно изготовление разветвителей по индивидуальному заказу.

Особенности:

Низкие вносимые потери.
Высокий коэффициент экстинкции.
Высокие обратные потери.
Высокая стабильность и надежность.

Параметр	Значение			9Ед. измерения

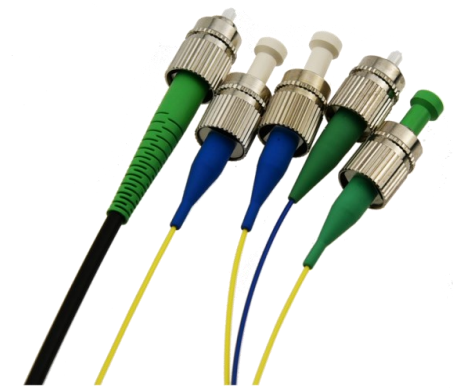

Тип коннектора	FC, SC, LC
Центральная длина волны	1310			нм
Рабочий диапазон длин волн	1270-1650			нм
Длина волны отсечки	1130-1270			нм
Тип	S	P	A
Вносимые потери	≤0,2	≤0,3	≤0,5	дБ
Коэффициент экстинкции	≥26	≥23	≥20	дБ
Обратные потери
PC	≥50	≥45	≥40	дБ
APC	≥60	≥55	≥50	дБ
Тип оптического волокна	Corning PM 13-U25D (или по запросу)
Диаметр модового поля	9±0,5 @ 1300 нм			мкм
Воспроизводимость	≤0,2			дБ
Заменяемость (случайное подключение)	≤0,3			дБ
Оптическая мощность	≤300			мВт
Рабочая температура	-5..+75			℃

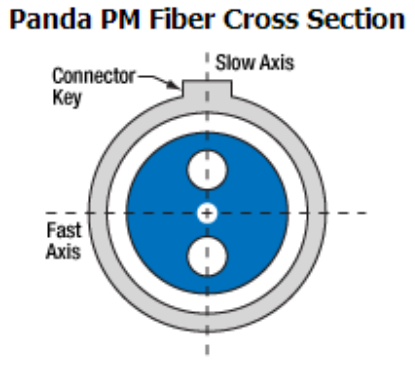

Ширина ключа разъёма FC: 2.0 мм (узкий ключ). По умолчанию ключ коннектора выровнен по медленной оси.
Диаметр модового поля указывается как номинальное значение.

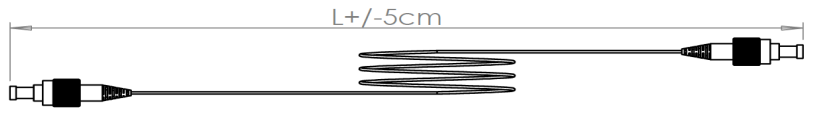

Стандартная погрешность длины составляет ± 5 см. Сообщите, если имеются особые требования.
Мощность, передаваемая через коннектор, составляет менее 2 Вт.
ER будет на 2 дБ ниже при использовании Nufern PM волокна.

Волоконные лазеры.
Волоконные приборы.
Оптические приемники и трансиверы.

PMPC-13 - PM оптические патчкорды 1310 нм 1420.23(Kб)

Центральная длина волны	Тип	Выравнивание ключа коннектора	Тип волокна	Диаметр пигтейлов	Длина волокна	Коннекторы
13: 1310 нм XX: другая	P: P Grade	S: Slow Axis (по умолчанию) F: Fast axis	P13: PM1300 Panda XXX: другой	25: 250 мкм 90: 900 мкм 20: 2.0 мм 30: 3.00 мм XX: другой	05: 0.5 м 10: 1.0 м 15: 1.5 м ХХ: другая	FP: FC/PC FA: FC/APC SA: SC/APC LA: LC/APC XX: другие

Модель	Описание
PMPC-13-S-S-P13-90-10-FA	Оптический PM патчкорд, 1310 нм, тип S, PM1300 Panda, 900 мкм, 1 м, FC/APC.
PMPC-13-P-F-P13-25-05-FP	Оптический PM патчкорд, 1310 нм, тип P, PM1300 Panda, 250 мкм, 0,5 м, FC/PC.
PMPC-13-A-S-P13-20-15-SP	Оптический PM патчкорд, 1310 нм, тип A, PM1300 Panda, 2 мм, 1,5 м, SC/PC.
PMPC-13-S-F-P13-30-20-LA	Оптический PM патчкорд, 1310 нм, тип S, PM1300 Panda, 3 мм, 2 м, LC/APC.
PMPC-15-x-x-xxx-xx-xx-xx	Оптический PM патчкорд, 1310 нм, (Требуется указать параметры при заказе).
