PMPC-488 - PM оптические патчкорды 488 нм

PMPC-488 - серия волоконных патчкордов с сохранением поляризации.
  • Рабочий диапазон длин волн: 460 - 700 нм.
  • Вносимые потери: < 1,5 дБ.
  • Коэффициент экстинкции: > 18 дБ.
  • Тип волокна: PM460-HP (другие по запросу).
Производитель:  DK PHOTONICS
Узнать цену

Оптические патчкорды серии PMPC-488 широко применяются в волоконно-оптических системах для передачи света, требующих сохранения состояния поляризации. Высокая точность центровки ключа коннектора обеспечивает высокий коэффициент экстинкции, а продуманность структурных решений гарантирует не только малые вносимые потери и долговременную надёжность, но и препятствует нежелательному распространению света по дополнительной оси.

Конфигурация может быть выбрана в соответствии с требованиями заказчика. Также возможно изготовление разветвителей по индивидуальному заказу.

Особенности:

  • Низкие вносимые потери.
  • Высокий коэффициент экстинкции.
  • Высокие обратные потери.
  • Высокая стабильность и надежность.

Параметр Значение Ед. измерения
Тип коннектора
FC, SC, LC
Центральная длина волны  488 нм
Рабочая длина волны
460-700 нм
Длина волны отсечки
410±40 нм
Вносимые потери
≤1,5 дБ
Коэффициент экстинкции
≥18 дБ
Обратные потери
PC
≥40 дБ
APC
≥55 дБ
Тип оптического волокна
PM460-HP (или по запросу)
Диаметр модового поля
3,3±0,5 @ 515 нм
 мкм
NA
0,12
Воспроизводимость
≤0,2 дБ
Заменяемость (случайное подключение)
≤0,3 дБ
Оптическая мощность
≤100 мВт
Рабочая температура
-5..+75 ℃
  1. Ширина ключа разъёма FC: 2.0 мм (узкий ключ). По умолчанию ключ коннектора выровнен по медленной оси.
  2. Диаметр модового поля указывается как номинальное значение.

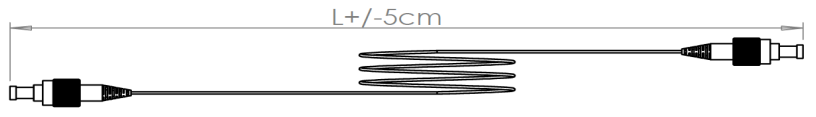

  3. Стандартная погрешность длины составляет ± 5 см. Сообщите, если имеются особые требования.

  • Волоконные лазеры.
  • Волоконные приборы.
  • Оптические приемники и трансиверы.

Центральная длина волны Тип Выравнивание ключа коннектора Тип волокна Диаметр пигтейлов Длина волокна Коннекторы

488: 488 нм
XX: другая

P: P Grade

S: Slow Axis (по умолчанию)
F: Fast axis

P46: PM-S460-HP Panda
XXX: другой

25: 250 мкм
90: 900 мкм
20: 2.0 мм
30: 3.00 мм
  XX: другой

05: 0.5 м
10: 1.0 м
15: 1.5 м
ХХ: другая

FP: FC/PC
FA: FC/APC
SA: SC/APC
LA: LC/APC
XX: другие

Модель Описание
PMPC-488-P-S-P46-90-10-FA Оптический PM патчкорд, 488 нм, тип P, PM460-HP Panda, 900 мкм, 1 м, FC/APC.
PMPC-488-P-F-P46-25-05-FP Оптический PM патчкорд, 488 нм, тип P, PM460-HP Panda, 250 мкм, 0,5 м, FC/PC.
PMPC-488-P-S-P46-20-15-SP Оптический PM патчкорд, 488 нм, тип P, PM460-HP Panda, 2 мм, 1,5 м, SC/PC.
PMPC-488-P-F-P46-30-20-LA Оптический PM патчкорд, 488 нм, тип P, PM460-HP Panda, 3 мм, 2 м, LC/APC.
PMPC-488-P-x-xxx-xx-xx-xx Оптический PM патчкорд, 488 нм, тип P, (Требуется указать параметры при заказе).
