SPF - PM оптические патчкорды
- Рабочая длина волны: 1053/ 1064/ 1310/ 1550 нм.
- Коэффициент экстинкции: ≥30 дБ.
- Коэффициент затухания: ≤0,01 дБ/м.
- Тип волокна: PM.

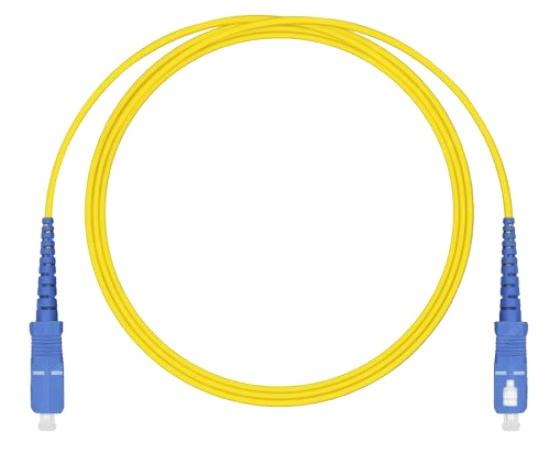

Оптические патчкорды серии SPF от компании OPEAK представляют собой специализированные оптические волокна, которые пропускают только излучение с определённым состоянием поляризации Свет с любым другим направлением поляризации будет испытывать значительные оптические потери и, следовательно, не проходит через волокно. Для достижения такого эффекта в волокне используется структура «PANDA», которая обеспечивает высокое двулучепреломление. Это позволяет эффективно передавать только свет с заданным направлением поляризации, в то время как остальные направления подавляются из-за высоких потерь. В отличие от традиционных волокон, сохраняющих поляризацию (PM), оптические волокна серии SPF не только сохраняют состояние линейной поляризации, когда направление поляризации совпадает с осью двулучепреломления, но и активно подавляют все остальные направления. Это делает их особенно эффективными в приложениях, где важна чувствительность к поляризации, поскольку полностью исключаются перекрёстные помехи. Оптические патчкорды широко применяются в волоконно-оптических системах для передачи света, требующих сохранения состояния поляризации.
Особенности установки волокна существенно влияют на работу волокна. Оно обладает широким окном поляризации, параметры которого (ширина и центральная длина волны) зависят от способа установки. При работе на расчётной длине волны волокно сохраняет поляризацию независимо от способа монтажа. Однако при использовании в других режимах необходимо обеспечить правильное смещение окна поляризации для согласования с источником излучения.
Для оптимальной работы рекомендуется:
- Использовать источник с узкой спектральной линией (например, лазер).
- При работе с широкополосными источниками волокно необходимо соответствующим образом намотать так, чтобы ширина и центральная длина волны окна поляризации могли перекрываться с источником.
- Рекомендуется использовать деполяризатор на входе волокна, поскольку он обеспечивает равномерную поляризацию света, избегая колебаний мощности, которые могут возникать при использовании всех типов поляризаторов.
- Обеспечивает поляризацию проходящего света.
- Высокое двулучепреломление обеспечивает высокие коэффициенты экстинкции поляризации.
- Снижение искажений оптических импульсов, вызванных поляризационной модовой дисперсией (PMD - Polarization Mode Dispersion).
- Широкое (~120 нм) и стабильное окно поляризации.
| Параметр | Значение | Ед. измерения | |||
|---|---|---|---|---|---|
|
Модель
|
SPF1053 | SPF1064 | SPF1310 | SPF1550 | |
|
Рабочая длина волны
|
1053 | 1064 | 1310 | 1550 | нм |
|
Диаметр сердцевины волокна
|
2,5±0,5 | 3,0±0,5 | 3,5±0,5 | мкм | |
|
Диаметр оболочки
|
125,0±1,0 | мкм | |||
|
Диаметр покрытия
|
245,0±5,0 | мкм | |||
|
Числовая апертура (NA)
|
0,16±0,015 | ||||
|
Коэффициент поляризационной экстинкции:
- диаметр намотки φ89 мм и длина 5 м |
≥30 | дБ | |||
|
Коэффициент затухания
|
≤0,01 | дБ/м | |||
|
Полоса пропускания:
- диаметр намотки φ89 мм и длина 5 м |
≥120 | нм | |||
|
Тип коннектора
|
FC / PC, FC / APC или другие | ||||
|
Тип покрытия
|
Желтая ПВХ-трубка Ø3 мм, трубка из нержавеющей стали или другая |
|
|||
- Волоконно-оптические устройства.
- Высокоточная передача оптических импульсных сигналов в квантовой связи и для лазерных систем.
- Волоконно-оптические преобразователи тока (поляризаторы или анализаторы).
