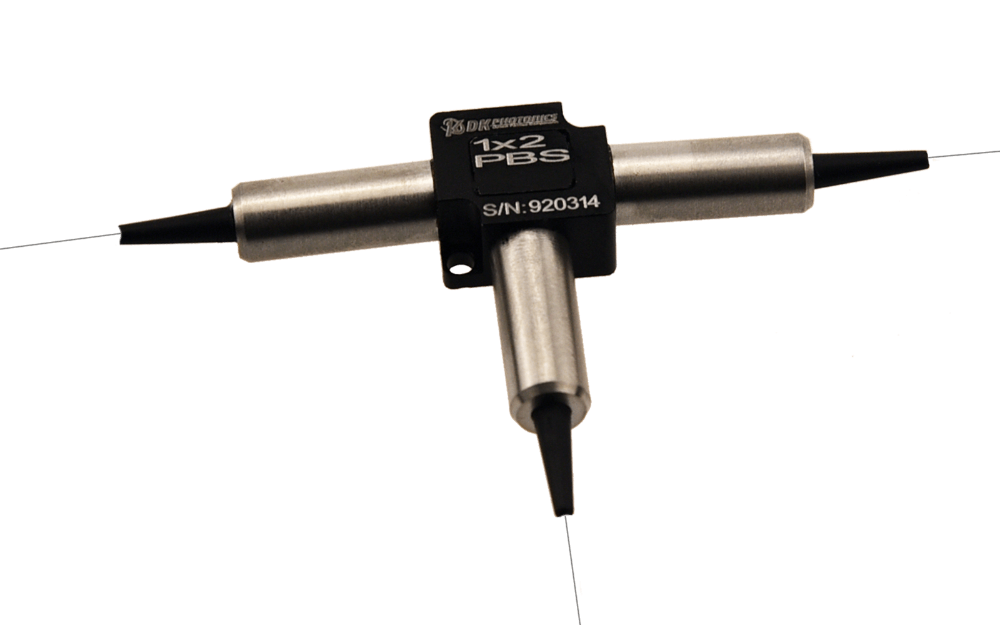

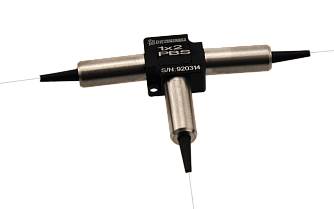

HPPBC/PBS-98 - высокомощный делитель/объединитель поляризации излучения 980 нм
HPPBC/PBS-98 - серия высокомощных делителей/объединителей поляризации излучения.
- Длина волны 980 ± 20 нм.
- Рабочая мощность до 30 Вт.
- Конфигурация 1х2, 2х1.
- Вносимые потери < 0,6 дБ.
- Коэффициент экстинкции > 22 дБ.
Производитель: DK PHOTONICS
Высокомощные оптические делители/объединители серии HPPBC/PBS-98 могут использоваться либо для объединения световых лучей от двух входных волокон PM в одно выходное волокно, либо как поляризационный разделитель луча света на два выходных волокна с ортогональной поляризацией. Конфигурация может быть выбрана в соответствии с требованиями заказчика.
Данные оптические компоненты разработаны специально для использования в высокомощных оптических усилителях и волоконных лазерах, могут также применяться в оптических системах передачи данных. Возможно изготовление по индивидуальному заказу.
Особенности:
- Низкие вносимые потери.
- Высокий коэффициент экстинкции.
- Компактный корпус.
- Высокая стабильность и надежность.
| Параметр |
Значение |
Ед. измерения | |
|---|---|---|---|
| Рабочая длина волны |
980 |
нм | |
| Диапазон длин волн |
±20 |
нм | |
| Вносимые потери (тип.) | 0,35 | дБ | |
| Вносимые потери (макс.) | 0,6 | дБ | |
| Коэффициент экстинкции (мин.) |
20 |
дБ | |
| Обратные потери |
> 50 |
дБ | |
| Направленность |
> 50 |
дБ | |
| Максимальная оптическая мощность |
5, 10, 20, 30 |
Вт | |
| Тип волокна (1 порт) |
1060-XP |
- | |
| Тип волокна (2 и 3-ий порты) |
PM980-XP |
- | |
| Рабочий диапазон температур |
-5 ~ +70 |
℃ | |
| Диапазон температур хранения |
-40 ~ +85 |
℃ | |
| Габариты |
14 х 12 х 8 |
мм | |
- Приведенные характеристики соответствуют разветвителю без коннекторов и измерены при комнатной температуре.
- Для разветвителей с коннекторами, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже, ER будет на 2 дБ ниже. По умолчанию ключ коннектора выставлен по медленной оси.
- Для высокомощных приложений (более 50 Вт) требуется использовать комплект теплоотводов.
- Поскольку излучение является двунаправленным и обратимым, PBC также можно использовать в качестве PBS.
- Высокомощные EDFA.
- Оптические сенсорные системы.
- Оптические системы передачи данных.
Артикул: HPPBC/PBS-XX-XX-XXX-XX-XX-XX
| Центральная длина волны | Максимальная оптическая мощность | Тип волокна (1 порт) | Тип покрытия | Длина волокна | Тип коннектора |
|---|---|---|---|---|---|
|
98: 980 нм 30: 1030 нм 64: 1064 нм ХХ: другая |
5: 5 Вт 10: 10 Вт 20: 20 Вт 30: 30 Вт |
1: SM волокно 3: PM волокно, медленная ось совмещена с портом 3 XXX: другой |
25: 250 мкм 90: 900 мкм ХХ: другой |
08: 0,8 м 10: 1,0 м ХХ: другая |
00: без коннектора FP: FC/PC FA: FC/APC ХХ: другой |
