PBC/PBS-64 - делитель/объединитель поляризации излучения 1064 нм

PBC/PBS-64 - серия оптических делителей/объединителей поляризации излучения.

Конфигурация 1х2, 2х1.
Длина волны 1064 ± 20 нм.
Рабочая мощность до 20 Вт.
Вносимые потери < 0,6 дБ.
Коэффициент экстинкции > 22 дБ.

Производитель: DK PHOTONICS

Узнать цену

Задать вопрос

Оптические делители/объединители поляризации излучения серии PBC/PBS-64 могут использоваться либо для объединения световых лучей от двух входных волокон PM в одно выходное волокно, либо как поляризационный разделитель луча света на два выходных волокна с ортогональной поляризацией. Конфигурация может быть выбрана в соответствии с требованиями заказчика.

Данные оптические компоненты наиболее часто применяются в высокомощных оптоволоконных лазерах, а также широко применяются в оптических системах передачи данных, в EDFA усилителях и мультиплексорах. Также возможно изготовление по индивидуальному заказу.

Особенности:

Низкие вносимые потери.
Высокий коэффициент экстинкции.
Компактный корпус.
Высокая стабильность и надежность.

Параметр	Значение		Ед. измерения
Тип	P grade (улучшенный)	A grade (стандартный)	-
Рабочая длина волны	1064		нм
Диапазон длин волн	±20	±20	нм
Вносимые потери (тип.)	0,60	0,70	дБ
Вносимые потери (макс.)	0,80	0,90	дБ
Коэффициент экстинкции (мин.)	22	20	дБ
Обратные потери	> 50		дБ
Направленность	> 50		дБ
Максмимальная оптическая мощность	0,5; 1; 2; 3; 5, 10, 20		Вт
Тип волокна (1 и 2 порты)	PM980-XP		-
Тип волокна (3-ий порт)	1060-XP, PM980-XP		-
Рабочий диапазон температур	-5 ~ +70		℃
Диапазон температур хранения	-40 ~ +85		℃

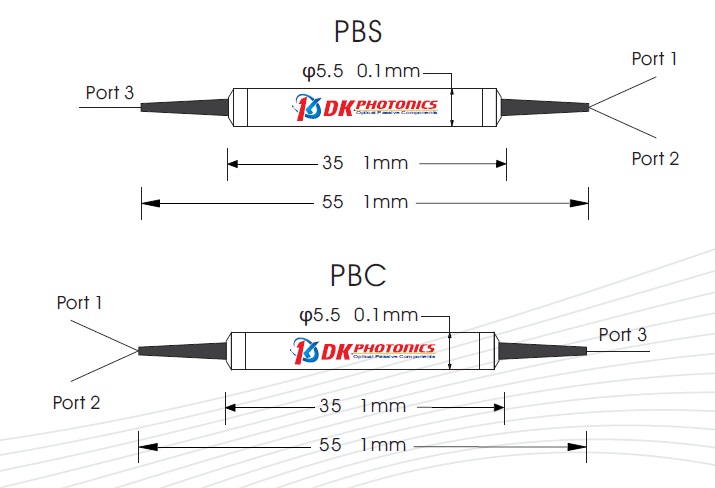

Габариты	Ф5,5×35 (другие по заказу)		мм

Приведенные характеристики соответствуют разветвителю без коннекторов и измерены при комнатной температуре.
Для разветвителей с коннекторами, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже, ER будет на 2 дБ ниже. По умолчанию ключ коннектора выставлен по медленной оси.
Для высокомощных приложений (более 5 Вт) требуется использовать комплект теплоотводов.
Поскольку излучение является двунаправленным и обратимым, PBC также можно использовать в качестве PBS.

Высокомощные EDFA.
Оптические сенсорные системы.
Оптические системы передачи данных.
Когерентные телекоммуникационные системы.

PBC/PBS-64 - делитель/объединитель поляризации излучения 1064 нм 264.78(Kб)

Артикул: PBC/PBS-X-XX-XX-X-XX-XX-XX

Тип	Центральная длина волны	Максимальная оптическая мощность	Тип волокна (Порт 3)	Диаметр пигтейлов	Длина волокна	Тип коннектора
P: P A: A	64: 1064 нм ХХ: другая	L: < 0,5 Вт 1: 1 Вт 2: 2 Вт 5: 5 Вт 10: 10 Вт	1: SM волокно 2: PM волокно, медленная ось под 45° к порту 1 3: PM волокно, выравнивание медленной оси с портом 1	25: 250 мкм 90: 900 мкм ХХ: другой	08: 0,8 м 10: 1,0 м ХХ: другое	00: без коннектора FP: FC/PC FA: FC/APC ХХ: другое

Модель	Рабочая длина волны	Тип коннектора	Класс	Тип	Оптическая мощность	Тип покрытия	Длина волокна
PBS-P-64-5-1-25-08-SP	1064 нм	SC/PC	P	Делитель	5 Вт	250 мкм	0,8 м
PBX-X-64-XX-X-XX-XX-XX
