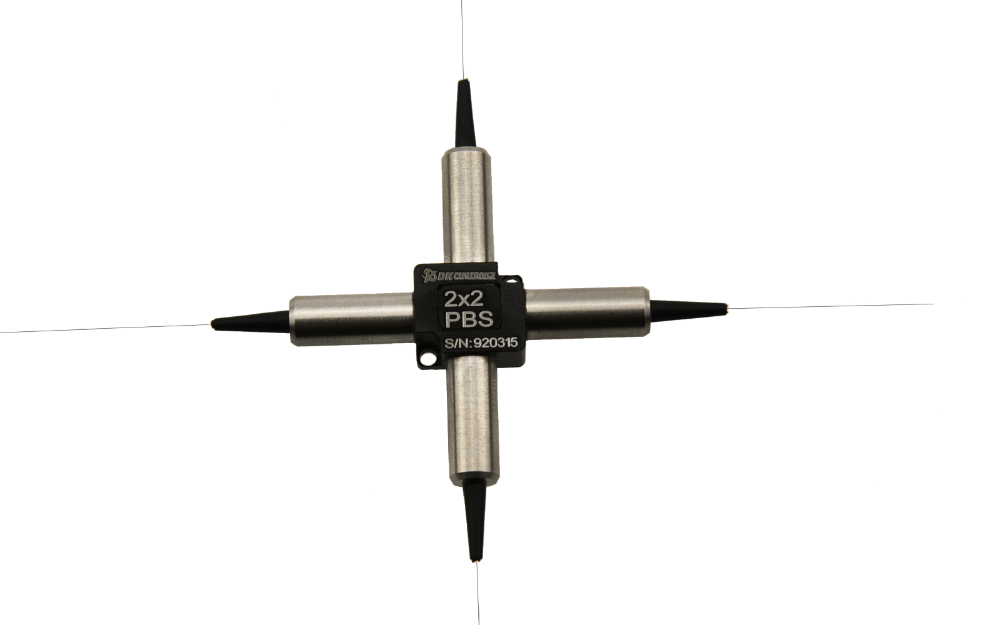

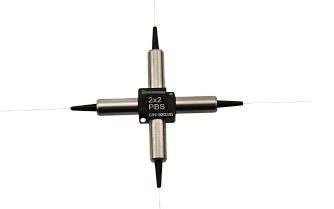

PBC/PBS-2х2-85 - делитель/объединитель поляризации излучения 850 нм

PBC/PBS-2х2-85 - серия оптических делителей/объединителей поляризации излучения.

Конфигурация 2х2.
Длина волны 850 ± 20 нм.
Рабочая мощность до 20 Вт.
Вносимые потери < 0,8 дБ.
Коэффициент экстинкции > 18 дБ.

Производитель: DK PHOTONICS

Узнать цену

Задать вопрос

Оптические делители/объединители поляризации излучения серии PBC/PBS-2х2-85 могут использоваться либо для объединения световых лучей от двух входных волокон PM в одно выходное волокно, либо как поляризационный разделитель луча света на два выходных волокна с ортогональной поляризацией. Конфигурация может быть выбрана в соответствии с требованиями заказчика.

Данные оптические компоненты широко применяются в оптических системах передачи данных, высокомощных оптоволоконных лазерах, в EDFA усилителях и мультиплексорах. Также возможно изготовление по индивидуальному заказу.

Особенности:

Низкие вносимые потери.
Высокий коэффициент экстинкции.
Компактный корпус.
Высокая стабильность и надежность.

Параметр	Значение	Ед. измерения
Тип	P grade (улучшенный)	-
Рабочая длина волны	850	нм
Диапазон длин волн	±20	нм
Вносимые потери (тип.)	0,8	дБ
Вносимые потери (макс.)	1,2	дБ
Коэффициент экстинкции (мин.)	18	дБ
Обратные потери	> 50	дБ
Направленность	> 50	дБ
Максимальная оптическая мощность	0.5, 1, 2, 3, 5, 10, 20	Вт
Тип волокна (3 и 4 порт)	PM780-HP	-
Тип волокна (1 и 2 порт)	780-HP, PM780-HP	-
Рабочий диапазон температур	-5 ~ +70	℃
Диапазон температур хранения	-40 ~ +85	℃
Габариты	14x12x8	мм

Приведенные характеристики соответствуют разветвителю без коннекторов и измерены при комнатной температуре.
Для разветвителей с коннекторами, IL будут на 0,3 дБ выше, RL будет на 5 дБ ниже, ER будет на 2 дБ ниже. По умолчанию ключ коннектора выставлен по медленной оси.
Для высокомощных приложений (более 20 Вт) требуется использовать комплект теплоотводов.
Поскольку излучение является двунаправленным и обратимым, PBC также можно использовать в качестве PBS.

Высокомощные EDFA.
Оптические сенсорные системы.
Оптические системы передачи данных.
Когерентные телекоммуникационные системы.

PBCPBS-2х2-85 - делитель/объединитель поляризации излучения 850 нм 895.92(Kб)

Артикул: PBC/PBS-2x2-X-XX-XX-XXX-XX-XX-XX

Тип	Центральная длина волны	Максимальная оптическая мощность	Тип волокна (Порт 1 и 2)	Диаметр пигтейлов	Длина волокна	Тип коннектора
P: P	78: 780 нм 85: 850 нм ХХ: другая	L: < 0,5 Вт 1: 1 Вт 2: 2 Вт 5: 5 Вт 10: 10 Вт	SM: SM волокно PM1: PM волокно - 0° PM2: PM волокно - 45°	25: 250 мкм 90: 900 мкм ХХ: другой	08: 0,8 м 10: 1,0 м ХХ: другое	00: без коннектора FP: FC/PC FA: FC/APC ХХ: другое

Модель	Описание
PBC-2х2-P-85-L-PM2-90-10-FA	Объединитель поляризации излучения, 2x2, 850 нм, PM, 900 мкм, 1 м, FC/APC.
PBS-2х2-P-85-L-PM2-90-10-FA	Делитель поляризации излучения, 2x2, 850 нм, PM, 900 мкм, 1 м, FC/APC.
PBX-2х2-P-85-XX-XXX-XX-XX-XX	Делитель/объединитель поляризации излучения, 2х2. Требуется указать параметры.
