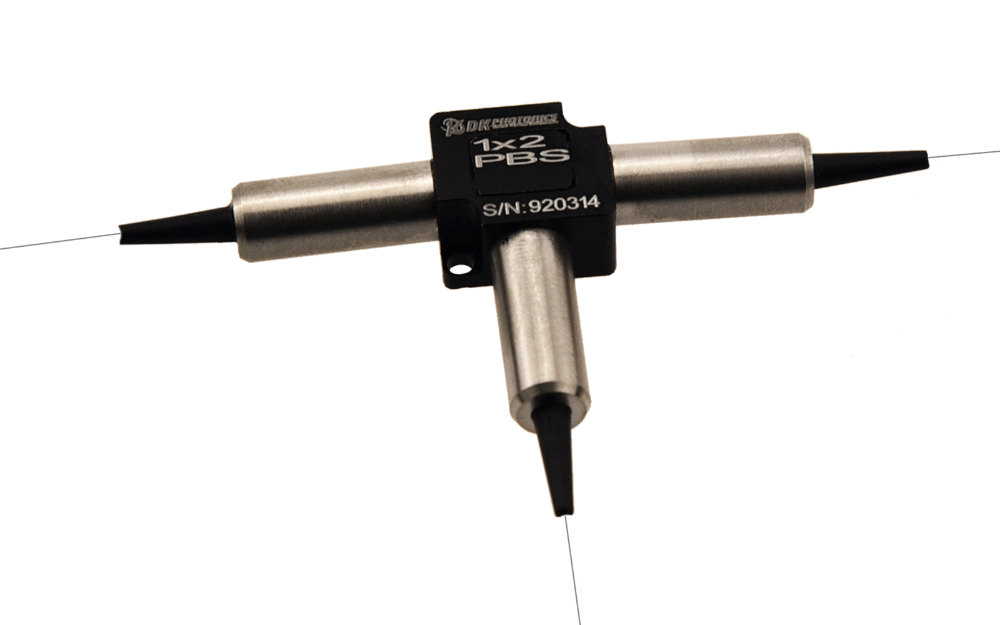

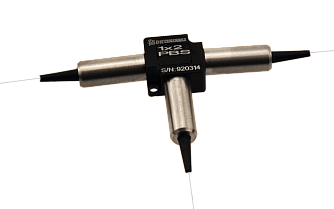

PBC/PBS-630 - делитель/объединитель поляризации излучения 630 нм

PBC/PBS-630 - серия оптических делителей/объединителей поляризации излучения.

Конфигурация 1х2, 2х1.
Длина волны 630 ± 10 нм.
Рабочая мощность до 100 мВт.
Вносимые потери < 0,8 дБ.
Коэффициент экстинкции > 20 дБ.

Производитель: DK PHOTONICS

Узнать цену

Задать вопрос

Оптические делители/объединители поляризации излучения серии PBC/PBS-630 могут использоваться либо для объединения световых лучей от двух входных волокон PM в одно выходное волокно, либо как поляризационный разделитель луча света на два выходных волокна с ортогональной поляризацией. Конфигурация может быть выбрана в соответствии с требованиями заказчика.

Данные оптические компоненты широко применяются в оптических системах передачи данных, высокомощных оптоволоконных лазерах, в EDFA усилителях и мультиплексорах. Также возможно изготовление по индивидуальному заказу.

Особенности:

Низкие вносимые потери.
Высокий коэффициент экстинкции.
Компактный корпус.
Высокая стабильность и надежность.

Параметр	Значение	Ед. измерения
Тип	P grade (улучшенный)	-
Рабочая длина волны	630	нм
Диапазон длин волн	±10	нм
Вносимые потери (тип.)	0,8	дБ
Вносимые потери (макс.)	1,2	дБ
Коэффициент экстинкции (мин.)	20	дБ
Обратные потери	> 50	дБ
Направленность	> 50	дБ
Максмимальная оптическая мощность	100	мВт
Тип волокна (1 порт)	SM 630-HP, PM630-HP	-
Тип волокна (2 и 3-ий порты)	PM630-HP	-
Рабочий диапазон температур	-5 ~ +70	℃
Диапазон температур хранения	-40 ~ +85	℃
Габариты	14 х 12 х 8	мм

Приведенные характеристики соответствуют разветвителю без коннекторов и измерены при комнатной температуре.
Для разветвителей с коннекторами, IL будут на 1,0 дБ выше, RL будет на 5 дБ ниже, ER будет на 2 дБ ниже. По умолчанию ключ коннектора выставлен по медленной оси.
Поскольку излучение является двунаправленным и обратимым, PBC также можно использовать в качестве PBS.

Высокомощные EDFA.
Оптические сенсорные системы.
Оптические системы передачи данных.
Когерентные телекоммуникационные системы.

PBCPBS-630 - делитель/объединитель поляризации излучения 630 нм 698.77(Kб)

Артикул: PBC/PBS-X-XX-L-X-XX-XX-XX

Тип	Центральная длина волны	Максимальная оптическая мощность	Тип волокна (1 порт)	Диаметр пигтейлов	Длина волокна	Тип коннектора
P: P	630: 630 нм ХХ: другая	L: < 100 мВт	1: SM волокно 2: PM волокно, медленная ось 45° к порту 1 3: PM волокно, медленная ось выровнена по порту 1	25: 250 мкм 90: 900 мкм ХХ: другой	08: 0,8 м 10: 1,0 м ХХ: другое	00: без коннектора FP: FC/PC FA: FC/APC ХХ: другое

Модель	Описание
PBC-P-630-L-3-90-10-FA	Объединитель поляризации излучения, 630 нм, 900 мкм, 1 м, FC/APC.
PBS-P-630-L-3-90-10-FA	Делитель поляризации излучения, 630 нм, 900 мкм, 1 м, FC/APC.
PBX-P-630-L-X-XX-XX-XX	Делитель/объединитель поляризации излучения. Требуется указать параметры.
